Не работает звуковой сигнал: предохранитель, реле, клаксон и шлейф

Короткий ответ: Проверьте звуковой сигнал по цепочке: штатный предохранитель, реле при его наличии, питание и масса самого клаксона, затем управляющий сигнал от руля. Если одновременно появились ошибка подушки безопасности и отказ кнопок на руле, возможна проблема спирального шлейфа, но разбирать рулевое колесо без процедуры системы SRS нельзя. SRS — это система подушек и преднатяжителей ремней.

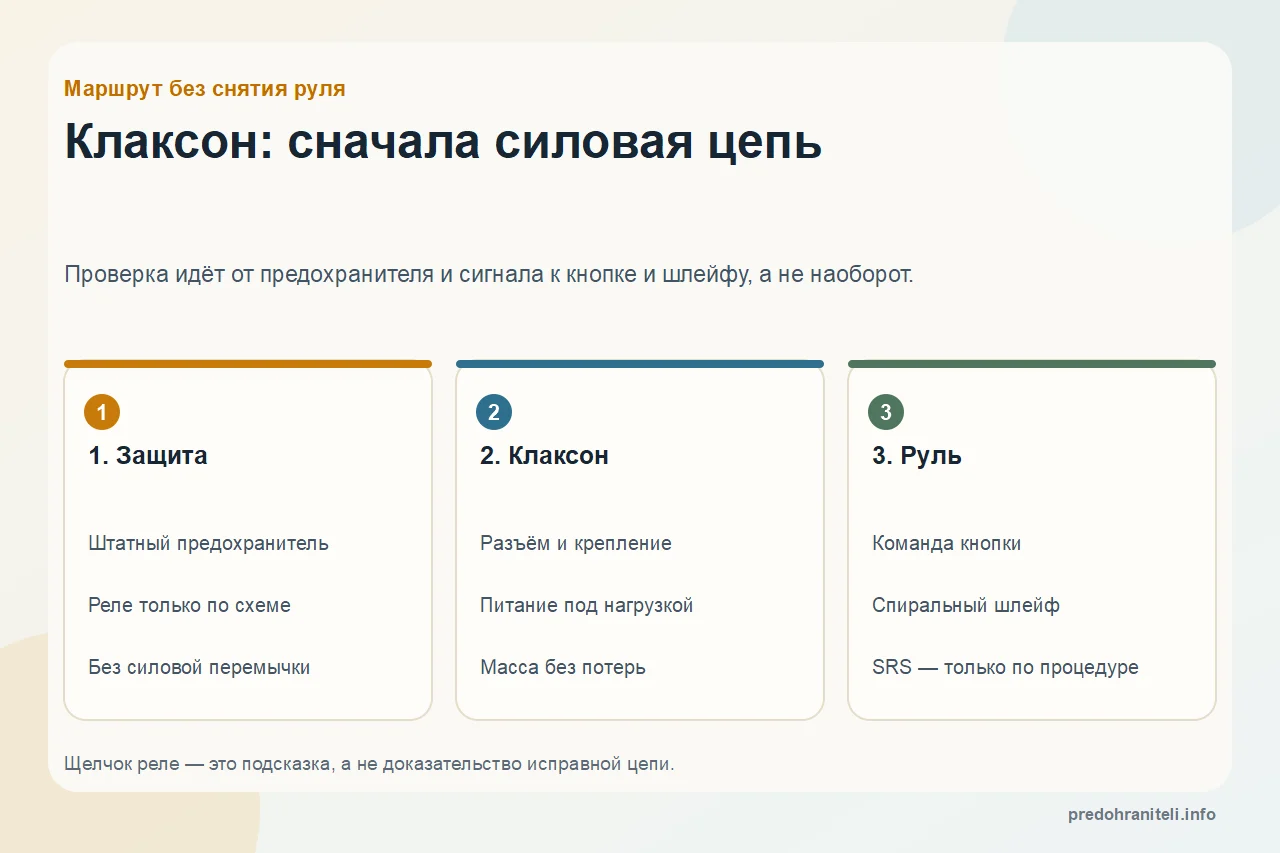

Клаксон: сначала силовая цепь — Щелчок реле — это подсказка, а не доказательство исправной цепи.

Клаксон молчит

Начать с защиты и разъёма

Предохранитель, доступное реле, питание, масса и состояние самого сигнала проверяются до разборки рулевого колеса.

Слышен щелчок

Команда ещё не означает нагрузку

Реле может срабатывать, но его контакты, проводка или клаксон не пропускают рабочий ток. Нужны измерения под нагрузкой.

Руль и SRS

Зона повышенного риска

Кнопка сигнала может находиться рядом с модулем подушки. Снятие выполняют только по сервисной процедуре подготовленным специалистом.

Как устроена команда звукового сигнала

В простой схеме нажатие площадки руля управляет реле, а реле подаёт питание на один или несколько звуковых сигналов. В современной машине запрос может сначала поступать в рулевой модуль или блок кузовной электроники, который уже управляет реле либо электронным выходом. Поэтому отсутствие щелчка под капотом не доказывает поломку кнопки.

Сам клаксон является заметной электрической нагрузкой. Плохой контакт может показывать напряжение на отключённом разъёме, но не пропускать достаточный ток при подключении. Для подтверждения проверяют падение напряжения на питающей и массовой стороне в момент команды.

Некоторые автомобили используют два сигнала разного тона. Отказ одного меняет звук, но не создаёт полной тишины. Если оба расположены рядом и перестали работать одновременно, возможен общий разъём, масса, питание или управление. Точная схема важнее предположения по количеству корпусов.

Проверка от клаксона к рулю

Такой порядок оставляет потенциально опасную зону подушки безопасности последней.

Проверьте симптом при разрешённых условиях: включено ли зажигание, работает ли сигнал при разных положениях руля, появились ли предупреждения SRS или отказы кнопок.
Найдите предохранитель по руководству автомобиля и проверьте его измерением. Устанавливайте только предусмотренный тип и номинал.
Определите по схеме, есть ли отдельное реле. Если оно съёмное, сверяйте номер и контакты; похожий корпус не доказывает взаимозаменяемость.
Попросите помощника кратко нажать сигнал и слушайте работу реле в безопасном месте. Щелчок подтверждает движение механизма, но не исправность силовых контактов.
Осмотрите доступный разъём клаксона и проводку в передней части автомобиля. Вода, коррозия, повреждение после ремонта бампера и слабое крепление могут нарушить цепь.
Проверьте питание и массу клаксона под нагрузкой по схеме. Не прокалывайте герметичные провода без необходимости и восстановите защиту после измерения.
Если силовая часть исправна, проверьте команду реле или данные кнопки диагностическим прибором. Не подавайте питание в сигнальную линию электронного блока.
К проверке кнопки, спирального шлейфа и рулевого модуля переходите только после исключения внешней цепи и чтения ошибок. Работы рядом с подушкой выполняют по сервисной процедуре.

Что означает конкретный симптом

Наблюдение выбирает следующий тест, но не назначает деталь к замене.

Симптом	Что вероятно	Куда двигаться
Реле щёлкает, звука нет	Силовые контакты, питание, масса или клаксон	Измерить цепь под нагрузкой
Реле не щёлкает	Нет питания реле, команды или отдельного реле вообще нет	Сверить схему и проверить управление
Сигнал работает в части положений руля	Подвижное соединение, шлейф или рулевой модуль	Считать ошибки и не разбирать SRS самостоятельно
Звук стал слабым или изменился	Один из двух клаксонов, контакт, масса или сам сигнал	Сравнить питание и отдельные ветви
Предохранитель перегорает повторно	Короткое замыкание проводки или нагрузки	Прекратить замены и локализовать цепь
Есть ошибка SRS и не работают кнопки руля	Общий рулевой узел или спиральный шлейф	Диагностика по кодам и сервисной информации

Что скрывается за названиями деталей

Клаксон: Электромеханический или электронный звуковой прибор, установленный обычно в передней части автомобиля. Их может быть один или несколько.
Спиральный шлейф: Гибкое соединение, передающее сигналы между вращающимся рулём и неподвижной колонкой. Оно может обслуживать кнопку сигнала, кнопки руля и цепи SRS.
SRS: Supplemental Restraint System — система дополнительного удержания, включающая подушки безопасности и связанные компоненты. Она требует специальной процедуры обесточивания и обращения.
Управляющая цепь реле: Маломощная часть, создающая магнитное поле катушки. Она отделена от силовых контактов, питающих клаксон.
Силовая цепь: Путь рабочего тока через предохранитель, контакты реле, проводку и клаксон. Её состояние проверяют под нагрузкой.

Признаки, которые нужно записать до ремонта

Эти данные помогают не снимать руль ради неисправного разъёма под бампером.

Слышен ли щелчок из блока реле или другого места при нажатии.
Меняется ли результат при повороте руля в разные положения.
Работают ли кнопки управления аудиосистемой, круиз-контролем и другими функциями на руле.
Горит ли индикатор SRS или сохранены ли соответствующие диагностические коды.
Изменился ли только тембр, что может указывать на отказ одного из нескольких сигналов.
Проводились ли недавно работы с рулём, бампером, радиаторной решёткой или передней проводкой.
Срабатывает ли штатный предохранитель после команды и при отключённом клаксоне по диагностической процедуре.

Как не перепутать причину

После мойки сигнал стал хрипеть

Возможны вода в разъёме, изменение положения корпуса или повреждение самого прибора. Осмотрите доступную часть после выключения питания. Не сушите узел открытым огнём и не сверлите корпус для слива.

После ремонта бампера наступила тишина

Начните с разъёма и жгута в зоне вмешательства. Клаксон могли не подключить, зажать провод или изменить массу. Проверка руля в этом случае преждевременна.

Сигнал появляется при повороте руля

Положение усиливает подозрение на подвижное соединение, но не доказывает шлейф. Считайте ошибки и проверьте данные кнопки. Не вращайте снятый шлейф и не разбирайте модуль подушки без процедуры.

Новый клаксон тоже молчит

Замена нагрузки не восстанавливает отсутствующее питание или массу. Проверьте цепь под нагрузкой и убедитесь, что новый прибор электрически и механически применим к автомобилю.

Проверка реле и нагрузки без опасной перемычки

У электромеханического реле различают катушку и силовые контакты. Щелчок говорит лишь о движении якоря. Обгоревшие контакты могут не передавать рабочий ток. Проверяют наличие питания, команду катушки и падение на силовой части по назначению выводов из схемы.

Подача питания непосредственно на клаксон иногда используется в сервисной диагностике, но только с защищённым проводом, правильной полярностью и известной нагрузкой. Случайный провод от аккумулятора без предохранителя опасен при коротком замыкании. В пользовательской проверке безопаснее измерить штатную цепь или обратиться в сервис.

Если автомобилем управляет электронный блок без отдельного реле, перемычка в колодке неприменима. Выход блока может контролировать ток и сохранять код неисправности. Сначала проверяют ошибки, питание, массу и провод до нагрузки; блок заменяют лишь после подтверждения его отказа.

Контроль после устранения неисправности

Сигнал должен работать стабильно, а ремонт не должен создавать новых ошибок.

Проверьте звук при прямом положении руля и в нескольких разрешённых положениях без удержания сигнала надолго.
Убедитесь, что предупреждение SRS не появилось и все ранее работавшие кнопки руля сохранили функции.
Осмотрите крепление клаксона: корпус не касается подвижных и горячих деталей, разъём зафиксирован и защищён от влаги.
Проверьте, что установлен штатный предохранитель правильного типа и номинала.
Удалите диагностические коды только после устранения причины, затем повторно проверьте их отсутствие.
Если заменялся шлейф или рулевой модуль, выполните предусмотренные калибровки и проверку систем по сервисной документации.

Частые вопросы

Где находится предохранитель звукового сигнала?

Он может находиться в салонном или подкапотном блоке. Номер и номинал зависят от модели, года, рынка и комплектации. Используйте руководство и обозначения применимого блока.

Как понять, что неисправно реле клаксона?

Проверьте питание катушки, управляющую команду и силовые контакты по схеме. Щелчок подтверждает движение механизма, но не способность контактов передать рабочий ток.

Почему реле щёлкает, а сигнала нет?

Возможны обгоревшие силовые контакты, обрыв провода, плохая масса, повреждённый разъём или неисправный клаксон. Измерьте питание и падение напряжения под нагрузкой.

Почему сигнал работает только при повороте руля?

Подозрение падает на подвижное соединение, спиральный шлейф или рулевой модуль. Подтвердите это кодами и данными кнопки. Не разбирайте зону подушки безопасности без сервисной процедуры.

Связаны ли клаксон и подушка безопасности?

Кнопка сигнала часто расположена рядом с модулем подушки, а её провод может проходить через общий спиральный шлейф. Электрические цепи выполняют разные задачи, но доступ к ним затрагивает систему SRS.

Можно ли заменить реле похожим из соседнего гнезда?

Только при полном совпадении номера, распиновки и назначения, подтверждённом документацией. Одинаковый размер корпуса не гарантирует одинаковую внутреннюю схему.

Можно ли подать плюс прямо на клаксон?

Такая проверка требует защищённого провода, правильной полярности и знания нагрузки. Случайная перемычка без предохранителя опасна. Без сервисной методики лучше проверять штатную цепь измерениями.

Почему звук стал тихим или изменился?

В системе с двумя тонами мог отказать один прибор. Возможны также коррозия разъёма, плохая масса, вода или повреждение самого клаксона. Сравните ветви под нагрузкой.

Почему предохранитель сигнала постоянно перегорает?

В цепи вероятно короткое замыкание проводки, разъёма или нагрузки. Не увеличивайте номинал и не ставьте перемычку. Локализуйте ветви по схеме до новой замены.

Можно ли ездить без звукового сигнала?

Клаксон нужен для предупреждения об опасности, а его неисправность может нарушать требования к эксплуатации. Не откладывайте ремонт и не заменяйте штатный сигнал случайным устройством без проверки совместимости.

Источники и применимость

Материал объясняет общий порядок проверки. Расположение элементов, допустимые значения и процедуры для конкретного автомобиля сверяйте с его руководством.
