Не работают стоп-сигналы: что проверить от ламп до выключателя

Короткий ответ: Если погас один стоп-сигнал, начинайте с его лампы или LED-модуля, патрона, разъёма и массы. Если не работают все, проверьте общий предохранитель, питание цепи, выключатель педали тормоза и блок управления по схеме автомобиля. Отдельно сравните верхний стоп-сигнал: его работа помогает разделить общую команду торможения и неисправность задних фонарей, но не заменяет измерения.

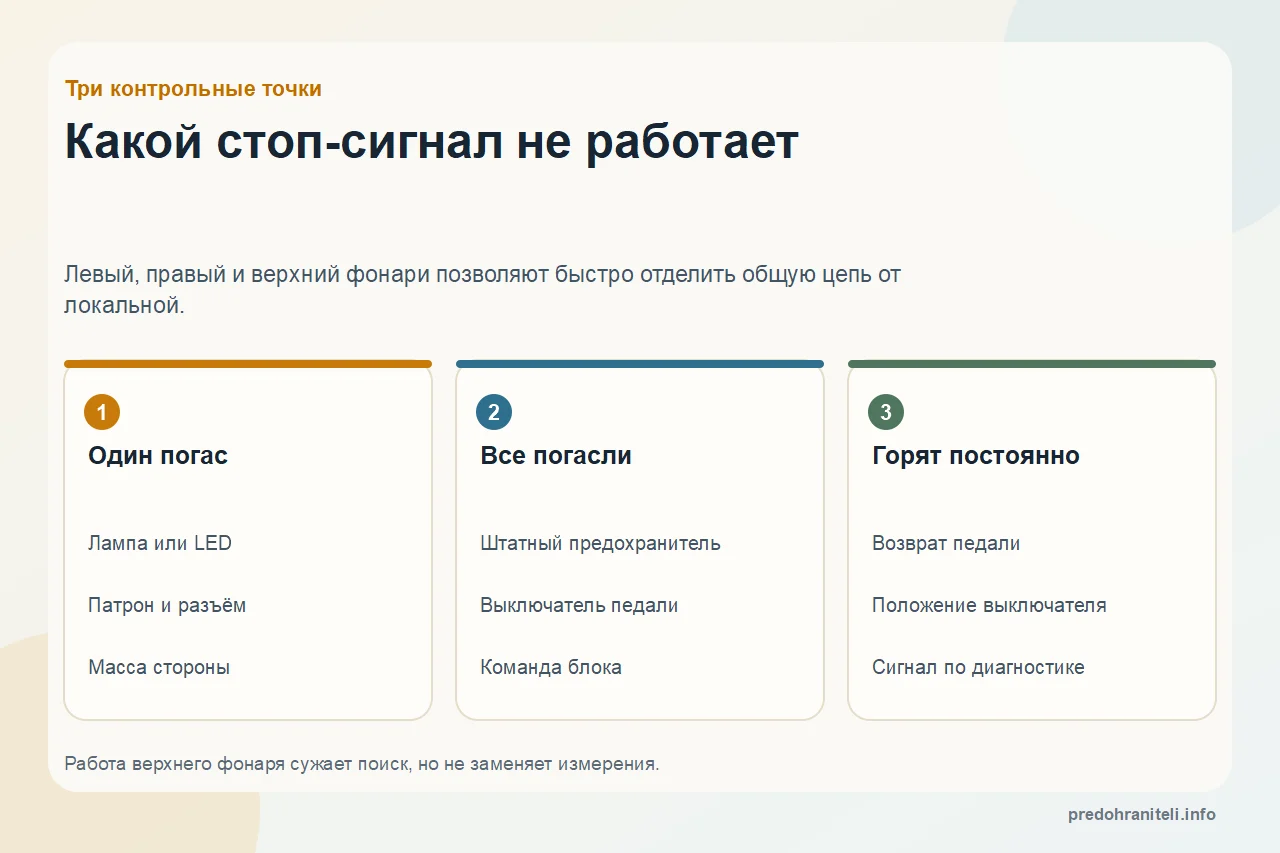

Какой стоп-сигнал не работает — Работа верхнего фонаря сужает поиск, но не заменяет измерения.

Один фонарь

Локальная ветвь

Источник света, патрон, контакт, масса и участок проводки конкретной стороны проверяются раньше общего выключателя.

Все фонари

Общая команда

Предохранитель, питание выключателя педали, его регулировка и электронный блок становятся приоритетными направлениями.

Безопасность

Не откладывать ремонт

Водители сзади не видят торможение. До восстановления сигналов автомобиль не следует использовать в обычном дорожном движении.

Начните с комбинации работающих фонарей

Состояние левого, правого и верхнего стоп-сигнала показывает, где искать общий участок.

Что работает	Вероятная зона поиска	Первый осмысленный тест
Два боковых не работают, верхний работает	Ветви задних фонарей, общий для них участок, лампы или масса	Проверить питание и массу боковых фонарей под нагрузкой
Один боковой не работает	Источник света, патрон, разъём или провод этой стороны	Осмотреть и измерить локальную цепь
Не работает только верхний	Его модуль, разъём и проводка	Проверить доступный разъём по схеме
Не работает ни один	Общее питание, предохранитель, выключатель педали или блок	Проверить защиту и сигнал выключателя
Стоп-сигналы горят постоянно	Положение выключателя, механика педали, вход блока или замыкание	Проверить возврат педали и регулировку по документации

Диагностика от наблюдения к измерению

Попросите помощника наблюдать с безопасного места или используйте отражение от стены. Не фиксируйте педаль случайным тяжёлым предметом, который может соскользнуть.

Включите зажигание в режиме, который требует руководство, и проверьте каждый стоп-сигнал отдельно. Запишите, работают ли габариты и указатели поворота в тех же фонарях.
Определите конструкцию: сменная лампа, комбинированная двухнитевая лампа или несменный светодиодный модуль. Способ проверки у них различается.
Найдите предохранитель по руководству конкретной модели, года и рынка. Проверьте правильность номинала, состояние элемента и наличие питания с обеих сторон в предусмотренном режиме.
Осмотрите доступные разъёмы и патроны. Оплавление, вода, зелёный налёт и потемневшие контакты требуют устранения причины, а не только установки новой лампы.
Если не работает вся система, найдите по схеме выключатель педали тормоза и его цепи. Современный выключатель может иметь несколько контактов для стоп-сигналов, двигателя и систем стабилизации.
Проверьте вход и выход выключателя по сервисной процедуре. Не замыкайте контакты наугад: неправильная перемычка способна подать питание в управляющую цепь.
Измерьте питание и массу фонаря под нагрузкой. Напряжение без подключённой лампы не исключает сопротивление в разъёме или массе.
Если сигнал педали виден диагностическому блоку, но фонари не включаются, переходите к выходу блока управления и проводке по схеме. Не заменяйте блок до подтверждения его питания, массы и команды.

Узлы цепи стоп-сигналов

Выключатель педали тормоза: Датчик или контактный узел, который сообщает о нажатии педали. Его положение и регулировка могут влиять не только на лампы, но и на другие системы автомобиля.
Верхний стоп-сигнал: Дополнительный центральный фонарь. Он часто имеет отдельную ветвь после общей команды и помогает локализовать отказ, но схема зависит от автомобиля.
Двухнитевая лампа: Лампа с отдельными цепями для габарита и более яркого стоп-сигнала. Работа габарита не доказывает целостность второй нити.
LED-модуль: Светодиодный узел с управляющей электроникой или ограничением тока. Его нельзя проверять методами, рассчитанными на обычную лампу, без схемы.
Падение напряжения: Потеря части напряжения на проводе, контакте или массе во время прохождения тока. Этот тест выявляет соединение, которое выглядит целым без нагрузки.

Почему работа габарита не оправдывает фонарь

В одном корпусе могут находиться разные электрические цепи. У двухнитевой лампы габарит и стоп используют отдельные нити и контакты. У светодиодного фонаря один набор светодиодов может управляться разными режимами, а может быть разделён физически. Поэтому фраза «фонарь светится, значит масса и лампа исправны» требует проверки по схеме.

Общая плохая масса способна вызывать необычные эффекты: тусклый свет, взаимное влияние указателя поворота и габарита, изменение яркости при нажатии педали. Ток ищет обходной путь через другие нити или цепи. Такой симптом не лечат заменой всех ламп; измеряют падение напряжения на массе под нагрузкой и восстанавливают соединение.

Верхний стоп-сигнал полезен как контрольная ветвь. Если он работает, команда от педали, вероятно, формируется, однако конкретная схема может управлять центральным и боковыми фонарями разными выходами блока. Это повод сузить поиск, а не окончательно исключить выключатель или электронику.

Что осмотреть в заднем фонаре

Внешний осмотр выполняют при выключенном питании и после доступа по руководству.

Лампа имеет точный тип и установлена в правильном положении; похожий цоколь не гарантирует правильных контактов.
Нити не оборваны, а колба не потемнела и не деформирована от перегрева.
Патрон не оплавлен, пружинные контакты не провалены и не покрыты рыхлым окислом.
Разъём защёлкнут, уплотнение не повреждено, провода не вытянуты из корпуса контакта.
Внутри фонаря нет воды и явного конденсата, связанного с нарушением герметичности.
Точка массы не ослаблена и не загрязнена, а проверка под нагрузкой не показывает лишнего падения.
После сборки крышки и уплотнения возвращены на место, чтобы ремонт не создал будущую проблему с влагой.

Неочевидные варианты отказа

Стоп-сигналы работают, но не всегда

Проверьте зависимость от положения педали, вибрации и температуры. Изношенный или неправильно установленный выключатель может срабатывать в части хода, а разъём фонаря — терять контакт. Зафиксируйте условия и измеряйте цепь в момент отказа.

После замены выключателя фонари горят постоянно

Новый узел может требовать определённой установки и саморегулировки. Не подгибайте кронштейн и не укорачивайте шток наугад. Сверьте номер детали и процедуру регулировки для автомобиля.

На панели появились ошибки ABS или стабилизации

Сигнал педали тормоза используется несколькими системами. Ошибка после работы с выключателем усиливает подозрение на его цепь или настройку, но код нужно прочитать и проверить по сервисной информации.

Предохранитель снова перегорел

Не ставьте следующий. Отключите ветви по схеме и локализуйте короткое замыкание в патроне, проводке, прицепном разъёме или модуле. Увеличение номинала создаёт риск перегрева проводки.

Как подтвердить ремонт

Проверьте все три зоны освещения: левую, правую и центральную. Убедитесь, что стоп-сигналы включаются при каждом нормальном нажатии, выключаются после отпускания и не влияют на габариты и поворотники. Для двухнитевых ламп сравните яркость сторон, не глядя на лампы в упор.

Если ремонт затрагивал выключатель, проверьте отсутствие предупреждений и корректную работу связанных функций, перечисленных в руководстве. Если менялся фонарь или разъём, восстановите крепление проводов и герметичность. Стереть ошибку без устранения причины недостаточно.

Стоп-сигналы относятся к обязательному предупреждению других водителей. При плавающем отказе автомобиль нельзя считать исправным только потому, что свет появился во время последней проверки. Нужна стабильная работа в разных положениях педали и после сборки.

Частые вопросы

Почему не работают все стоп-сигналы сразу?

Проверяйте общий предохранитель, питание цепи, выключатель педали и электронный блок управления. Точная архитектура зависит от автомобиля. Сначала установите, работает ли центральный верхний фонарь и видит ли блок нажатие педали.

Почему не горит только один стоп-сигнал?

Вероятнее локальная причина: лампа или LED-модуль, патрон, разъём, провод или масса этой стороны. Работа остальных фонарей не подтверждает исправность отдельной ветви.

Где находится предохранитель стоп-сигналов?

Номер и блок различаются по модели, году, рынку и комплектации. Используйте руководство и схему на крышке применимого блока. Не ставьте предохранитель по номеру из другой версии автомобиля.

Как проверить выключатель педали тормоза?

Найдите его схему и процедуру регулировки. Проверяют питание, изменение сигналов при движении педали и данные диагностического блока. Многоконтактный выключатель нельзя замыкать случайной перемычкой.

Почему стоп-сигналы горят постоянно?

Возможны неправильное положение выключателя, нарушение возврата педали, замыкание проводки или ошибка входа блока. Сначала проверьте свободное возвращение педали и установку выключателя по документации.

Работает габарит, но не работает стоп: лампа исправна?

Не обязательно. В двухнитевой лампе цепи габарита и стоп-сигнала отдельные. У комбинированного LED-фонаря также могут быть разные каналы управления. Проверяйте нужную цепь, а не весь корпус по одному режиму.

Можно ли ездить, если работает только верхний стоп-сигнал?

Автомобиль остаётся плохо заметным при торможении, а система освещения неисправна. Не откладывайте ремонт и учитывайте требования местных правил. Верхний фонарь не заменяет боковые стоп-сигналы.

Почему новый предохранитель стопов снова сгорел?

В цепи есть перегрузка или короткое замыкание. Возможны повреждённый патрон, проводка, прицепной разъём или модуль. Не увеличивайте номинал и не повторяйте замены до локализации причины.

Можно ли проверить стоп-сигналы без помощника?

Используйте отражение от стены, безопасно установленную камеру или предусмотренный диагностический режим. Не заклинивайте педаль предметом, который может соскользнуть или повредить обивку и органы управления.

Почему после замены лампы стоп всё равно не горит?

Проверьте точный тип лампы, её положение, контакты патрона, питание и массу под нагрузкой. Если стоит LED-модуль, обычная замена лампы к нему неприменима; нужна диагностика модуля и управления.

Источники и применимость

Материал объясняет общий порядок проверки. Расположение элементов, допустимые значения и процедуры для конкретного автомобиля сверяйте с его руководством.
