Прямая и обратная полярность аккумулятора: как определить

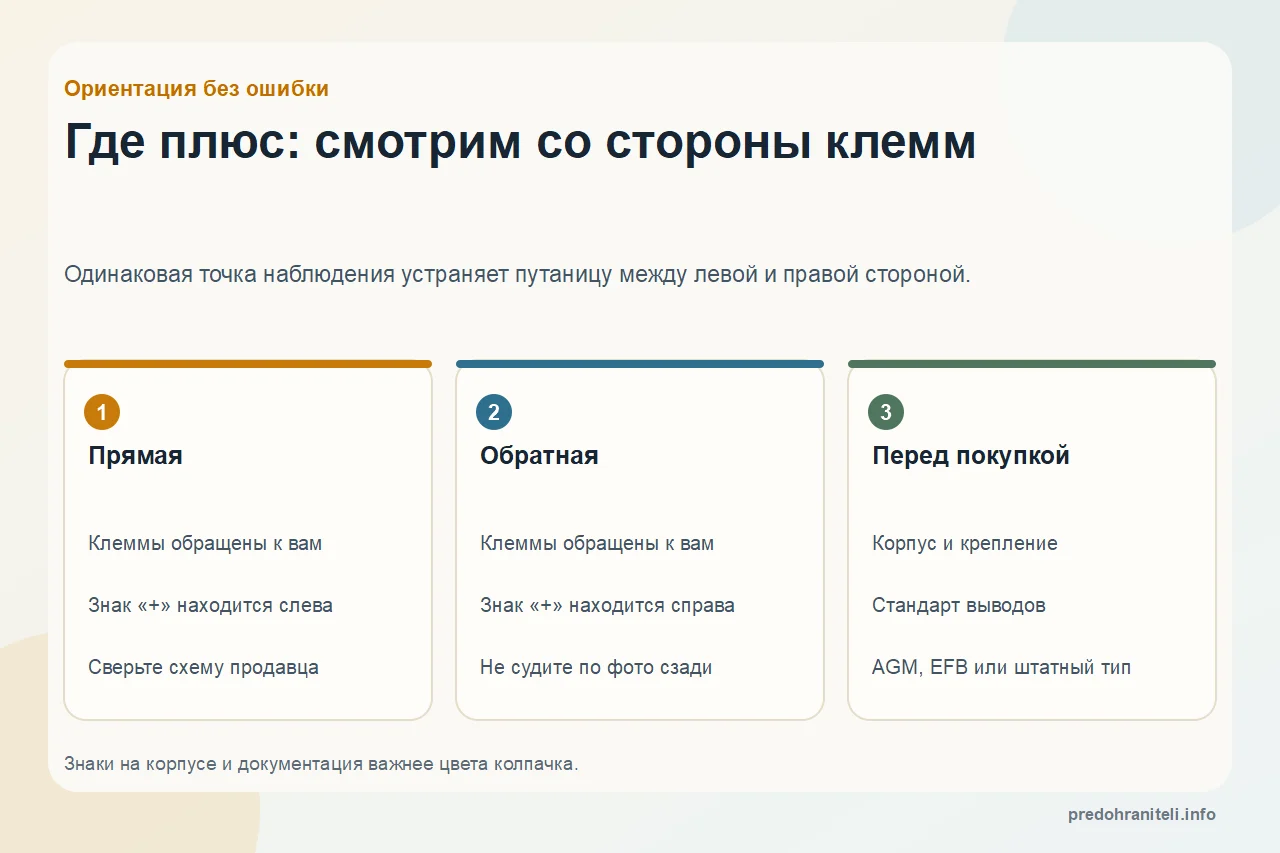

Смотрите со стороны клемм
Поверните корпус выводами к себе и только после этого определяйте, с какой стороны находится знак «+». Вид сверху или со стороны задней стенки меняет восприятие.
Знаки важнее цвета
Ищите литые или напечатанные обозначения «+» и «−» на корпусе. Красный колпачок помогает ориентироваться, но мог быть переставлен или отсутствовать.
Полярность не единственный параметр
Даже правильно ориентированный аккумулятор не подходит, если провода не дотягиваются без натяжения, выводы другого стандарта или корпус нельзя штатно закрепить.
Что именно называют полярностью
- Плюсовой вывод
- Клемма со знаком «+», соединённая с положительной частью бортовой сети. На автомобиле она обычно закрыта защитным колпачком, но окончательно ориентируются по знаку на корпусе.
- Минусовой вывод
- Клемма со знаком «−», связанная с массой автомобиля. Масса — это кузов и проводники, используемые как общий обратный путь электрической цепи.
- Прямая полярность
- Распространённое торговое обозначение компоновки, при которой плюс находится слева, если смотреть на обращённые к себе клеммы. Термин следует сопоставлять со схемой конкретного продавца или производителя.
- Обратная полярность
- Распространённое обозначение зеркальной компоновки с плюсом справа при той же точке наблюдения. В разных каталогах дополнительно встречаются цифровые и буквенные коды раскладки.
Почему одного названия «прямая» или «обратная» мало
Покупатель и продавец могут мысленно смотреть на батарею с разных сторон. Если один держит корпус клеммами к себе, а другой рассматривает фотографию со стороны этикетки, слово «слева» приведёт к противоположным выводам. Надёжная формулировка включает точку наблюдения и фактическое положение знака «+». Ещё лучше передать фотографию верхней части старой батареи, где одновременно видны оба знака и форма корпуса.
У аккумуляторов различаются не только стороны выводов. Встречаются разные стандарты диаметра и формы клемм, высота корпуса, нижнее крепление, центральное или смещённое положение выводов. Похожая фотография не доказывает совместимость. Каталожный подбор по автомобилю и сравнение с требованиями руководства остаются обязательными.
На автомобилях с системой Start-Stop выбор затрагивает и технологию батареи. AGM — батарея с электролитом, удерживаемым стекловолоконным сепаратором, а EFB — улучшенная залитая батарея. Переставлять технологию только потому, что корпус и полярность совпали, нельзя: режим зарядки и требования системы управления энергией зависят от конструкции автомобиля.
Как определить полярность установленного аккумулятора
Работайте при выключенном зажигании и не кладите металлические предметы на батарею. Для определения компоновки снимать клеммы не требуется.
- Откройте доступ к верхней части корпуса. Если батарея закрыта кожухом, снимайте только ту декоративную крышку, которую разрешает снять руководство автомобиля.
- Найдите на пластике знаки «+» и «−». Очистите сухой салфеткой только поверхность вокруг маркировки; не ориентируйтесь исключительно по цвету проводов или колпачков.
- Встаньте так, чтобы оба вывода были ближе к вам, то есть смотрите на аккумулятор со стороны клемм. На снятой батарее поверните её выводами к себе.
- Зафиксируйте положение плюса: слева или справа. Сделайте общий снимок, на котором видны знаки, клеммы, верх корпуса и место нижнего крепления.
- Перепишите с этикетки тип батареи, обозначение корпуса и другие данные, которые требует каталог. Не заменяйте их предположением по внешнему виду.
- Перед покупкой сопоставьте найденную компоновку с изображением и схемой выводов выбранной модели. На схеме должны совпасть не только стороны, но и физический стандарт клемм.
Что сверить до оплаты
Совместимость подтверждается совокупностью признаков, а не одной строкой в карточке товара.
- Плюсовая и минусовая клеммы расположены так же, как на штатной батарее при одинаковой ориентации корпуса.
- Провода надеваются на выводы без натяжения, перекручивания и пересечения с крышкой или прижимной планкой.
- Длина, ширина и высота корпуса соответствуют площадке, а штатное крепление удерживает батарею за предусмотренные точки.
- Тип, форма и размер выводов совпадают с клеммами автомобиля; переходники не подменяют правильный подбор.
- Технология AGM, EFB или обычная залитая батарея соответствует документации автомобиля и оборудованию Start-Stop.
- Характеристики, которые задаёт изготовитель автомобиля, подтверждены каталогом батареи; внешний размер сам по себе этого не гарантирует.
- Если автомобиль требует регистрации или адаптации новой батареи в системе управления энергией, процедура предусмотрена после установки.
Ошибки, из-за которых подходящий на вид аккумулятор не устанавливается
Таблица помогает отделить ошибку ориентации от несовместимости корпуса и электрики.
| Наблюдение | Вероятная причина | Правильное действие |
|---|---|---|
| Плюс оказался с дальней стороны | Батарею сравнивали с фотографии в другой ориентации | Снова поставить оба корпуса клеммами к себе и проверить знаки |
| Провод почти дотягивается, но натянут | Выбрана зеркальная раскладка или выводы смещены иначе | Не тянуть провод; подобрать штатную схему выводов |
| Клемма не садится на вывод | Не совпал стандарт или размер конусного вывода | Сверить каталожное исполнение и отказаться от случайной доработки |
| Прижимная планка не закрывается | Не совпала высота, бурт или геометрия корпуса | Подобрать корпус, предусмотренный площадкой автомобиля |
| Новая батарея подходит физически, но отличается типом | Учли полярность, но проигнорировали AGM или EFB | Вернуться к требованиям руководства и каталога применения |
Как действовать в неоднозначных ситуациях
Старая батарея уже снята
Не определяйте стороны по памяти. Поставьте корпус этикеткой в читаемое положение, поверните выводами к себе, найдите отлитые знаки и сфотографируйте верх. Если маркировка повреждена, используйте каталожный номер и документацию производителя батареи.
Красный колпачок стоит на клемме без видимого знака
Колпачок считается подсказкой, а не доказательством. Проследите провод, найдите маркировку на пластике и сравните конструкцию с руководством. Измерение мультиметром допустимо только человеком, который понимает режим постоянного напряжения и не замкнёт щупами выводы.
Каталог предлагает несколько вариантов
Так бывает из-за рынка, двигателя, комплектации, размера площадки или системы Start-Stop. Выберите вариант по идентификатору автомобиля и фактически установленной батарее, а не по совпадению модели и года в заголовке.
Провода можно переставить местами механически
Возможность дотянуть кабель не означает допустимость переделки. Натяжение, контакт с кузовом и неправильная прокладка создают риск повреждения. Нужна батарея штатной компоновки, а изменение проводки относится к ремонту по документации автомобиля.
Итоговая формула подбора
Сначала установите точку наблюдения: клеммы обращены к вам. Затем найдите настоящий знак плюса на корпусе и запишите его сторону. После этого отдельно проверьте размеры, крепление, стандарт выводов, требуемую технологию и каталожную применимость. Только совпадение всех пунктов даёт основание считать батарею подходящей.
Если карточка товара ограничивается словами «прямая» или «обратная», запросите схему выводов и размеры. Если руководство автомобиля и каталог продавца расходятся, приоритет имеет документация для конкретного рынка и комплектации. Не пытайтесь компенсировать ошибочный выбор удлинением проводов, переворотом незакреплённой батареи или переходниками неизвестного происхождения.
Частые вопросы
Как понять, где прямая, а где обратная полярность аккумулятора?
Поставьте аккумулятор клеммами к себе и найдите знак «+» на корпусе. Плюс слева обычно обозначают как прямую полярность, справа — как обратную. Сверяйте это правило со схемой продавца, потому что каталоги могут использовать дополнительные коды раскладки.
Можно ли определить полярность по красному и чёрному проводам?
Цвет помогает ориентироваться, но не заменяет маркировку. Колпачок мог быть снят, а проводка — ремонтироваться. Надёжнее найти знаки «+» и «−» на батарее и сопоставить их с подключением, указанным в руководстве автомобиля.
Что будет, если купить аккумулятор с другой полярностью?
Чаще всего штатные провода не дотянутся до нужных выводов или окажутся натянутыми. Переворачивать корпус и переделывать кабели ради установки нельзя без предусмотренного изготовителем решения. Следует заменить батарею на исполнение с правильной схемой клемм.
Можно ли перевернуть аккумулятор на площадке другой стороной?
Обычно это нарушает положение крепёжного бурта, вентиляции, защитных крышек и проводов. Батарея должна стоять в предусмотренной ориентации и фиксироваться штатным креплением. Допустимую установку определяет конструкция конкретного автомобиля.
Полярность зависит от марки автомобиля?
У разных производителей и рынков действительно преобладают разные компоновки, но выбирать по марке нельзя. Даже у одной модели варианты могут различаться из-за двигателя, площадки или комплектации. Проверяйте фактическую батарею и каталог по автомобилю.
Почему плюсовая клемма может быть толще минусовой?
У некоторых стандартов выводы имеют разные размеры, что помогает снизить риск ошибочного подключения. Однако существуют и другие типы клемм. Размер нельзя угадывать по фотографии: он должен совпасть со стандартом зажимов конкретного автомобиля.
Подойдёт ли батарея, если полярность и размеры совпали?
Не обязательно. Нужно проверить технологию AGM, EFB или обычную залитую конструкцию, требуемые автомобилем характеристики, тип крепления и выводов. Для машин с управлением энергией также может быть предусмотрена регистрация новой батареи.
Можно ли удлинить провод, если он не дотягивается до клеммы?
Натянутый или самодельно удлинённый силовой провод создаёт лишние соединения и риск контакта с кузовом. Правильное решение — батарея штатной компоновки. Изменение силовой проводки выполняют только по проекту и документации автомобиля.
Как проверить полярность мультиметром?
В режиме постоянного напряжения положительное показание при красном щупе на предполагаемом плюсе подтверждает ориентацию. Но для подписанной автомобильной батареи измерение обычно не нужно. Не используйте режим тока и не допускайте соприкосновения щупов между собой.
Нужно ли отключать аккумулятор, чтобы определить полярность?
Нет. Для визуальной проверки достаточно открыть доступ к верхней части и прочитать знаки на корпусе. Снятие клемм требует отдельной процедуры: некоторые автомобили теряют настройки или требуют специальных действий, поэтому сначала обращаются к руководству.
Источники и применимость
Материал объясняет общий порядок проверки. Расположение элементов, допустимые значения и процедуры для конкретного автомобиля сверяйте с его руководством.
