Предохранители и реле Alfa Romeo 155 1992-1998
Схемы относятся к указанным годам и вариантам Alfa Romeo 155 1992-1998. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Alfa Romeo.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Alfa Romeo 155 1992-1998.
Схема блока предохранителей на приборной панели

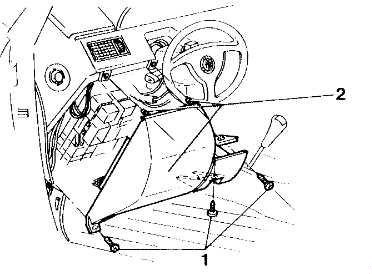

Блок предохранителей находится за панелью приборов.
| № | А | Плавленый компонент |
|---|---|---|
| 1 | 10 | Предупреждающие огни |
| 2 | 20 | Звуковые сигналы, Зажигалки, Стоп-сигналы, Освобождение багажника, Радио |
| 3 | 20 | Стеклоочистители |
| 4 | 20 | Таймер освещения на крыше |
| 5 | 10 | Контрольное освещение, задний левый и передний правый габаритные огни, правый номерной свет |
| 6 | 10 | Контрольное освещение, задний правый и передний левый габаритные огни, левый номерной светильник |
| 7 | 10 | Правая фара ближнего света |
| 8 | 10 | Левая фара ближнего света |
| 9 | 10 | Правая фара дальнего света |
| 10 | 10 | Левая фара дальнего света (+ контрольная лампа) |
| 11 | 7,5 | Фара противотуманная задняя (+ контрольная лампа) |
| 12 | 30 | Обогрев заднего стекла (+ контрольная лампа), Обогрев зеркал заднего вида |
| 13 | 20 | Вентилятор системы отопления / кондиционирования, Обогрев сидений, Электрические стеклоподъемники передних и задних стекол, Радио |
| 14 | 20 | Вентилятор охлаждения двигателя (6 В) |
| 25 | Электровентилятор охлаждения радиатора | |
| 15 | 10 | Приборная панель, Контрольная панель, Омыватели ветрового стекла, Омыватели фар, Фонари заднего хода, Электромагнитные клапаны подвески с управляемым демпфированием, Управление компрессором кондиционера, Управление электрическим вентилятором двигателя |
| 16 | 7,5 | Освещение салона, Часы, Блок управления кондиционером |
| 17 | 7,5 | Указатели поворота, Регулировка наружных зеркал заднего вида, Регулируемая демпфирующая подвеска |
| 18 | 20 | Дверные замки |
| 19 | 20 | Передние противотуманные фары (+ контрольная лампа) |
| N11 | Блок управления дверным замком | |
| N13 | Неисправность аварийной световой сигнализации и указателей поворота | |
| N14 | Неисправность электронного стеклоочистителя | |
| I2 | Реле обогрева заднего стекла | |
| I3 | Реле звукового сигнала | |
| I17 | Реле противотуманных фар | |
| I25 | Реле заднего противотуманного света | |
| I35 | Реле питания с ключом | |
| I49 | Ближний свет фар | |
| I50 | Дальний свет фар | |
| I64 | Реле габаритных огней | |

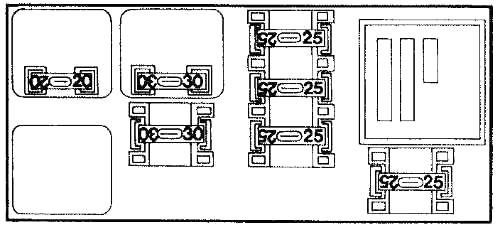

Вспомогательный блок предохранителей
| А | Цвет | Плавленый компонент |
|---|---|---|
| 20 | Черный | Неисправность омывателя фар |
| 25 | Коричневый | Стеклоподъемник со стороны пассажира |
| 10 | Красный | АБС |
| 25 | Синий | Задние стеклоподъемники |
| 30 | Зеленый | Электрическая регулировка сиденья |
| 30 | Красный | Выпуск загрузки |
| 20 | Коричневый | Подвеска с регулируемым демпфированием |
| 30 | Белый | Люк |
| Черный | Таймер омывателя фар | |
| Зеленый | Реле вентилятора радиатора (только для модели TS) |
Предохранители в моторном отсеке
1.8-2.0 TS Модель

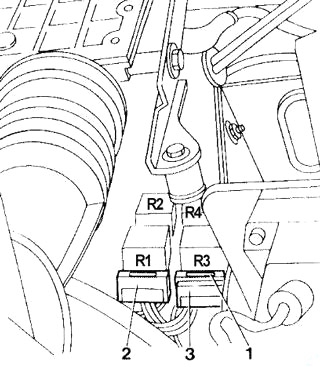

Предохранители расположены между аккумулятором и расходомером воздуха.
| № | Плавленый компонент |
|---|---|
| 1 | Электропитание блока управления |
| 2 | Лямбда-зонд (для автомобилей с катализатором) |
| 3 | Топливный насос |
| R1 | Реле топливного насоса |
| R2 | Главное реле |
| R3 | Реле вариатора ГРМ |
| R4 | Реле для услуг |

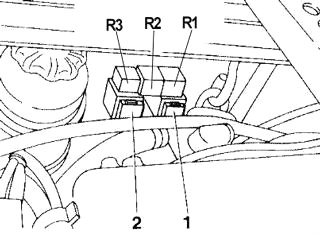

2.4 Модель V6
Следующие предохранители расположены в коробке, расположенной на задней стенке моторного отсека рядом с танком.
| № | Плавленый компонент |
|---|---|
| 1 | Лямбда-зонд (для автомобилей с катализатором) |
| 2 | Топливный насос |
| R1 | Реле топливного насоса |
| R2 | Главное реле |
| R3 | Реле для услуг |
Система отопления и вентиляции

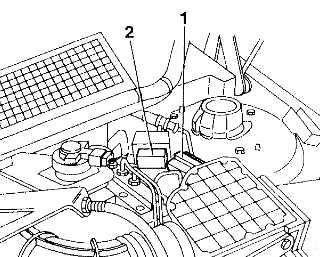

В автомобилях, оборудованных системой обогрева и вентиляции, предохранители, относящиеся к конкретным деталям, размещены в контейнере, расположенном на передней стенке моторного отсека.
| № | А | Плавленый компонент |
|---|---|---|
| 1 | 30 | Электровентилятор в салоне |
| 2 | 40 | Электровентилятор радиатора системы охлаждения двигателя (только для модели 2.4 V6) |
| 3 | 15 | Компрессор системы кондиционирования |
| А | Реле вентилятора радиатора системы охлаждения двигателя (только для модели 2.4 V6) | |
| B | Пробка вентилятора радиатора охлаждающей жидкости двигателя | |
| C | Реле включения компрессора кондиционера | |
| D | Дополнительное реле | |

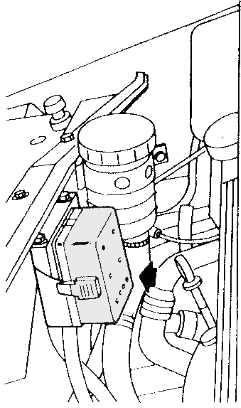

Следующие предохранители расположены в задней левой части моторного отсека рядом с бачком тормозной жидкости.
| № | А | Плавленый компонент |
|---|---|---|
| 1 | 50 | Блок управления отопительно-вентиляционной системой |
| 2 | 40 | Вентилятор радиатора жидкостной системы охлаждения двигателя (только для моделей 1.8 — 2.0 TS) |
