Предохранители и реле Audi A4 B7 2004-2007
Схемы относятся к указанным годам и вариантам Audi A4 B7 2004-2007. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.

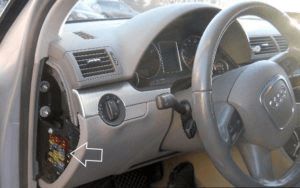

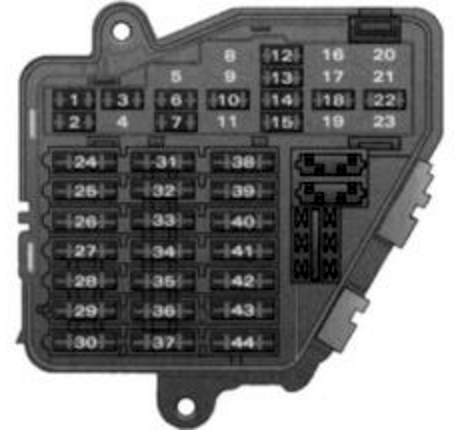

Главный блок предохранителей
| Диаграмма | |
|---|---|
 | |
| Нет. | Описание |
| 1 | 10А кондиционер |
| 2 | 5A подсветка пространства для ног |
| 3 | 5А разбиты форсунки омывателя лобового стекла |
| 4 | Вентилятор охлаждения 5А |
| 5 | 10А телефон, датчик уровня масла в двигателе, многофункциональные переключатели, подогрев задних сидений, шторка заднего стекла, АКПП (переключение передач) |
| 6 | 5А кондиционер (датчик оценки качества воздуха), датчик давления |
| 7 | 10A Электронная программа стабилизации (ESP), выключатель стоп-сигнала, датчик педали сцепления, датчик угла поворота рулевого колеса |
| 8 | Телефон 5А |
| 9 | 15А усилитель тормозов (вакуумный насос) |
| 11 | 5А автоматическая регулировка угла наклона фар. Адаптивный свет (поворотник) направо или отсутствует |
| 12 | Диагностический разъем 10А |
| 13 | Модуль рулевой колонки 10А |
| 14 | Стоп-сигналы 10А |
| 15 | 10А комбинация приборов, система навигации |
| 16 | 5A устройство открывания гаражных ворот |
| 17 | 10А помощь при парковке, контроль дорожного просвета, контроль давления в шинах, датчик дождя / света |
| 18 | 5A Адаптивное освещение (освещение поворотов) левое |
| 19 | 15А противотуманная фара |
| 20 | отсутствует |
| 21 год | отсутствует |
| 22 | 15А дверь водителя / переднего пассажира |
| 23 | 15А задние двери |
| 24 | 20А комфортное электрооборудование с централизованным управлением |
| 25 | Вентилятор отопителя 30А |
| 26 год | 30А обогрев заднего стекла |
| 27 | Розетка прицепа 30А (блок управления) |
| 28 год | Топливный насос 20А, вспомогательный насос дизельного двигателя |
| 29 | отсутствует |
| 30 | Подъемно-сдвижная панель крыши 20А |
| 31 год | 15А АКПП, диагностический разъем, внутреннее зеркало с автоэкранированием |
| 32 | Розетка прицепа 20А |
| 33 | Прикуриватель 15А |
| 34 | 15А отсутствует |
| 35 год | Розетка на 20А в багажнике |
| 36 | Стеклоочиститель 30А |
| 37 | 30А насос омывателя ветрового стекла и омыватель фар |
| 38 | 15А Комфортное электрооборудование с центральным управлением, разблокировка багажника |
| 39 | Радиосистема 20А |
| 40 | Рожок 25А |
| 41 год | Автономный отопитель 30А |
| 42 | 25A Электронная программа стабилизации (ESP) |
| 43 год | Управление двигателем 15А |
| 44 год | 35А обогрев сидений |
| За прикуриватель отвечает предохранитель №33 на 15А. | |
| Схема блоков реле и предохранителей под панелью управления | |
|---|---|
| Нет. | Описание |
| Тип 1 | |
 | |
| 1 | |
| 2 | |
| 3 | |
| 4 | Блок управления охранной сигнализацией без помощи рук в такси 3 |
| А | |
| B | Дополнительное оборудование |
| c | |
| D | |
| ЧАС | (50A) Антиблокировочная тормозная система (ABS) |
| грамм | (40A / 60A) Блок управления электродвигателем вентилятора охлаждения 1 |
| F | (10A) Служебные автомобили |
| ЯВЛЯЕТСЯ | Блок управления электродвигателем вентилятора охлаждения 2 — при наличии |
| Тип 2 | |
 | |
| 1 | Реле топливного насоса — бензин |
| 2 | Блок управления гидроусилителем руля (сервотроник) (при наличии) |
| 3 | Реле звукового сигнала (двухтональный) |
| 4 | Реле вакуумного насоса усилителя тормозов (если установлено) |
| 5 | |
| 6 | Реле вспомогательных цепей зажигания |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10А) Термопредохранитель электрической шторки заднего стекла |
| F3 | |
| F4 | (30A) Термопредохранитель заднего электрического стеклоподъемника |
| F5 | (10A) Сиденья с электроприводом (регулировка поясничной опоры) |
| F6 | (30A) Термопредохранитель передних электрических стеклоподъемников |
| F7 | (30A) Розетка прицепа |
| Тип 3 | |
 | |
| 1 | — |
| 2 | Реле нагревателя охлаждающей жидкости 2 — высокая мощность |
| 3 | Реле нагревателя охлаждающей жидкости 1 — низкая мощность |
| F1 | (30А) Дополнительный отопитель — 2003 г. |
| F2 | (40A) Подогреватель охлаждающей жидкости |
| F3 | (60A) Подогреватель охлаждающей жидкости |

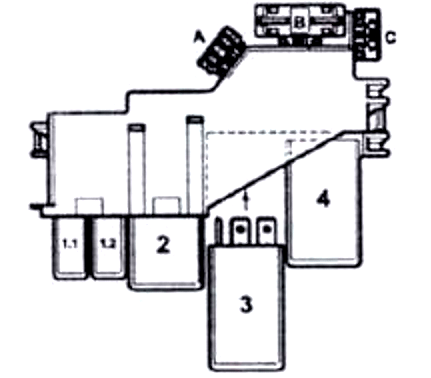

В моторном отсеке
Этот блок расположен под блоком ECM / TCM (аккумуляторный отсек). Возможны несколько вариантов расшифровки.
| Диаграмма | |
|---|---|
 | |
| Описание для бензиновых двигателей | |
| 1 | Реле подогревателя охлаждающей жидкости (V6) |
| 2 | Реле управления коробкой передач (Multitronic) |
| 3 | Реле насоса вытяжного воздуха |
| 4 | Блок управления электродвигателем насоса охлаждающей жидкости (AMM / BDV) |
| 5 | Реле выключателя блокировки пуска (при наличии) |
| F1 | (15A) Система управления двигателем, выключатель стоп-сигнала (датчик положения педали тормоза) |
| F2 | (40A) Электродвигатель насоса отработанного воздуха |
| F3 | (15A) Система управления АКПП (6-ступенчатая АКПП / Multitronic) |
| Описание для дизельных двигателей | |
| 1 | Реле подкачивающего топливного насоса |
| 2 | Реле управления коробкой передач (Multitronic) |
| 3 | Реле свечей накаливания |
| 4 | Реле управления двигателем |
| 5 | Реле выключателя блокировки пуска / реле лампы заднего хода (Multitronic) |
| F1 | (15A) Система управления двигателем, выключатель стоп-сигнала (датчик положения педали тормоза) |
| F2 | (60A / 80A) Свечи накаливания |
| F3 | (15A) Система управления АКПП (6-ступенчатая АКПП / Multitronic) |
| F4 | (60A) Свечи накаливания |
