Предохранители и реле Audi A6 C6 2004-2011
Схемы относятся к указанным годам и вариантам Audi A6 C6 2004-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.

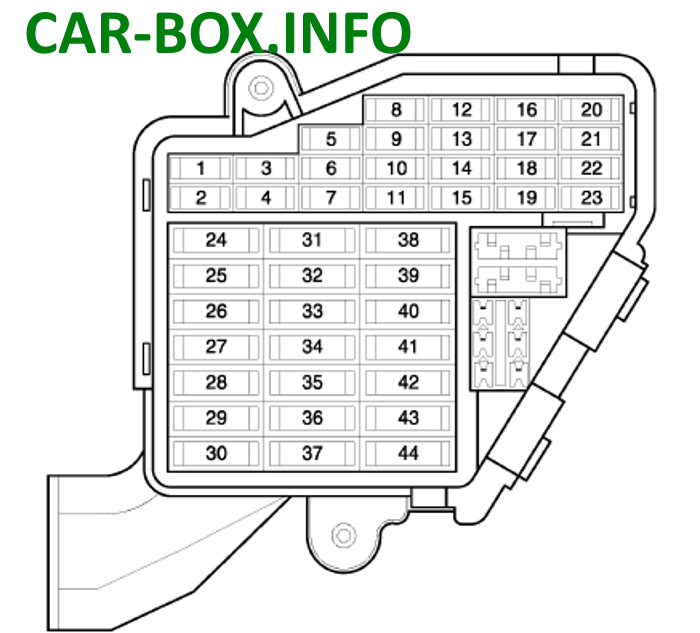

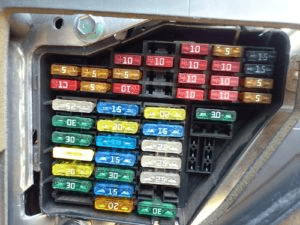

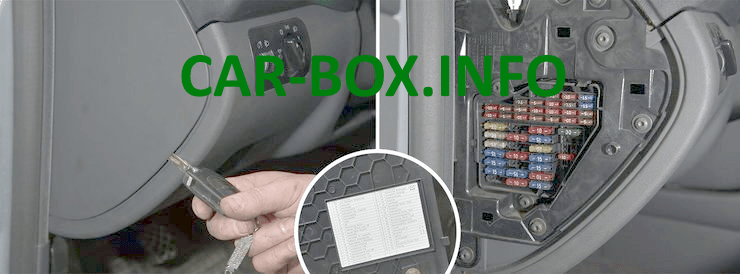

Блок предохранителей на левой стороне панели приборов
Точное описание предохранителей см. На обратной стороне защитной крышки.
| Диаграмма | |
|---|---|
 | |
| № | Легенда |
| 1 | Запасной |
| 2 | Запасной |
| 3 | Управление двигателем 5A |
| 4 | Датчик уровня масла 5А |
| 5 | 5А кондиционер |
| 6 | 5A Electronic Dynamic Stability Program (ESP), датчик сцепления |
| 7 | Штекер 5А для диагностической системы |
| 8 | Блок управления HomeLink 5A |
| 9 | Зеркало заднего вида с автоматическим экранированием 5А |
| 10 | 5A поддержание дистанции (адаптивный круиз-контроль) |
| 11 | Дополнительный отопитель 5А |
| 12 | Штекер 10А для диагностической системы |
| 13 | Модуль переключателей на рулевой колонке 10А |
| 14 | Выключатель сигнала тормоза 5А |
| 15 | Комбинация приборов 10А |
| 16 | 10А телефон, телематика, мобильный телефон |
| 17 | 10A Электронная программа стабилизации (ESP) |
| 18 | 5А электроника левой фары |
| 19 | Датчик дождя 5А |
| 20 | 5А подогрев форсунок омывателя |
| 21 год | Антенный усилитель 5А |
| 22 | отсутствует |
| 23 | Электромеханический стояночный тормоз 5А |
| 24 | отсутствует |
| 25 | отсутствует |
| 26 | отсутствует |
| 27 | отсутствует |
| 28 год | отсутствует |
| 29 | отсутствует |
| 30 | отсутствует |
| 31 год | 15A Выключатель фонарей заднего хода, коробка передач multitronic, компонент двигателя |
| 32 | 30А интеллектуальный силовой модуль водителя (пространство для ног и фары, клаксон, дворник, электрическая регулировка рулевой колонки) |
| 33 | Интеллектуальный модуль питания водителя 25А (левое освещение) |
| 34 | Интеллектуальный блок питания водителя 25А (правое освещение) |
| 35 год | Дополнительный отопитель 20А |
| 36 | 30А очиститель фар |
| 37 | 25A Электронная программа стабилизации (ESP) |
| 38 | Стеклоочиститель 30А |
| 39 | 15А блок управления левой дверью |
| 40 | 25А звуковой сигнал / дисплей MMI |
| 41 год | Вентилятор отопителя 40А |
| 42 | 30A электронный переключатель зажигания / блок управления на рулевой колонке с электроприводом |
| 43 год | отсутствует |
| 44 год | 15А усовершенствованный блок управления ключами / подушка безопасности |

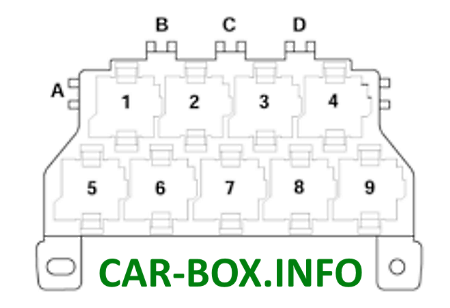

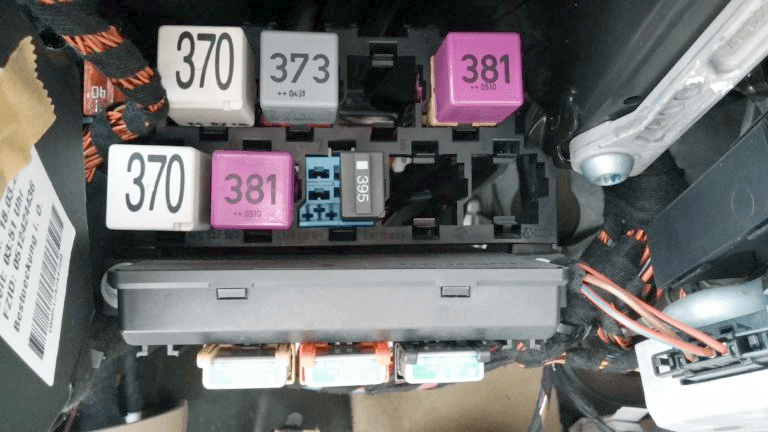

Кронштейн с реле в салоне
| Диаграмма | |
|---|---|
 | |
| № | Описание |
| А | Предохранитель блока управления 1 АБС -S123- (40А) |
| B | Запасной |
| C | Запасной |
| D | Запасной |
| 1 | Реле питания (клемма 15) -J329- |
| 2 | Реле омывателя фар -J39- |
| 3 | Запасной |
| 4 | Реле стартера -J53- |
| 5 | Реле питания (клемма 75x) -J694- (до 04.2005) |
| 6 | Реле стартера 2 -J695- |
| 7 | Сигнальное реле -J4- |
| 7 | Реле электропитания (клемма 75x) -J694- (с 05.2005) |
| 8 | Запасной |
| 9 | Запасной |

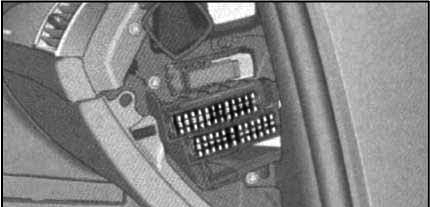

Блок предохранителей на правой стороне панели приборов
Находится соответственно на правой стороне приборной панели.
| Диаграмма | |
|---|---|
 | |
| Панель (черная) | |
| 1 | 5A телепаспорт (в некоторых странах экспорта) |
| 2 | 20А передний прикуриватель |
| 3 | Система контроля давления в шинах 5A |
| 4 | отсутствует |
| 5 | 15A Интеллектуальный силовой модуль переднего пассажира (разблокировка перчаточного ящика) |
| 6 | 15А блок управления правой дверью |
| 7 | Панель сдвижной крыши 20А |
| 8 | 10А регуляторы кондиционирования воздуха |
| 9 | 30А подогрев передних сидений |
| 10 | Связь 5 / 10A |
| 11 | 15А регулировка дорожного просвета |
| 12 | Связь 5A |
| Панель (коричневая) | |
| 1 | Электрический топливный насос 20А |
| 2 | Автомобильный телефон 5A (Bluetooth) |
| 3 | отсутствует |
| 4 | отсутствует |
| 5 | 5A регулировка дорожного просвета |
| 6 | 5A переключатель переключения / сцепления автоматической коробки передач |
| 7 | Акустическая парковочная система 5А |
| 8 | Блок управления шлюзом 5A |
| 9 | 5A автоматическое регулирование угла наклона фар (дополнительная фара), электронный блок правой фары |
| 10 | Подушка безопасности 5А |
| 11 | 5А подогрев задних сидений |
| 12 | отсутствует |

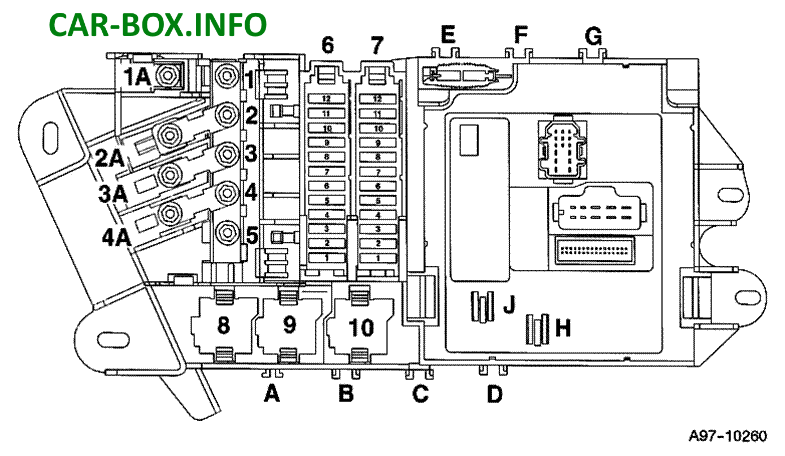

В багажном отделении
| Диаграмма | |
|---|---|
 | |
| 8 — Реле обогревателя заднего стекла, 9 — с 2006 г .: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса. | |
| № | Описание |
| Черная панель | |
| 1 | 30A Цифровой / Обработка сигналов (DSP) / Усилитель BOSE |
| 2 | 5A MMI, антенный усилитель |
| 3 | 30A Электромеханический стояночный тормоз, левый мотор |
| 4 | 30A Электромеханический стояночный тормоз, мотор правый |
| 5 | Розетка 20А в багажнике |
| 6 | Батарея 5А — система распределения питания |
| 7 | 20A Интеллектуальный блок распределения питания (свет справа) |
| 8 | Задний интеллектуальный блок распределения питания 5A |
| 9 | 30A Интеллектуальный блок распределения питания сзади (свет слева) |
| 10 | 35А Окна (правая сторона авто) |
| 11 |
|
| 12 | 20А Задний прикуриватель |
| Коричневая панель | |
| 1 | 5A камера заднего вида для парковки |
| 2 | 30A Задняя дверь с электроприводом |
| 3 | 30A Задняя дверь с электроприводом |
| 4 | 20A Задняя дверь с электроприводом |
| 5 | 5А Антенный усилитель |
| 6 | ТВ-тюнер 5А |
| 7 | Интеллектуальный блок распределения питания 5A (комфорт) |
| 8 | 20А Дополнительный обогреватель |
| 9 | Цифровой тюнер 5A |
| 10 | 15А Блок управления тягово-сцепным устройством |
| 11 | 15А Тяга — фаркоп (левая лампа) |
| 12 | 15А Тяга — фаркоп (правый фонарь) |
- 5A Модели с левым рулем: Ассистент парковки.
- Модели 20A с правым рулем: передний прикуриватель
