Предохранители и реле Audi A8 D4 2010-2018
Схемы относятся к указанным годам и вариантам Audi A8 D4 2010-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
Производство Audi A8 третьего поколения было начато в 2010 году. Эта серия получила обозначение D4 / 4H. По сравнению с предыдущей серией дизайн a8 практически не изменился. Выпущены в 2011, 2013, 2014, 2015, 2016, 2017, 2018 годах. Описание предохранителей audi a8 d4 будет представлено в нашем материале в виде таблиц.

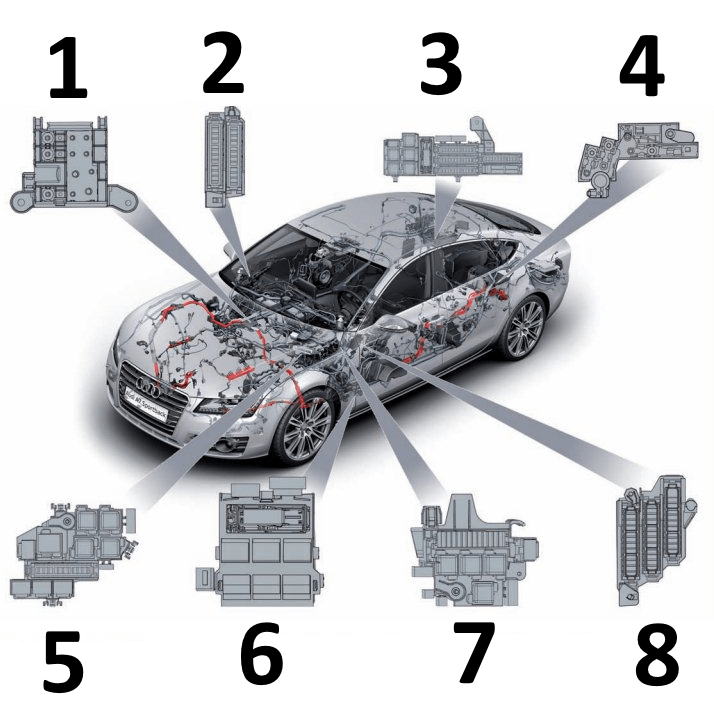

Общие сведения о расположении блоков реле и предохранителей
Этот материал призван дать читателю лишь общее представление об устройстве системы питания, блоков реле и предохранителей в Audi A8 2010 года выпуска, отдельные элементы системы представлены схематично. Точное расположение предохранителей и электропроводки см. В актуальной сервисной литературе.

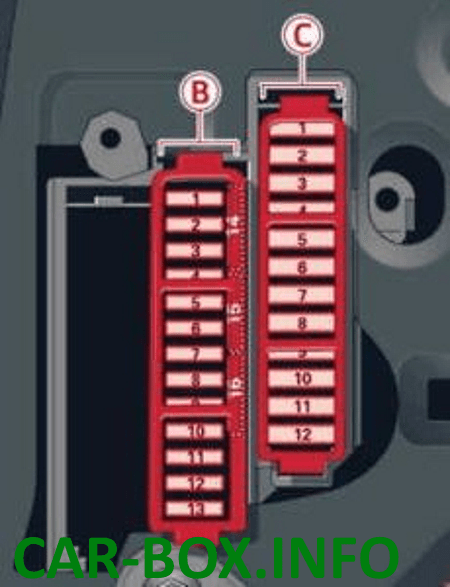

| Схема блока предохранителей в левой части панели приборов audi a8 d4 | ||
|---|---|---|
 | ||
| Панель предохранителей (B) | ||
| № | А | Деловое свидание, встреча |
| 1 | 5 | Выключатель фар |
| 2 | 5 | Аварийный запуск (идентификационный ключ) |
| 3 | 7,5 | Модуль управления (задняя левая дверь) |
| 5 | 15 | Звуковой сигнал |
| 6 | 7,5 | Внутреннее освещение (потолок) |
| 8 | 10/5 | Ручка рулевой колонки, рулевое колесо с подогревом, мультирулевое колесо |
| 10 | 5 | Регулировка рулевой колонки |
| 11 | 7,5 | Модуль управления (дверь водителя) |
| 12 | 10 | Диагностический разъем, датчик света / дождя |
| 14 | 25 | Регулировка рулевой колонки |
| 15 | 20 | Усилитель руля, компрессор кондиционера |
| 16 | 15 | Усилитель тормоза |
| Панель предохранителей (C) | ||
| 1 | 30 | Передние сиденья с подогревом |
| 2 | 30 | щетка стеклоочистителя |
| 3 | 30 | Переднее внешнее освещение |
| 4 | 20 | Люк |
| 5 | 30 | Стеклоподъемник водителя |
| 6 | 15 | Сиденье водителя (пневматическое) |
| 7 | 20 | Панорамный люк на крыше |
| 8 | 35 год | Динамическое рулевое управление |
| 9 | 30 | Переднее внешнее освещение |
| 10 | 35 год | Омыватель лобового стекла, омыватель фар |
| 11 | 30 | Задний левый стеклоподъемник |
| 12 | 40 | Панорамный люк на крыше |

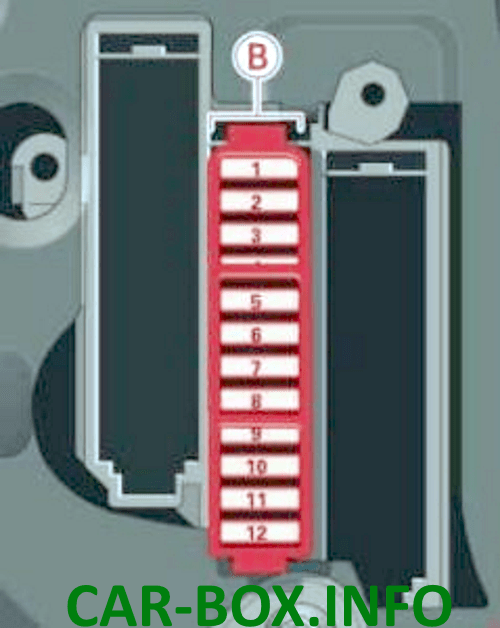

| Схема блока предохранителей в правой части приборной панели | ||
|---|---|---|
 | ||
| № | А | Описание |
| 1 | 5 | Противоугонная система |
| 2 | 15 | Модуль управления коробкой передач |
| 3 | 40 | Передний вентилятор климат-контроля |
| 4 | 35 год | Мощность двигателя |
| 5 | Запасной | |
| 6 | 5 | Модуль управления двигателем |
| 7 | 7,5 | Модуль управления (передняя правая дверь) |
| 8 | 30 | Стеклоподъемник переднего пассажира |
| 9 | 10 | Модуль управления ESC |
| 10 | 25 | Модуль управления ESC |
| 11 | 30 | Задний правый стеклоподъемник |
| 12 | 15 | Сиденье переднего пассажира (пневматическое) |

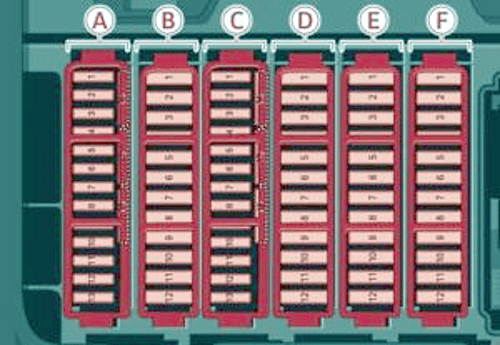

| Схема блока предохранителей в багажном отделении | ||
|---|---|---|
 | ||
| Панель предохранителей (A) | ||
| № | А | Деловое свидание, встреча |
| 1 | 5 | Кнопка, регистратор данных, диагностический разъем, BCM — 1, система адаптивного освещения |
| 2 | 5 | Сетевой шлюз |
| 3 | 5 | Адаптивная пневмоподвеска |
| 4 | 5 | Система парковки |
| 5 | 5 | Рычаг рулевой колонки |
| 6 | 5 | Датчик управления подвеской |
| 7 | 5 | Преднатяжители ремней безопасности, блок управления подушек безопасности |
| 8 | 5 | Форсунка омывателя с подогревом, система homelink (устройство открывания ворот гаража), модуль управления ночным видением, спортивный дифференциал, ионизатор |
| 9 | 5 | Модуль управления электромеханическим стояночным тормозом |
| 10 | 5 | Обогрев заднего сиденья, холодильник, зеркало заднего вида |
| 11 | 5 | Динамическое рулевое управление |
| 12 | 5 | Рычаг переключения передач, ВСМ — 2 |
| 13 | 5 | Ассистент смены полосы движения Ассистент смены полосы движения Audi side assist |
| 14 | 5 | Модуль управления двигателем |
| 15 | 40 | Стартер |
| 16 | 10/5 | Датчик положения левой фары |
| Панель предохранителей (B) | ||
| 1 | 25 | Преднатяжитель левого ремня безопасности |
| 2 | 25 | Преднатяжитель правого ремня безопасности |
| 3 | 5 | Диагностика стартера |
| 4 | 7,5 | DC / DC преобразователь |
| 5 | 7,5 | Адаптивный круиз-контроль |
| 6 | 10 | Правая фара (фара с адаптивным освещением) |
| 7 | 5 | Модуль управления ESC |
| 8 | 5 | Звуковой привод, блок управления AEM |
| 9 | 10 | Адаптивный круиз-контроль |
| 10 | 5 | Модуль управления коробкой передач |
| 11 | 5 | Датчики климат-контроля |
| Панель предохранителей (C) | ||
| 1 | 5 | Электромеханический стояночный тормоз |
| 2 | 5 | Датчик управления подвеской |
| 3 | 7,5 | Модуль управления (задняя правая дверь) |
| 4 | 5 | Умный модульный бак |
| 5 | 15 | Передний блок климат-контроля |
| 6 | 10 | Задний блок управления микроклиматом |
| 7 | 5 | Сетевой шлюз |
| 8 | 15 | Холодильник |
| 9 | 5 | Интерфейс для специальных функций |
| 10 | 5 | T Телефонный адаптер, трубка Bluetooth |
| 11 | 15 | Модуль управления AEM |
| 12 | 10 | Рычаг переключения |
| 13 | 10 | Внешнее освещение |
| 14 | 20 | Заднее внешнее освещение |
| 15 | 25 | Топливный насос |
| 16 | 30 | Электромеханический стояночный тормоз |
| Панель предохранителей (D) | ||
| 3 | 20 | Задняя розетка |
| 5 | 15 | Адаптивная пневмоподвеска |
| 6 | 25 | Розетка 115 В |
| 7 | 30 | Электромеханический стояночный тормоз |
| 8 | 25 | Обогрев заднего сиденья |
| 9 | 20 | Заднее внешнее освещение |
| 10 | 20 | Задний вентилятор климат-контроля |
| 11 | 20 | Задний солнцезащитный козырек, доводчик, замок багажника, бесключевой доступ / вход, лючок топливного бака |
| 12 | 30 | Модуль управления крышкой багажника |
| Панель предохранителей (E) | ||
| 1 | 5 | Блок регулировки заднего сиденья |
| 3 | 7,5 | Сиденье левое заднее (пневматическое) |
| 5 | 20 | Модуль управления тягово-сцепным устройством |
| 6 | 30 | Левое заднее сиденье |
| 7 | 30 | Правое заднее сиденье |
| 8 | 20 | Модуль управления тягово-сцепным устройством |
| 9 | 15 | Модуль управления тягово-сцепным устройством |
| 10 | 7,5 | Сиденье заднее правое (пневматическое) |
| Панель предохранителей (F) | ||
| 1 | 30 | Радиоприемник / усилитель звука |
| 2 | 30 | Звуковой усилитель |
| 3 | 10 | Мультимедийная система RSE (Rear Seat Entertainment), радио / усилитель звука |
| 5 | 5 | Зеркало заднего вида с автоматическим затемнением |
| 6 | 5 | ДВД плеер |
| 7 | 5 | ТВ-тюнер |
| 8 | 7,5 | Блок / приводы MMI |
| 9 | 5 | Комбинация приборов, аналоговые часы |
| 10 | 5 | Дисплей MMI |
| 11 | 7,5 | Радиоприемник |
| 12 | 5 | Камера заднего вида (парктроник), вид сверху |
