Предохранители и реле BMW 1-й серии (F20 / F21 2012-2017)
Схемы относятся к указанным годам и вариантам BMW 1-й серии (F20 / F21 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле BMW 1-й серии (F20 / F21; 2012-2017)
Блок предохранителей в моторном отсеке

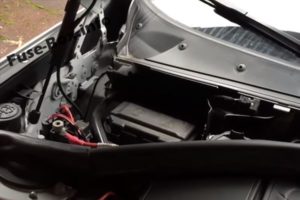

Расположение блока предохранителей
Он расположен в правой части моторного отсека (слева на автомобилях с правосторонним управлением) под пластиковой крышкой.

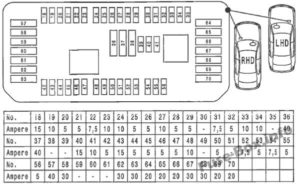

Схема блока предохранителей

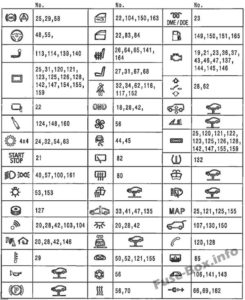

Назначение предохранителей

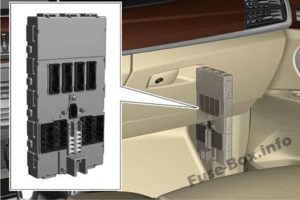

BDC (Контроллер домена тела)

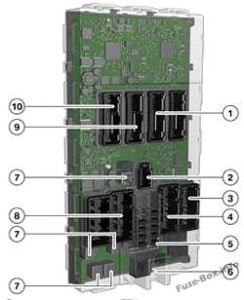

Схема
1 – 54-контактный разъем
2 – 12-контактный разъем
3 – 42-контактный разъем
4 – 54-контактный разъем
5 – Предохранители
6 – Разъем (1-контактный, положительный)
7 – Реле
8 – 54-контактный разъем
9 – 54- контактный разъем
10 – 54-контактный разъем
Коммутационный центр в рулевой колонке (SZL)
Панель управления для систем помощи водителю
Панель управления освещением
Светодиодные фары
Задний электронный модуль (REM)
Разъем OBDII, IHKA
Электронный блок внешней ручки двери
Стеклоподъемник
Центральный замок
Электростеклоподъемники
Центральный замок
Омыватели фар
Стартер
Горн
Стеклоочиститель на 1/2 скорости
Коробки предохранителей в багажном отделении

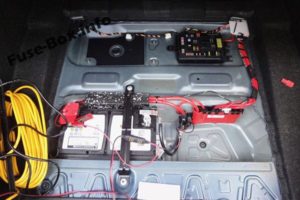

Расположение блока предохранителей

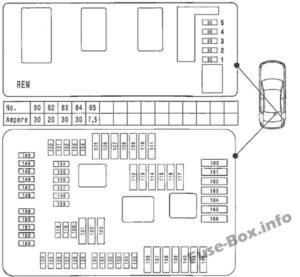

Схема блока предохранителей
Назначение предохранителей
