Предохранители и реле BMW 7-Series (F01/F02, 2009-2016)
Схемы относятся к указанным годам и вариантам BMW 7-Series (F01/F02, 2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 7-Series 2009-2016
Оглавление

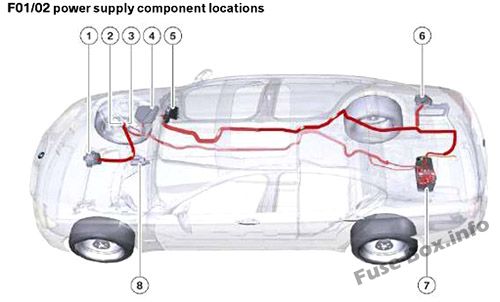

Расположение компонентов блока питания
| 1 | Генератор |
|---|---|
| 2 | Положительная клемма аккумулятора |
| 3 | Распределительная коробка в моторном отсеке |
| 4 | Блок электроники в моторном отсеке |
| 5 | Передний блок предохранителей за перчаточным ящиком |
| 6 | Задний блок предохранителей с правой стороны багажного отделения |
| 7 | Батарея |
| 8 | Стартер |
Блок предохранителей в бардачке

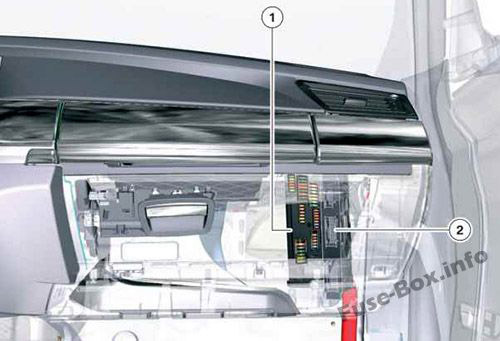

Расположение блока предохранителей
1 – Панель предохранителей
2 – Электронный блок JBE
Откройте бардачок, снимите крышку.

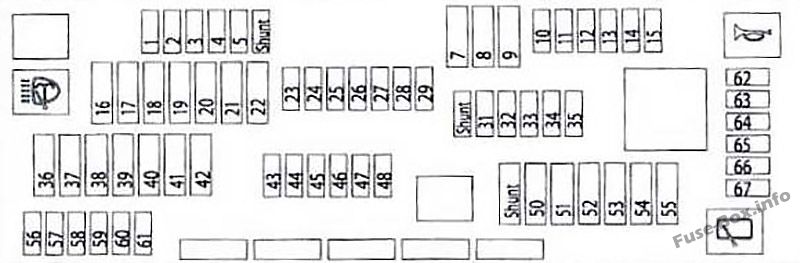

Диаграмма

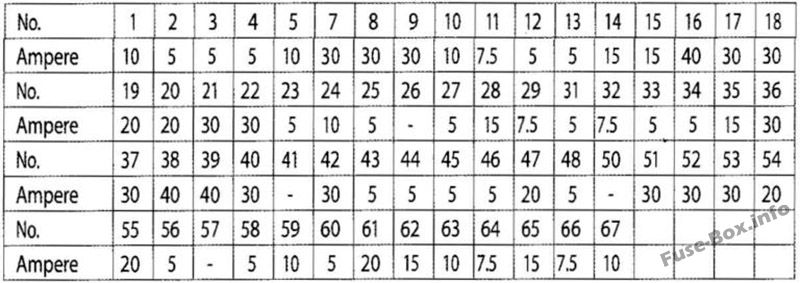

Назначение предохранителей
Блок предохранителей в багажнике

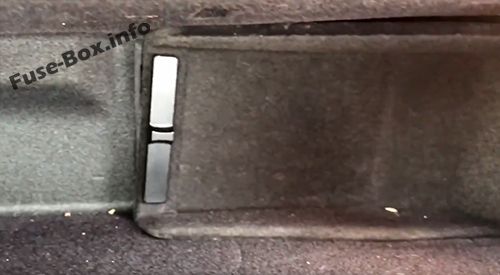

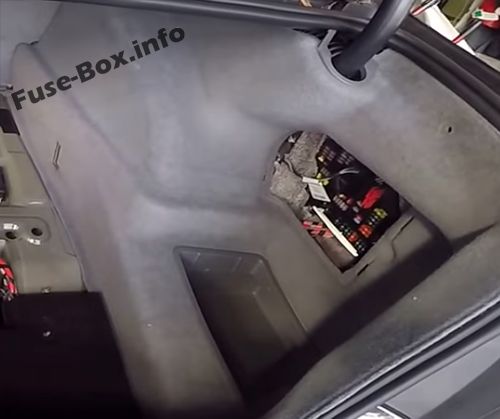

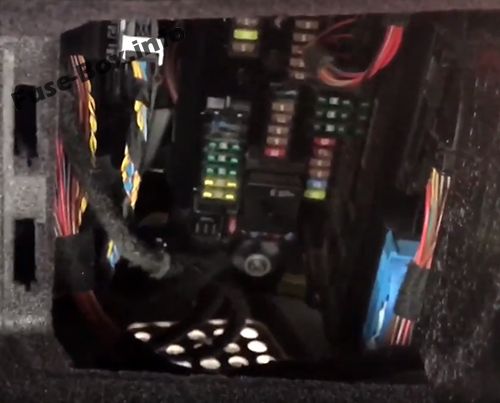

Расположение блока предохранителей
Он расположен с правой стороны, за крышкой.

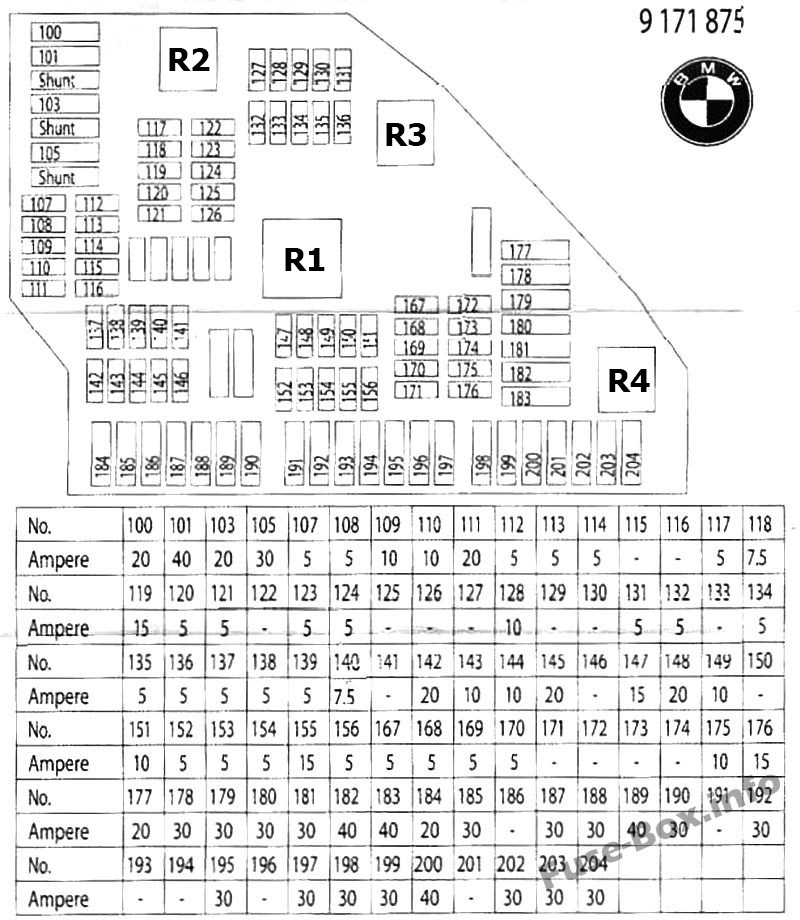

Диаграмма

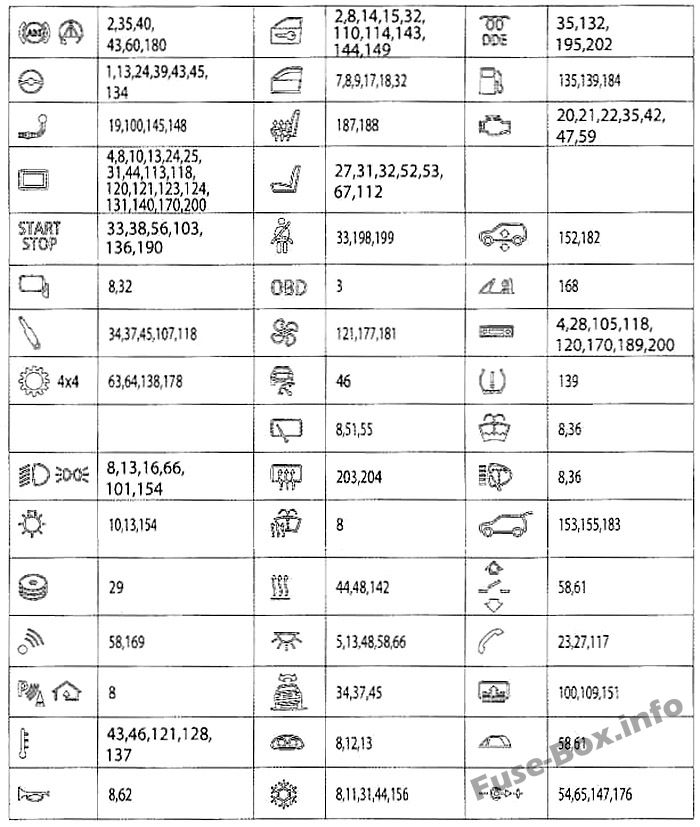

Назначение предохранителей
Здесь также установлены некоторые реле:
R1 — Реле 30В
R2 — Реле 30F
Р3 — Реле 15Н
R4 — реле обогрева заднего стекла
Предохранители на аккумуляторе

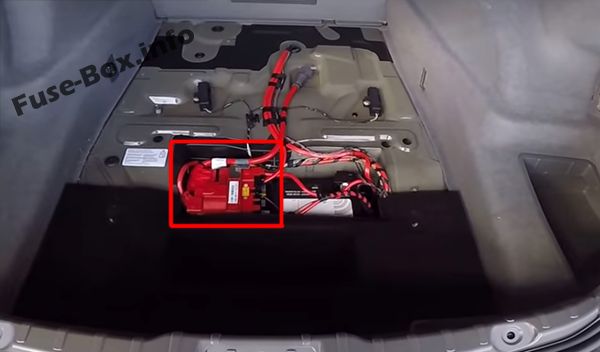

Расположение блока предохранителей
Находится в багажнике, под обшивкой.
Распределительная коробка на аккумуляторе закреплена на аккумуляторе автомобиля с помощью металлического язычка. Металлические выступы должны быть нажаты вниз и наружу, чтобы освободить распределительную коробку.
Распределительная коробка на аккумуляторе оборудована предохранителями для следующих электрических нагрузок:
Передний держатель предохранителей (250 А)
Задний блок предохранителей (100 А)
Распределительная коробка моторного отсека (100 А)
— большой электровентилятор (850 Вт или 1000 Вт)
Электрический насос охлаждающей жидкости (100 А)
Интеллектуальный датчик батареи IBS
