Предохранители и реле Предохранители и реле bmw x6 f16 2015 2019
Схемы относятся к указанным годам и вариантам Предохранители и реле bmw x6 f16 2015 2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
В этой статье рассматривается второе поколение BMW X6 (F16), выпускавшееся с 2014 по 2019 год. Здесь вы найдёте схемы блоков предохранителей для автомобилей BMW X6 2015, 2016, 2017, 2018, 2019, а также сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей BMW X6 2015-2019
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

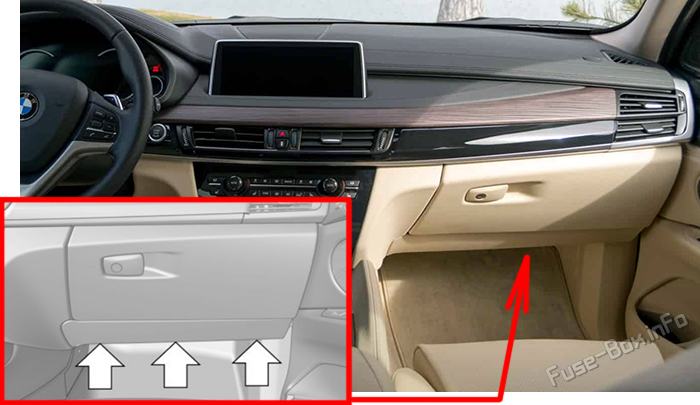

Расположение блока предохранителей
Предохранители расположены под перчаточным ящиком. Ослабьте крепления в направлениях стрелок и откройте крышку.

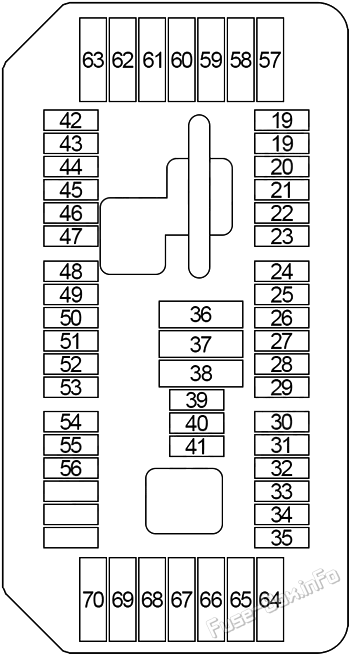

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 19 | 5A | Приемник дистанционного управления |
| 20 | 5A | Потолочная консоль |
| 21 | 5A | Устройство предварительного разогрева |
| 22 | 7.5A | 2.11.2 Коробка для переключения дверей водителя, снаружи зеркала заднего вида со стороны пассажира |
| 23 | 10A | Система управления двигателем (DME) |
| 24 | 10A | Электронная система управления трансмиссией |
| 25 | 5A | 3. Тягач, контроллер (радость) |
| 26 | 5A | Убирающийся оратор на приборной панели, задний левый/правосторонний подогрев переключателя сиденья |
| 27 | 10A | Блок поясничных стойких клапанов водителя/пассажира, блок переключателей боковых регулировочных сидений водителя/пассажира |
| 28 | 5A | Датчик дождя/света/сун, верхний консоль, тщеславное зеркало освещения |
| 29 | 15A | Дополнительный насос для охлаждения |
| 30 | 10A | Насос охлаждающей жидкости для зарядного воздуха |
| 31 | 5A | Открытый реле с электрическим вентилятором |
| 32 | 5A | Дело о передаче |
| 33 | 5A | N63, S63:: Насос для охлаждения турбонагнетателя |
| 5A | N20 Компрессор для кондиционирования воздуха, дополнительный электрический обогреватель | |
| 34 | 5A | Комплексная система управления шасси (ICM) |
| 35 | 20A | Электрохромное зеркало заднего вида |
| 36 | 20A | Сокет в подлокотнике |
| 37 | 20A | Зажигалка для сигарет |
| 38 | 20A | Кондиционерная консоль (терминальный 30-й источник питания) |
| 39 | 15A | Левые фары |
| 41 | 10A | S63:: насос для охлаждения воздуха; N20 Запорный клапан холодильного агента во внутренней части транспортного средства, электрический механизм управления (EME) |
| 42 | 5A | Электронный механизм управления плотиной, электрохромное зеркало заднего вида |
| 43 | 5A | Слева/справа |
| 44 | 7.5A | Системы помощи водителю на основе видеокамер (KAFAS), активной системы рулевого управления |
| 45 | 5A | Активный контроль круизных работ (ACC), автоматическая система контроля за загрязнением воздуха (Automatical transfer transfer transfer transfer translation) AUC) датчиков |
| 46 | 5A | - привод радиолокатора; B47, N47, N57:: Нагрев системы вентиляции двигателя, привод затвора радиатора |
| 47 | 5A | Электроника ночного видения (NVE), звукогенератор транспортного средства (VSG) |
| 48 | 10A | Центр переключения в рулевой колонке |
| 49 | 5A | Датчик угла поворота рулевого колеса; 57D30T1: запорный клапан резервуара охлаждения, датчик угла поворота рулевого колеса |
| 50 | 5A | Тематический блок документов |
| 52 | 7.5A | Тематический блок документов |
| 53 | 5A | Освещение бардачка, освещение полос обрезки приборной панели (боки водителя/пассажира), освещение полос обрезки приборной панели со стороны водителя, освещение приборной панели для ног водителя/пассажира |
| 54 | 10A | Выбрать переключатель передачи (GWS) |
| 55 | 5A | Сервотроник (связь с английским языком) SVT), электромеханическое управление рулевым управлением (EPS) |
| 56 | 5A | Управление вертикальными динамическими потоками (в долл. США) VDM) |
| 57 | 20A | Левые фары |
| 58 | 30A | Контроль динамической устойчивости (DSC) |
| 59 | 40A | Система активного рулевого управления |
| 60 | 40A | Теплоприбор |
| 61 | 20A | Электронный контроль за плотиной |
| 62 | 20A | Управление вертикальными динамическими потоками (в долл. США) VDM) |
| 63 | 30A | Коробка передачи (VTG) |
| 64 | 30A | Модуль отопления переднего пассажирского сиденья |
| 65 | 30A | Модуль отопления сиденья водителя |
| 66 | 20A | Вспомогательный/дополнительный обогревательный прибор |
| 67 | 30A | Блок переключателя регулировки сиденья сбоку водителя (без модуля сиденья) SMFA), модуль сиденья водителя (SMFA) |
| 68 | 30A | Блок переключателя регулировки сиденья сбоку (без модуля сиденья) SMBF)), модуль переднего сиденья (SMBF) |
| 69 | 20A | Электронная система управления трансмиссией (EGS) |
| 70 | 20A | Регулировка рулевого столба с механической силой |
Body Domain Controller (BDC)
Body Domain Controller (BDC)

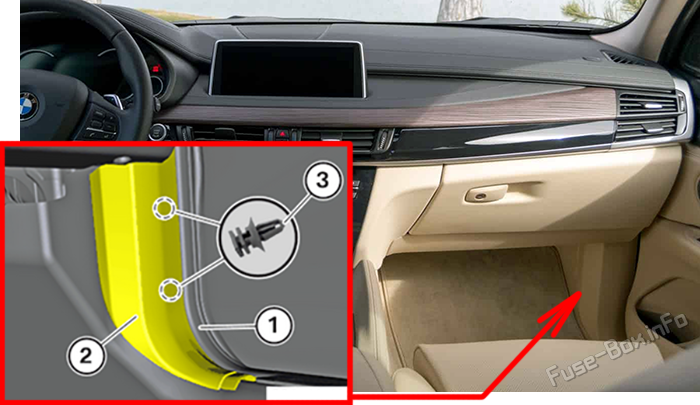

Расположение блока предохранителей
Блок расположен в передней стойке со стороны пассажира, за внутренней облицовкой.
Для доступа:
- Снимите уплотнитель дверного проёма (1) в области боковой облицовки (2).
- Специальным инструментом освободите боковую облицовку (2) из фиксаторов (3) и снимите её.
- При необходимости извлеките фиксаторы (3), оставшиеся в отверстиях.

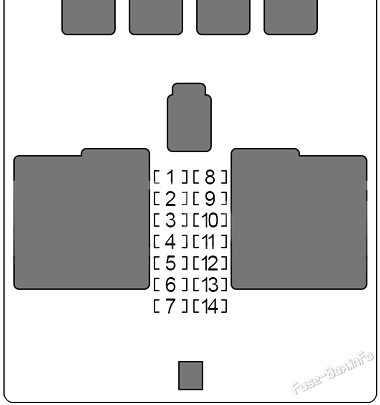

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 30A | Привод передней оконной системы управления пассажиром |
| 2 | 30A | Привод заднего окна с стороны водителя |
| 3 | 20A | Замок передней двери для пассажиров |
| 4 | 30A | Водитель привода с механическим окном |
| 5 | 30A | Подогреваемое заднее окно |
| 6 | 30A | Привод заднего привода окна от пассажира |
| 7 | 20A | Водитель 6,3 замка двери |
| 9 | 5A | Центр переключения в рулевой колонке, блок переключения света, блок управления системой помощи водителю с переключателем аварийного освещения |
| 10 | 7.5A | Левые фары |
| 11 | 7.5A | Диагностический соединитель, система отопления и кондиционирования воздуха, контроль динамической устойчивости (DSC) |
| 12 | 5A | Устройство телематической связи, электронные блоки дверных ручек |
| 13 | 15A | Горн (высокий/низкий тон) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

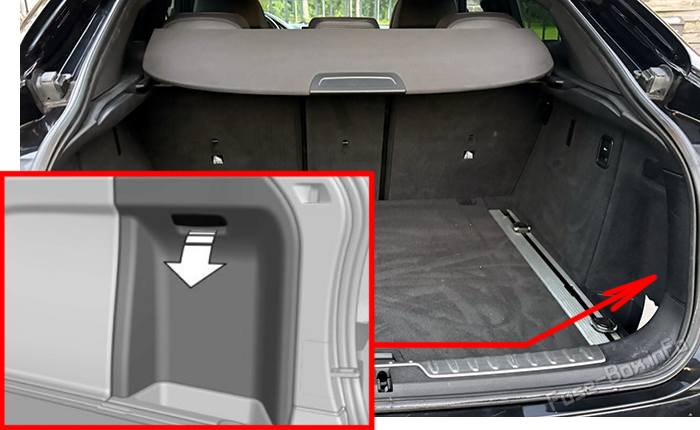

Расположение блока предохранителей
Откройте крышку с правой стороны в направлении стрелки. Блок предохранителей находится за шумоизоляцией.

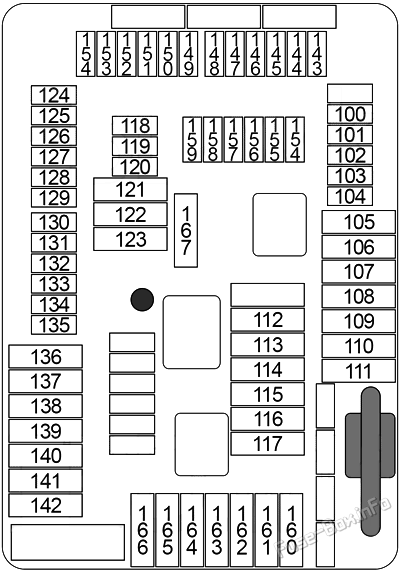

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 100 | 5A | Кнопка стояночного тормоза |
| 101 | 15A | Правый фара |
| 102 | 5A | Упаковка высоковольтной батареи |
| 103 | 5A | Сирен с сигнализацией об наклоне |
| 104 | 5A | Устройство управления стояночным тормозом, естественное обнаружение вакуумной утечки (NVLD) |
| 105 | 30A | 5.7.5 Втягивающее устройство для электрического обратимого ремня безопасности справа |
| 106 | 30A | Распределение крутящего момента между колесами задней оси |
| 107 | 40A | Автоматическая подъёмная часть заднего хода, модуль функции заднего парада |
| 110 | 40A | Реле компрессорного воздушного соединения |
| 112 | 20A | Электроника гибридных цистерн под давлением |
| 113 | 30A | Модуль электрической подсоединения прицепа |
| 114 | 30A | Модуль электрической подсоединения прицепа |
| 115 | 20A | Правый фара |
| 116 | 30A | Устройство управления стояночным тормозом |
| 117 | 30A | Втягивающее устройство ремня безопасности слева |
| 118 | 5A | Видеопереключатель (VSW) |
| 120 | 5A | Регулятор мощности |
| 120 | 5A | N20:: Зарядная ячейка для дополнительной батареи |
| 121 | 20A | Группа |
| 122 | 30A | Усилитель звука |
| 124 | 5A | Видеомодуль |
| 126 | 10A | Привод с задней двери (с бокового края) |
| 127 | 5A | DVD Изменение |
| 128 | 5A | Беспроводное зарядное отверстие, антеннный ускоритель (беспроводное зарядное устройство), базовый щит |
| 129 | 15A | Активный звуковой дизайн (ASD) |
| 130 | 5A | Автоматически подъезжающий задний ход |
| 131 | 5A | Освещение в багажном отсеке, кнопка на задней крышке изнутри, шумофильтр |
| 132 | 5A | Распределение крутящего момента задней оси, электронный контроль высоты движения |
| 133 | 5A | Контроль за задним климатом |
| 134 | 10A | Задняя дверь ближе к приводу (бок водителя) |
| 135 | 5A | Аварийно отключающие терминалы газогенератора |
| 139 | 20A | Расстояние для прицепа |
| 140 | 20A | Замок крышки багажника |
| 143 | 10A | Реле холодильного оборудования |
| 144 | 15A | Контрольный блок для селективного каталитического восстановления (SCR- выборочное - каталитическое сокращение) |
| 145 | 5A | Ремонтно-парковочный аппарат, вентилятор информационной системы |
| 146 | 15A | Затвор электрозатвора (#1, #2) |
| 147 | 15A | Контрольный блок для селективного каталитического восстановления (SCR- выборочное - каталитическое сокращение) |
| 148 | 5A | Предупреждение об изменении полосы движения (SWW) |
| 149 | 7.5A | Правый фара |
| 150 | 5A | Электронный блок возврата без контактного сообщения, электронный заряд для удобства [Гибрид] |
| 151 | 5A | USB-HUB (USB соединитель #1/#2,AUX- В соединителе) |
| 152 | 5A | 5.7.7 Втягивающее устройство электрического обратимого ремня безопасности слева/справа |
| 153 | 15A | Контрольный блок для селективного каталитического восстановления (SCR- выборочное каталитическое сокращение) |
| 154 | 5A | Камера просмотра вокруг окна (cartera) TRSVC), камера заднего вида |
| 155 | 10A | Дверь переднего пассажира ближе к движущемуся |
| 156 | 10A | Дверь водителя ближе к драйву |
| 158 | 10A | Задняя аудиосистема |
| 159 | 5A | Усилитель звука, вентилятор информационной системы |
| 160 | 20A | Задний обогревательный прибор |
| 162 | 20A | Второй ряд розетки, разъем багажного отделения |
| 163 | 30A | Модуль электрической подсоединения прицепа |
| 164 | 30A | Подогреваемое заднее правое сиденье |
| 165 | 20A | Устройство управления топливными насосами (EKPS) |
| 166 | 30A | Подогреваемое левое сиденье |
| 167 | 30A | Дверь водителя ближе к приводу, передняя дверь пассажира ближе к приводу |
