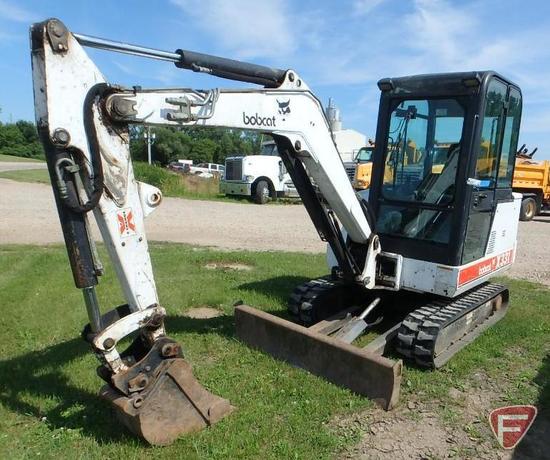

Предохранители и реле Bobcat 331E
Схемы относятся к указанным годам и вариантам Bobcat 331E. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bobcat.
Оглавление
Блок предохранителей
| Число | Ампер | Защищенная цепь |
|---|---|---|
| 1 | 5 | щетка стеклоочистителя |
| 2 | 20 | Коммутируемая мощность |
| 3 | 25 | Генератор/силовое реле |
| 4 | 25 | Прикреплять. Устройство управления |
| 5 | — | — |
| 6 | 25 | Кондиционер, Вентилятор отопителя |
| 7 | 5 | Зажигание |
| 8 | 25 | Топливный соленоид |
| 9 | 25 | Контроллер |
| 10 | 25 | Прикреплять. Устройство управления |
| 11 | 20 | Огни |
| 12 | 15 | Вилка для аксессуаров |
| Реле | ||
| Е | Коммутируемая мощность | |
| Ф | Топливный соленоид | |
| г | Огни | |
| ЧАС | Свечи накаливания | |
| Дж | Стартер | |
Экскаватор имеет 12-вольтовую электрическую систему с отрицательным заземлением. Электрическая система защищена предохранителями, расположенными под крышкой с правой стороны экскаватора (поз. 1). Плавкие предохранители защищают электрическую систему в случае электрической перегрузки. Прежде чем снова запускать двигатель, необходимо найти причину перегрузки.
