Предохранители и реле Buick Enclave (2018-2021)

Схемы относятся к указанным годам и вариантам Buick Enclave (2018-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

Схема предохранителей Buick Enclave 2018-2021

Схема предохранителей Buick Enclave 2018-2021

Предохранители прикуривателя / розетки в Buick Enclave являются предохранители №37 (розетка/беспроводное зарядное устройство/аксессуар), №42 (дополнительная розетка/прикуриватель) в блоке предохранителей в салоне и предохранитель CB3 (задняя дополнительная розетка) в блоке предохранителей в заднем салоне.

Расположение блока предохранителей

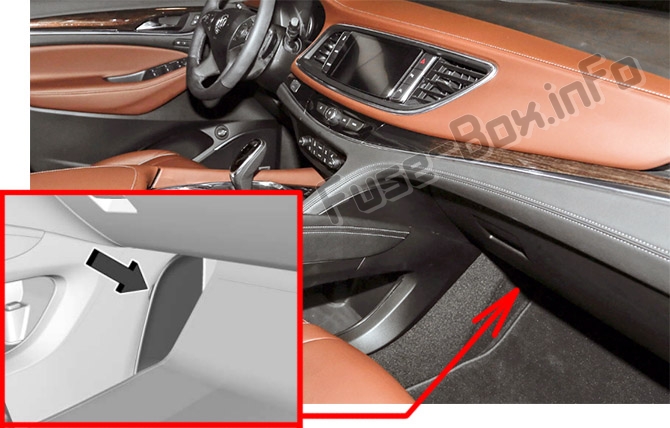

Пассажирский салон

Он расположен внутри центральной консоли со стороны пассажира, за крышкой.Пассажирский салон

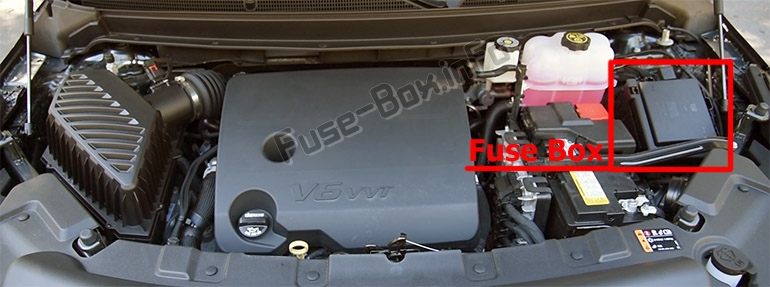

Моторного отсека

Моторного отсека

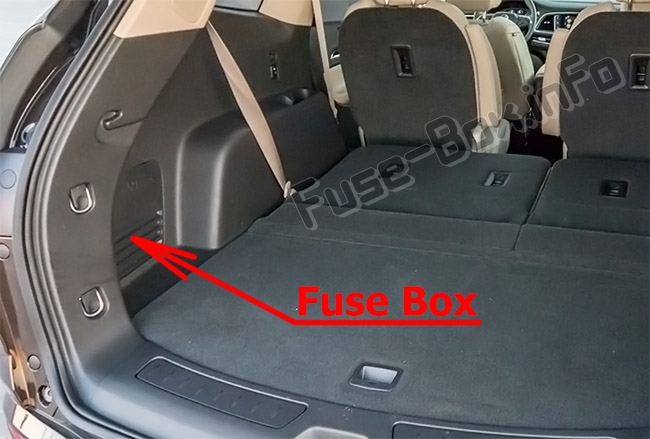

Багажное отделение

Он расположен в левой части заднего отсека, за панелью обшивки.Багажное отделение

Схемы блока предохранителей

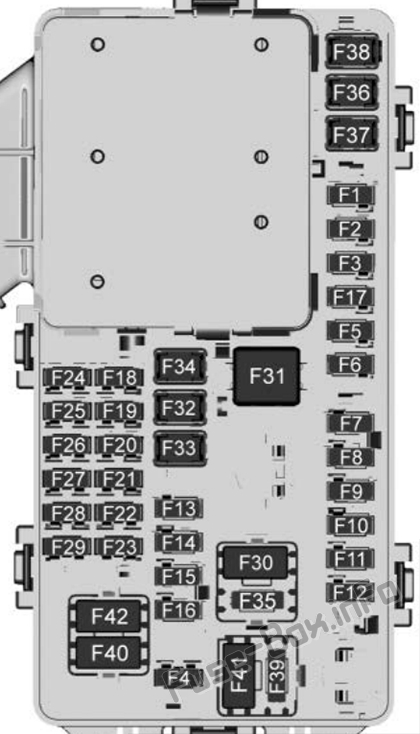

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне
№Описание
F1Блок управления кузовом 6
F2Диагностическая ссылка
F3Электрический замок рулевой колонки
F4Задний USB-порт
F52021: Задняя солнцезащитная шторка / Парковка / Задний ход / Нейтральная / Движение / Низкая
F6Отопление, вентиляция, кондиционирование
F7Модуль управления кузовом 3
F82021: Адаптивная система переднего освещения
F9Правое переднее сиденье с подогревом
F10Воздушная подушка
F112018-2020: Электронный прецизионный сдвиг
F12Усилитель
F13Модуль управления кузовом 7
F14Левое переднее сиденье с подогревом
F15Не используется
F16Люк на крыше
F17Модуль коммуникационного шлюза
F182018-2020: Комбинация приборов
2021: Комбинация приборов / Проекционный дисплей
F19Модуль управления кузовом 1
F20Беспроводной зарядный модуль
F21Блок управления кузовом 4
F22Информационно-развлекательная система
F23Блок управления кузовом 2
F242021: Парковка/Задний ход/Нейтраль/Драйв/Низкая
F252018-2020: Помощь при парковке
2021: интерфейсная плата системы помощи при парковке/переключения передач
F26Модуль интеграции коммуникаций
F27видео
F28Дисплей радио/отопления, вентиляции и кондиционирования воздуха
F29 Радио
F30 Управление на руле
F31 Передний вентилятор
F32 инвертор переменного тока постоянного тока
F33 Водительское сиденье с электроприводом
F34Пассажирское сиденье с электроприводом
F35Модуль управления подачей/корпусом 4
F36Электроусилитель руля
F37Розетка/ Беспроводное зарядное устройство/ Аксессуар
F38Блок управления кузовом 8
F39Подсветка кнопок на руле
F40Не используется (автоматический выключатель)
F41Не используется (автоматический выключатель)
F42Дополнительная розетка / прикуриватель

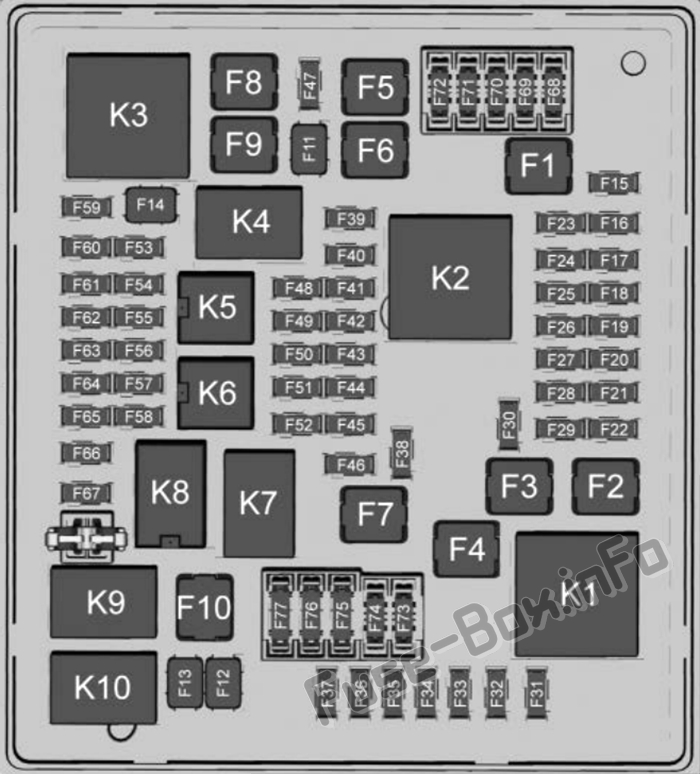

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке
№Описание
F1Насос антиблокировочной тормозной системы
F2Стартер 1
F3Трансформатор постоянного тока постоянного тока 1
F4Не используется
F5Трансформатор постоянного тока 2
F6Не используется
F7Не используется
F8Не используется
F9Вакуумный насос
F10Передний стеклоочиститель
F11Не используется
F12Не используется
F13Стартер 2
F14Не используется
F15Задний стеклоочиститель
F20Не используется
F21Не используется
F22Электронный блок управления тормозом
F23Парковочные/прицепные фонари
F24Правый стоп-сигнал прицепа/указатель поворота
F25Блокировка рулевой колонки
F26Не используется
F27Левый стоп-сигнал прицепа/указатель поворота
F28Не используется
F29Не используется
F30Насос омывателя
F31Не используется
F32Левая фара ближнего света
F33Передние противотуманные фары
F34 Horn
F35 Не используется
F36 Не используется
F37 Правая фара ближнего света
F38 Электродвигатель автоматического корректора фар
F39Модуль управления коробкой передач
F40Электрический центр левой задней шины/ зажигание
F41Приборный щиток
F42Отопление, вентиляция, кондиционирование
F432018-2020: Проекционный дисплей
2021: Проекционный дисплей/дополнительный дисплей с отражающей подсветкой
F44Модуль коммуникационного шлюза/Работа/Запуск
F45Не используется
F46Не используется
F47Не используется
F48Не используется
F49Внутреннее зеркало заднего вида
F502018-2020: Модуль управления топливной системой
2021: Модуль управления топливной системой/интерфейсная плата переключения передач/работа/запуск
F51Рулевое колесо с подогревом
F52Переключатель складывания сидений
F532021: Насос охлаждающей жидкости
F542018-2020: Насос охлаждающей жидкости
F55Муфта кондиционера
F562018-2020: Встроенный модуль управления шасси
F57Модуль управления двигателем/зажигание
F58Модуль управления коробкой передач/зажигание
F59Аккумулятор модуля управления двигателем
F60Модуль управления двигателем-даже
F61Датчик O2 1/MAF
F62Не используется
F63Датчик O2 2/ Канистра/Моторное масло/ Турбо
F64Аэрозатвор
F65Блок управления двигателем, трансмиссия 1
F66Блок управления двигателем, трансмиссия 2
F67Модуль управления двигателем-нечетный
F68Не используется
F69Не используется
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Не используется
F75Не используется
F76Не используется
F77Не используется
Реле
K1Стартер 1
K2Запустить/завести
K3Вакуумный насос
K4Не используется
K5Кондиционирование воздуха
K62018-2020: Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Складные сиденья
K9Не используется
K10Стартер 2

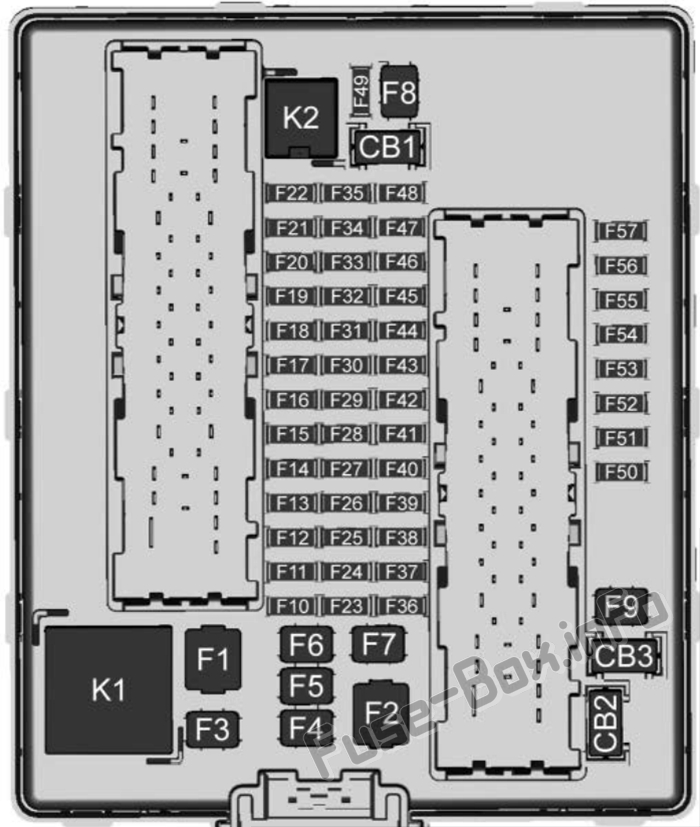

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в заднем отсеке
№Описание
F1Не используется
F2Трейлер
F3 Складные сиденья
F4 Задний вентилятор
F5Управление задним приводом
F6Не используется
F7Правое окно
F8Задний обогреватель
F9Левое окно
F10Не используется
F11Трейлер реверс
F12USB-порт/сиденья третьего ряда
F13Не используется
F14Не используется
F15Не используется
F16Не используется
F17Камера
F18Не используется
F192018-2019: Вентилируемые сиденья
2020-2021: Вентилируемые сиденья/Массаж
F24поясничный отдел
F25Не используется
F26Тормозные фонари прицепа
F272018-2019: Не используется
2020-2021: Массаж
F28Пассивный вход/пассивный старт
F29Не используется
F30Канистра вентиляция
F31Не используется
F32Зеркала с подогревом
F33USB-порт/сиденья второго ряда
F34Модуль задней двери
F352018-2020: Модуль управления топливной системой
2021: Модуль управления топливной системой / Зональный модуль топливного бака.
F36Не используется
F37Не используется
F38Оконный модуль
F39Задняя застежка
F40Модуль сиденья с памятью
F41Автоматический датчик присутствия
F42Не используется
F43Не используется
F44Не используется
F45Мотор задней подъемной двери
F46Задние сиденья с подогревом
F47Не используется
F48Не используется
F49Не используется
F50Не используется
F51Не используется
F52Модуль полуактивной системы демпфирования
F53Не используется
F54Внешний объект, вычисляющий удаленную систему/оповещение о боковой слепой зоне
F56Универсальная дистанционная система/потолочная консоль
F57Закрытие без помощи рук
CB1Не используется (автоматический выключатель)
CB2Не используется (автоматический выключатель)
CB3Задняя дополнительная розетка питания (автоматический выключатель)
Реле
K1Не используется
K2Не используется
