Предохранители и реле Citroen DS5
Схемы относятся к указанным годам и вариантам Citroen DS5. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Оглавление
Citroen DS5 хэтчбек был произведен в 2011 году, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и с бензиновым и дизельными двигателями. За это время модель претерпела рестайлинг. В этой публикации мы покажем расположение блоков предохранителей и реле Citroen DS5 со схемами и назначением элементов. Обратите внимание на предохранитель прикуривателя.
Количество элементов в ящиках и их назначение может различаться и зависеть от региона поставки, года выпуска и уровня электрооборудования.
Блок предохранителей на приборной панели
Находится внизу панели приборов за защитной крышкой со стороны водителя.

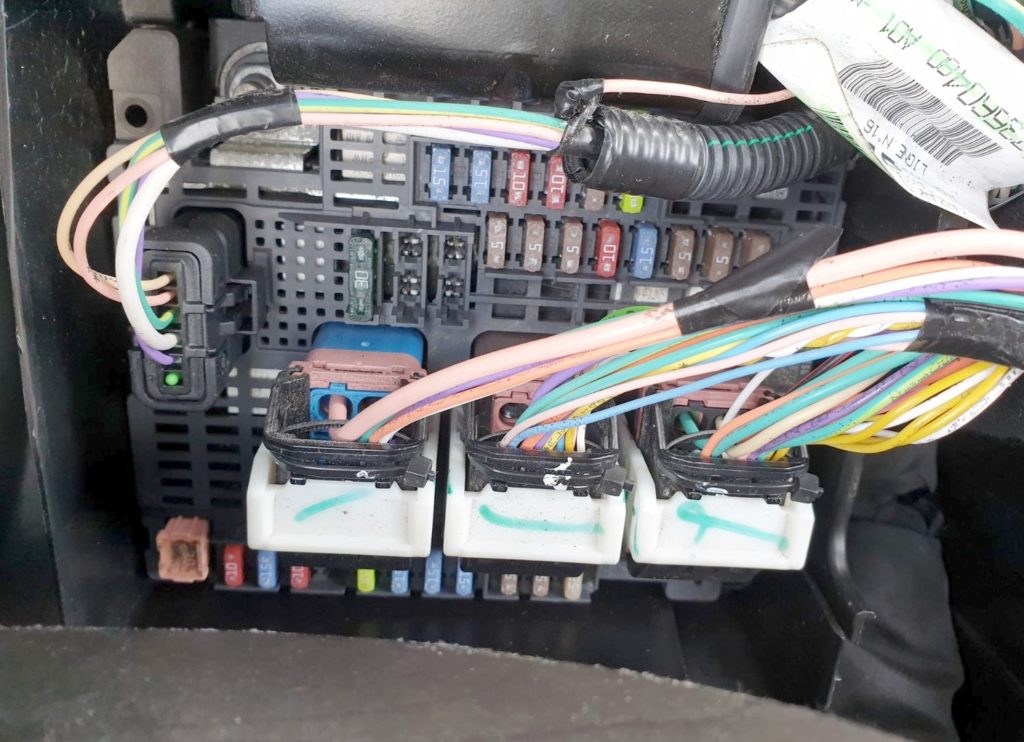

Фото — пример

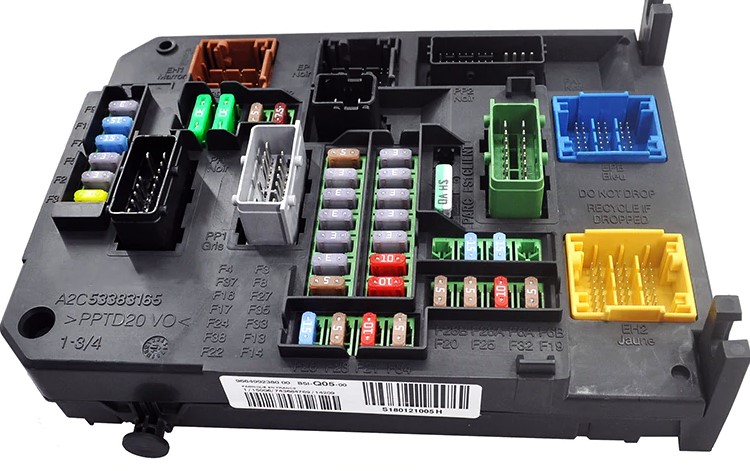

Диаграмма
Обозначение
| F6 A или B | 15A Аудиосистема |
|---|---|
| F8 | 3A Охранная сигнализация |
| F13 | 10А Передний прикуриватель , передняя розетка на 12 В. |
| F14 | 10A Задняя розетка на 12 В. |
| F16 | 3А косметическое зеркало |
| F17 | 3A Откидной борт, зеркало заднего вида |
| F28 A или B | 15A Аудиосистема |
| F30 | 20A Задний дворник |
| F32 | 10А аудиоусилитель |
За передний прикуриватель отвечает предохранитель №13, 10А.
Блок предохранителей в моторном отсеке
Находится рядом с аккумулятором в левой части моторного отсека.
Пример
Диаграмма
Деловое свидание, встреча
| F20 | 15А Насос омывателя переднего / заднего стекла |
|---|---|
| F21 | 20А Насос омывателя фар |
| F22 | 15A сигнал |
| F23 | 15А Правая фара дальнего света. |
| F24 | 15А Левая фара дальнего света. |
| F27 | 5A Регулировка левой фары |
| F28 | 5A Регулятор правой фары |

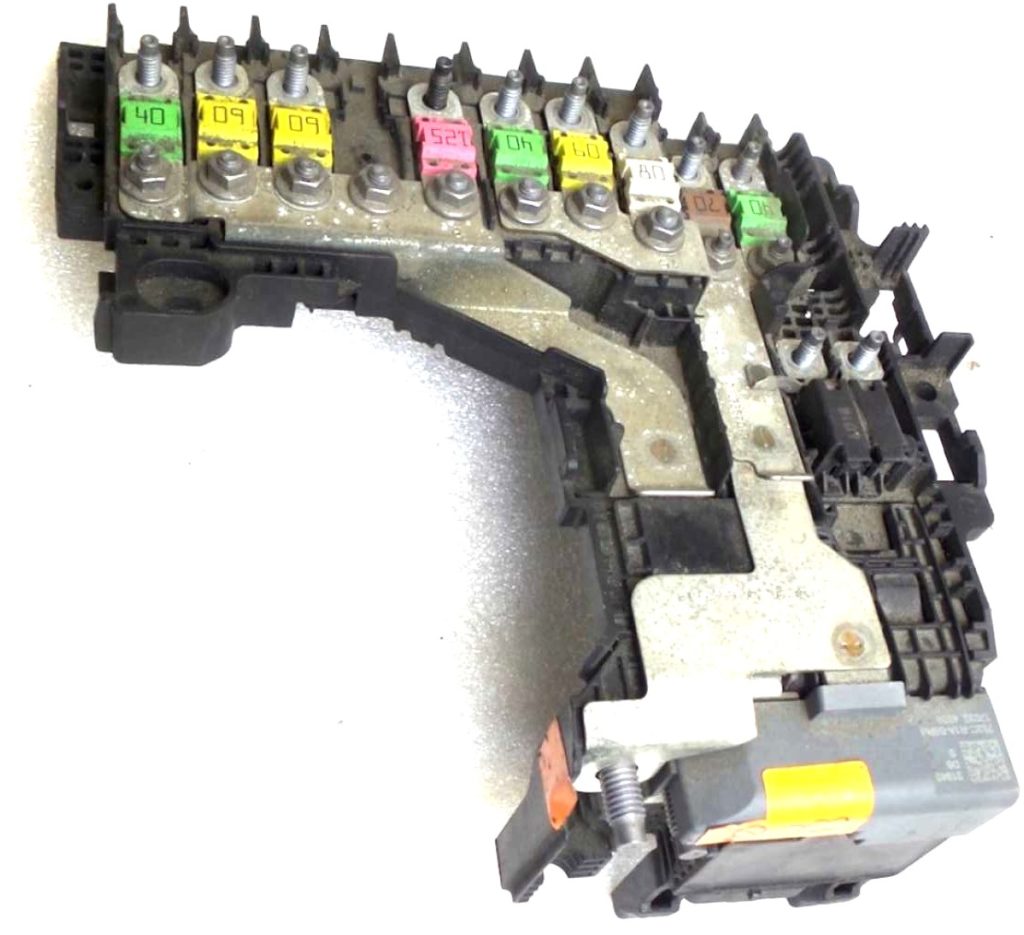

Также к крышке аккумуляторного блока можно прикрепить блок предохранителей большой мощности, выполненный в виде плавкой вставки.
Пример
