Предохранители и реле Citroen zx

Схемы относятся к указанным годам и вариантам Citroen zx. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

Citroen Zx легковой автомобиль был произведен в 1991, 1992, 1993, 1994, 1995, 1996 и 1997. Рестайлинг в 1994 году помог избавиться от недостатков конструкции и улучшить внешний вид автомобиля. Мы покажем описание предохранителей citroen zx и их расположение.

Моторного отсека

Предохранители находятся в соответствующей коробке под защитной крышкой.

Обозначение

Тип 1

• F1 — не используется
• F2 — не используется
• F3 5 Реле вентилятора охлаждения
• F4 30 Вентилятор охлаждения

Тип 2

• F1 15 Передние противотуманные фары
• F2 30 Электродвигатель вентилятора и кондиционера
• F3 30 Дополнительный вентилятор охлаждения
• F4 30 Охлаждение

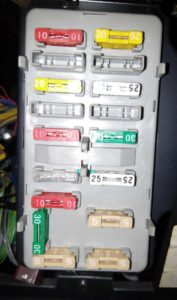

Пассажирский салон

Находится внизу слева под приборной панелью.

Фото

Назначение

1. 30 Электродвигатель вентилятора, омыватели фар, электрические зеркала, реле кондиционера, таймер омывателя фар и подогрев сидений
2. 10 Радио / кассета, приборная панель, стоп-сигналы, передняя и задняя мышь / щетки и звуковой сигнал
3. 30 Реле обогрева заднего стекла, реле электрического стеклоподъемника, реле индикаторов и вентилятора системы охлаждения
4. 25 Центральный замок и противоугонная сигнализация
5. 25 Обогрев заднего стекла и наружного зеркала с подогревом
6. 10 Чрезвычайный Агни
7. 10 Фонари заднего хода, фары и сигнальные лампы панели управления
8. 20 Радио / кассета, внутреннее освещение, прикуриватель, лампа, часы и центральный замок с дистанционным управлением
9. 30 Электрические стеклоподъемники, люк, регулировка сиденья и индикатор считывания карты
10. 20 Сигнал
11. 5 Задний противотуманный фонарь
12. 5 Правые передние и задние габаритные огни, пепельница
13. 5 Левая передняя и задняя габаритные огни, подсветка номера.
