Предохранители и реле Daewoo Nexia N100, 1994-2008
Схемы относятся к указанным годам и вариантам Daewoo Nexia N100, 1994-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Daewoo.
Оглавление
Большинство цепей питания электрооборудования корейского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне.
Рассмотрены схемы Дэу Нексия (Н100) 1-го поколения 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
В салоне

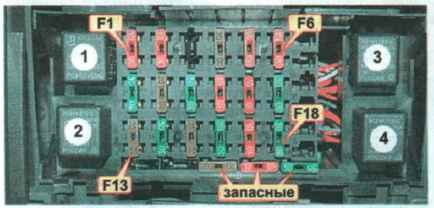

| Схема предохранителей верхней части блока | ||
|---|---|---|
 | ||
| № | Ток, A | Описание |
| F1 | 10 | Электронный блок управления двигателем |
| F2 | 10 | Габаритное освещение |
| F3 | — | Резерв |
| F4 | 20 | Дальний свет фар |
| F5 | 10 | Ближний свет и электрокорректор (левая фара) |
| F6 | 10 | Ближний свет и электрокорректор (правая фара) |
| F7 | 30 | Топливный модуль (бензонасос), форсунки |
| F8 | 20 | Указатели поворота (аварийная сигнализация), сигналы торможения |
| F9 | 30 | Стеклоочиститель и стеклоомыватель |
| F10 | 10 | Электропривод замка крышки люка заливной горловины топливного бака |
| F11 | 10 | Реле компрессора системы кондиционирования |
| F12 | 30 | Электровентилятор системы охлаждения (низкая скорость) |
| F13 | 20 | Щиток приборов, цифровые часы, предохранитель прикуривателя нексия, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла |
| F14 | 30 | Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость) |
| F15 | 20 | Плафоны освещения салона и багажного отделения, электропривод антенны |
| F16 | 30 | Электростеклоподъемники |
| F17 | 10 | Автомагнитола (питание от замка зажигания) |
| F18 | 30 | Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок |
| 1 | — | Реле-прерыватель указателей поворота и аварийной сигнализации |
| 2 | — | Электровентилятор системы охлаждения (высокая скорость) |
| 3 | — | Топливный насос (реле бензонасоса), он же fuel pump relay |
| 4 | — | Противотуманные фары |

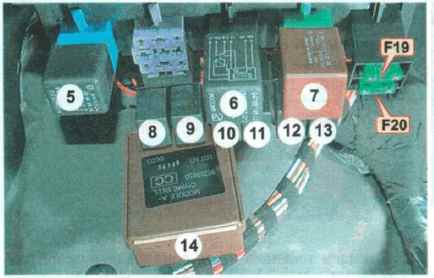

| Схема нижней части блока Нексия | |
|---|---|
 | |
| № | Предохранители/реле |
| 5 | Электровентилятор климатической установки (максимальная скорость) |
| 6 | Прерывистый режим стеклоочистителя |
| 7 | Электрообогрев заднего стекла (с функцией автоматического отключения) |
| 8 | Ближним свет фар (при включении ламп дальнего света) |
| 9 | Звуковой сигнал |
| 10 | Компрессор системы кондиционирования |
| 11 | Электровентилятор системы охлаждения (малая скорость) |
| 12 | Фары |
| 13 | Наружное освещение |
| 14 | Зуммер |
| F19 | Предохранитель электровентилятора климатической установки 30А |
| F20 | Противотуманные фары 30А |
Замена предохранителей и реле
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы.

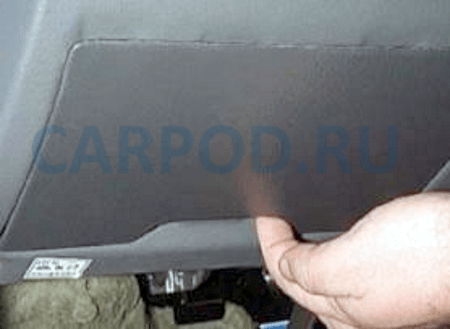

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.
Убедиться в неисправности реле можно, проверив его, или установив на его место другое — заведомо исправное.
6. Устанавливаем на место крышку блока.
