Предохранители и реле Ferrari California 2008-2014
Схемы относятся к указанным годам и вариантам Ferrari California 2008-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ferrari.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Ferrari California 2008-2014.

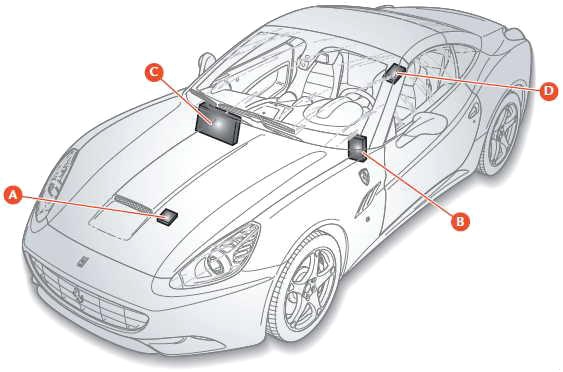

Расположение предохранителей
- А) Предохранители в моторном отсеке
- Б) Предохранители и реле бортового компьютера
- В) Предохранители и реле в салоне со стороны пассажира
- Г) Предохранители и реле в салоне на центральной консоли

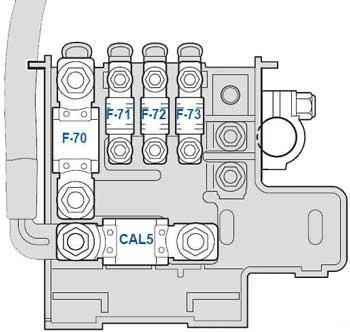

Предохранители в моторном отсеке (главные предохранители)

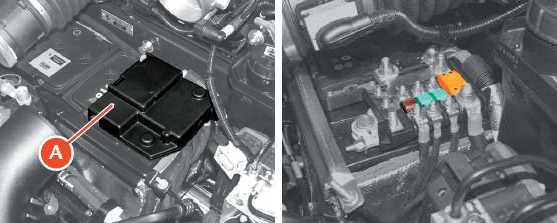

Чтобы получить доступ к этим предохранителям: откройте крышку моторного отсека и снимите крышку коробки A.
| № | А | Описание |
|---|---|---|
| CAL2 | CAL2 | Источник питания (стартер и генератор). |
| F70 | 150 | Блок питания и реле двигателя |
| F71 | 40 | Насос с жестким верхом |
| F72 | 40 | Мощность стояночного тормоза |
| F73 | 70 | Питание ЭБУ приборной панели |

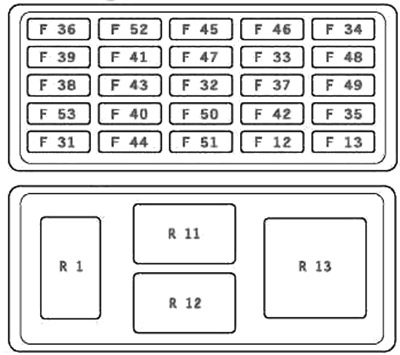

Предохранители и реле бортового компьютера

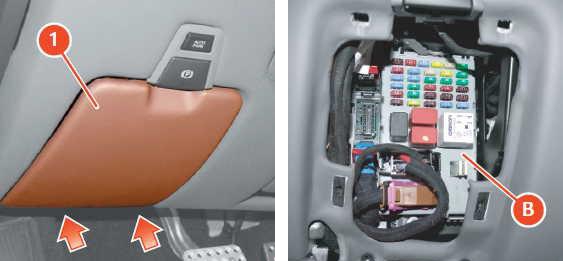

Чтобы получить доступ к этим предохранителям, снимите крышку 1, отвернув два винта крепления.
| № | А | Описание |
|---|---|---|
| F12 | 15 | Правый дальний свет |
| F13 | 15 | Левый дальний свет |
| F31 | 7,5 | Блок переменного тока, разъем бортового компьютера |
| F32 | 10 | Купольные фары, фонари для ног и луж, боковые габаритные огни, дополнительные задние фонари. |
| F35 | 7,5 | Управление педалью сцепления. Круиз-контроль. Усилитель руля. Балки. |
| F36 | 10 | Спутниковая сигнализация, парктроник, лючок бензобака. |
| F37 | 10 | Управление стоп-сигналом. |
| F38 | 15 | Замок багажного отделения |
| F39 | 15 | Радио, диагностический разъем, интерфейс CAN-бокса. |
| F40 | 30 | Обогрев заднего стекла |
| F42 | 7,5 | Генератор |
| F43 | 30 | Стеклоочистители |
| F44 | 20 | Обогрев сиденья пассажира, прикуриватель |
| F46 | 20 | Жесткий верх |
| F47 | 30 | Дверь со стороны водителя |
| F48 | 30 | Дверь со стороны пассажира |
| F49 | 7,5 | Выключатели и органы управления освещением салона |
| F50 | 7,5 | Подушки безопасности |
| F51 | 7,5 | Полуавтоматическая коробка передач, кнопка запуска двигателя |
| F52 | 15 | Электророзетка обогрева сиденья водителя |
| F53 | 10 | Приборная доска |
| T01 | 20 | Реле ближнего света |
| T11 | 30 | Реле обогрева заднего стекла |
| T12 | 30 | Услуги ретрансляции 1 |
| T13 | — | Поставка услуг перемычки 2 |

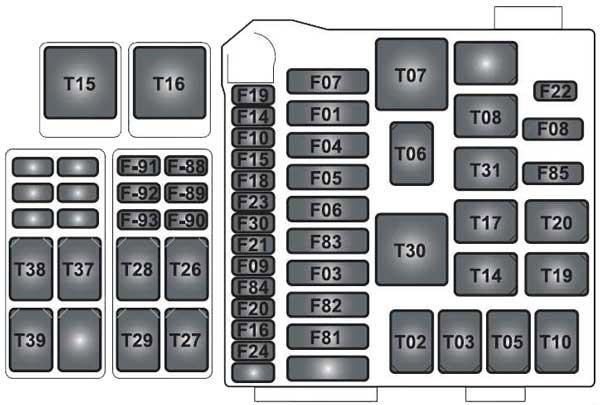

Предохранители и реле со стороны пассажира

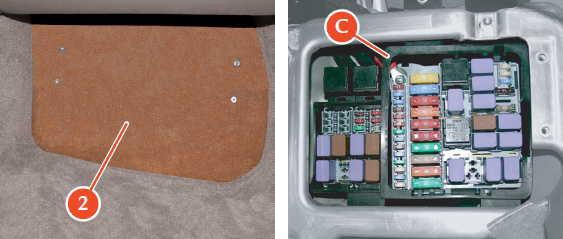

Чтобы получить доступ к этим предохранителям, снимите подножку пассажира 2, отвернув четыре винта крепления.
| № | А | Описание |
|---|---|---|
| F01 | 60 | +30 Вентиляторы радиатора (первая скорость) |
| F02 | 30 | +30 АБС (клапаны) |
| F03 | 30 | +30 Замок зажигания |
| F04 | 50 | +30 АБС (помпа) |
| F05 | 40 | +30 Система кондиционирования и отопления |
| F06 | 50 | +30 Вентиляторы радиатора (вторая скорость) |
| F07 | 20 | +30 рога |
| F08 | 7,5 | Компрессор системы кондиционирования и отопления |
| F09 | 7,5 | +30 дополнительных стоп-сигналов |
| F10 | 15 | +30 реле замка багажника |
| F11 | 25 | Левобережные кислородные датчики |
| F14 | 15 | +30 дальний свет |
| F15 | 7,5 | +30 обнаружение генератора |
| F16 | 25 | +30 Электропитание системы управления двигателем правого берега |
| F17 | 25 | +30 Электропитание системы управления двигателем левого берега |
| F18 | 10 | +30 Электропитание системы впрыска левого ряда цилиндров, главное реле впрыска левого ряда цилиндров |
| F19 | 10 | +30 Электропитание системы впрыска правого ряда цилиндров, обмотка главного реле системы впрыска правого ряда цилиндров |
| F20 | 30 | +30 главное реле правой системы впрыска |
| F21 | 15 | +30 Топливный насос 2 |
| F22 | 15 | Левый берег (катушка зажигания) |
| F23 | 10 | +30 ABS (электронная) |
| F24 | 15 | Правый берег (катушка зажигания) |
| F30 | 30 | +30 Пусковое реле |
| F81 | 40 | +30 Дополнительный блок питания ЭБУ |
| F82 | 70 | +30 ЭБУ приборной панели и блок питания ЭБУ багажного отделения |
| F83 | 50 | +30 Реле воздушного насоса |
| F84 | 15 | +30 Реле топливного насоса 1 |
| F85 | 25 | Омыватель фар |
| F87 | 25 | Датчики кислорода правый берег |
| F88 | 10 | +15 система впрыска левого ряда цилиндров |
| F93 | 30 | +30 предохранитель узла управления подвеской |
| T02 | 30 | Реле дальнего света |
| T05 | 30 | Реле топливного насоса 2 |
| T06 | 30 | Реле привода замка багажника |
| T07 | 50 | Реле звукового сигнала |
| T08 | 30 | Реле компрессора системы кондиционирования и отопления |
| T09 | 30 | Главное реле системы впрыска левого ряда цилиндров |
| T10 | 30 | Главное реле системы впрыска правого ряда цилиндров |
| T14 | 30 | Реле топливного насоса 1 |
| T15 | 50 | Реле вентилятора радиатора (вторая скорость) |
| T16 | 50 | Реле вентилятора радиатора (первая скорость) |
| T17 | 10 20 | Реле INT / A (устройства исключены при зажигании) |
| T19 | 30 | Реле управления стоп-сигналами. |
| T20 | 30 | Пусковое реле |
| T26 | 30 | Реле стеклоочистителя (первая скорость) |
| T27 | 30 | Реле стеклоочистителя (вторая скорость) |
| T28 | 30 | Реле насоса омывателя лобового стекла |
| T29 | 30 | Реле дополнительного стоп-сигнала (третий стоп-сигнал) |
| T30 | 50 | Реле воздушного насоса |
| T37 | 30 | Реле левого дополнительного заднего фонаря |
| T38 | 30 | Блок питания светодиодного модуля левой фары |
| T39 | 30 | Блок питания светодиодного модуля правой фары |
| T31 | 30 | Реле насоса омывателя фар |

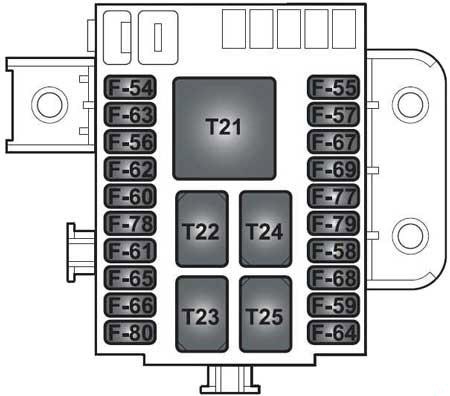

Предохранители и реле центральной консоли

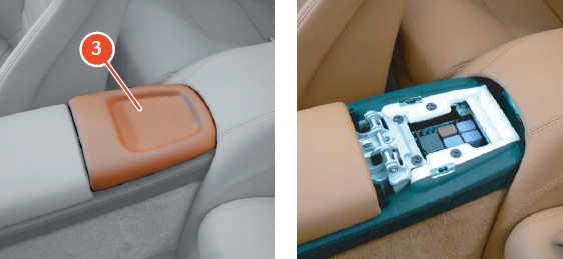

Чтобы получить доступ к этим предохранителям, снимите заслонку 3 с центральной консоли.
| № | А | Описание |
|---|---|---|
| F54 | 20 | +30 HI-FI усилитель |
| F56 | 30 | +30 Положение водителя |
| F57 | 7,5 | Боковые маркеры 1 (левый передний и правый задний) |
| F59 | 7,5 | Фары заднего хода |
| F60 | 30 | +30 Место пассажира |
| F61 | 7,5 | +30 Положение водителя (электронное) |
| F62 | 7,5 | +30 Место пассажира (электронное) |
| F63 | 15 | +30 Главное реле полуавтоматической коробки передач |
| F64 | 7,5 | Привод лючка топливного бака |
| F65 | 20 | Привод дверного замка |
| F66 | 7,5 | +30 Полуавтоматическая коробка передач |
| F67 | 7,5 | Боковые маркеры 2 (правый передний и левый задний) |
| F78 | 15 | +30 Зарядное устройство |
| F80 | 30 | +30 Усилитель BassBox |
| T21 | 50 | Реле бокового маркера |
| T22 | 30 | Реле фонарей заднего хода |
| T23 | 30 | Реле лючка заливной горловины |
| T24 | 30 | Дополнительное реле задних фонарей |
| T25 | 30 | Главное реле полуавтоматической коробки передач |
