Предохранители и реле Fiat Punto 2005-2011
Схемы относятся к указанным годам и вариантам Fiat Punto 2005-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Fiat Punto 2005-2011.

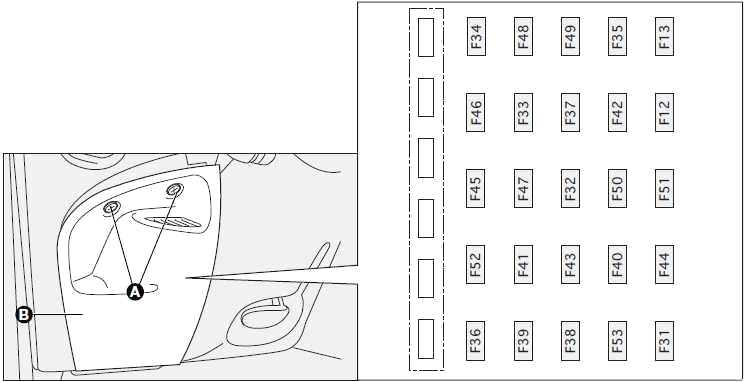

Схема блока предохранителей на приборной панели
| № | А | Функция предохранителя |
|---|---|---|
| F12 | 10 | Правая фара ближнего света |
| F13 | 10 | Левая фара ближнего света, прибор наводки фары, прибор прицеливания фары |
| F31 | 7,5 | Фонарь заднего хода, Ручной климат-контроль, Катушки дистанционного переключателя ЭБУ в моторном отсеке, Блок управления системой помощи при парковке |
| F32 | 15 | Световая система |
| F33 | — | Свободно |
| F34 | — | Свободно |
| F35 | 10 | Датчик воды в фильтре дизельного топлива (дизельные версии), электроусилитель руля |
| F36 | 15 | Система сабвуфера |
| F37 | 10 | Панель приборов и сигнальные лампы (с включенным зажиганием), стоп-сигналы, дополнительный стоп-сигнал (третий стоп-сигнал) |
| F38 | 20 | Система блокировки дверей |
| F39 | 10 | Багажник, потолочный светильник, + 30 утилит (звуковая система, предустановка сотового телефона, диагностический разъем EOBD) |
| F40 | 25 | Обогрев заднего стекла |
| F41 | 7,5 | Зеркала заднего вида с подогревом |
| F42 | 7,5 | Блок управления ABS (питание на замок зажигания), выключатель на педали тормоза |
| F43 | 30 | Насос омывателя ветрового / заднего стекла, Стеклоочиститель |
| F44 | 20 | Зажигалка |
| F45 | 15 | Передние сиденья с подогревом |
| F46 | 15 | Люк |
| F47 | 20 | Левый передний стеклоподъемник |
| F48 | 20 | Передний правый стеклоподъемник |
| F49 | 7,5 | + 15 утилит (аудиосистема, круиз-контроль, контроль отключения системы ASR, предварительная настройка сотового телефона, контрольные лампы приборной панели, переключатель подогрева сиденья, датчики системы ESP, датчик дождя, сигнальная лампа пристегнутого ремня безопасности) |
| F50 | 7,5 | Система подушек безопасности |
| F51 | 7,5 | Освещение приборной панели, Прикуриватель, Подсветка номерного знака |
| F52 | 15 | Обогрев заднего стекла, Стеклоочиститель заднего стекла |
| F53 | 10 | Аварийные огни, указатели поворота, приборная панель и сигнальные лампы (питание от аккумулятора) |

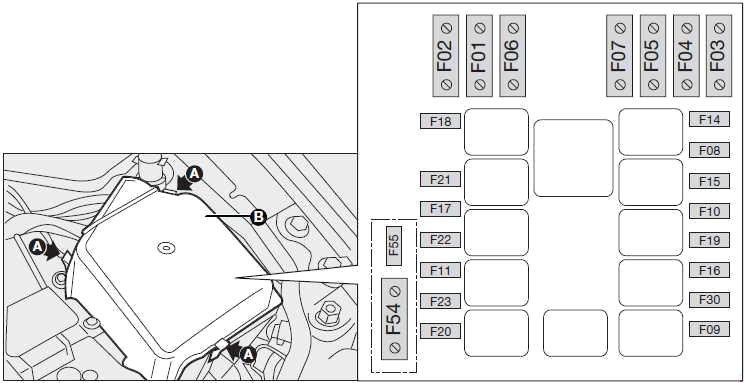

Схема блока предохранителей в моторном отсеке
| № | А | Функция предохранителя |
|---|---|---|
| F01 | 70 | Питание приборной панели: стандартные функции |
| F02 | 40 | Питание приборной панели: дополнительные функции |
| F03 | 20 | Выключатель зажигания |
| F04 | 60 | Система ABS / ESP |
| F05 | 60 | Электроусилитель руля |
| F06 | 30 | Односкоростной вентилятор радиатора (версия 1,28 В с обогревателем) |
| Первая скорость вентилятора радиатора (версии 1,28 В с ручной системой климат-контроля) | ||
| F07 | 50 | Вторая скорость вентилятора радиатора (версия 1.28V с ручной системой климат-контроля) |
| F08 | 30 | Вентилятор салона |
| F09 | 20 | Омыватель фар |
| F10 | 15 | Рог |
| F11 | 15 | Вторичные нагрузки системы управления двигателем, Блок управления свечами накаливания, Электромагнитный клапан рециркуляции бензина, Генератор тахометра, Лямбда-зонд |
| F14 | 10 | Правая фара дальнего света |
| F15 | 10 | Левая фара дальнего света |
| F16 | 7,5 | Блок управления двигателем (питание на замок зажигания), реле системы охлаждения двигателя |
| F17 | 10 | Блок управления двигателем (мощность) |
| F18 | 7,5 | Блок управления двигателем (+ аккумулятор), реле системы охлаждения двигателя |
| F19 | 7,5 | Компрессор с ручным управлением климат-контролем |
| F20 | 20 | Подогреваемый фильтр дизельного топлива |
| F21 | 15 | Топливный насос |
| F22 | 20 | Катушки зажигания, форсунки, топливный насос (версия 1.28V) |
| F24 | 7,5 | 15/54 блок управления электроусилителем руля |
| F30 | 15 | Противотуманные огни |
| F54 | 60 | Система подогрева свечей накаливания |
