В этой статье рассмотрен блок предохранителей Ford Escort второго поколения (Северная Америка) для 1994–1996 годов. Ниже приведены схемы предохранителей Ford Escort 1994, 1995, 1996, а также расположение и назначение каждого предохранителя.
Схема предохранителей Ford Escort 1994-1996
Содержание
Блок предохранителей салона
Блок предохранителей салона

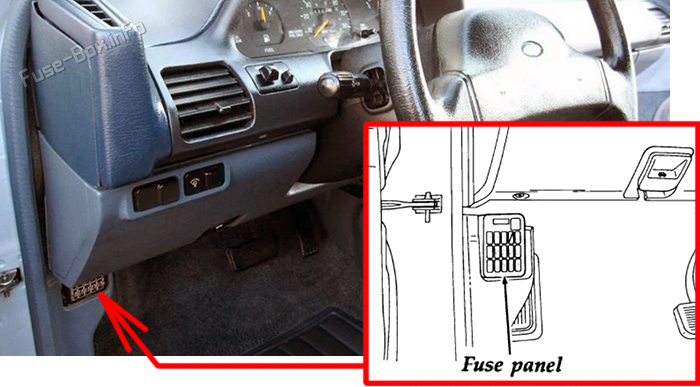

Расположение блока предохранителей
Блок предохранителей в салоне расположен под приборной панелью перед дверью водителя.

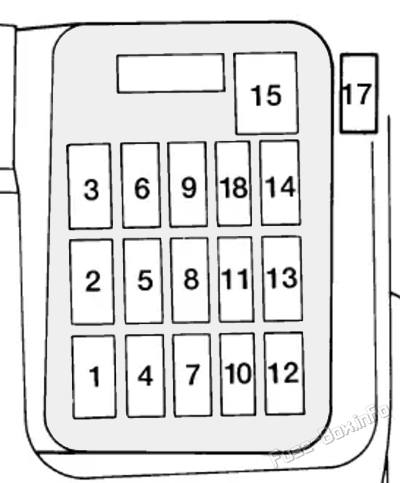

Схема блока предохранителей
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 10A | Индикатор включения A/C, реле кондиционера, переключатель кондиционера, модуль дневных ходовых огней, реле дневных ходовых огней, мотор заднего дворника и помпы омывателя, реле отключения режима полного открытия газа |
| 2 | 30A | Замок двери |
| 3 | 20A | Стоп-сигнал, модуль электронного автоматического трансаксла, блок управления трансмиссией, дополнительный стоп-сигнал, звуковой сигнал, система блокировки переключения передач, система контроля скорости |
| 4 | 15A | Аварийный мигающий сигнал, передний и задний поворотники, сигнальная лампа поворота |
| 5 | 30A | Модуль управления пассивным ремнем, двигатель пассивного ремня |
| 6 | 15A | Блок управления трансмиссией (1,8 л), внешние огни, салонная подсветка, реле стояночных огней, модуль предупреждающего сигнала |
| 7 | 15A | Светильник купола и карты, переключатель блокировки двери, цепи моторного отсека, подсветка ключа зажигания, багажная лампа, усилитель премиум-звуковой системы, радио (память), блок управления трансмиссией, система блокировки переключения передач, подсветка зеркала на козырьке, модуль предупредительного сигнала |
| 8 | 30A | Мотор стеклоподъемника |
| 9 | 15A | Мотор привода люка (Moon Roof) |
| 10 | 15A | Система охлаждения вентилятора, реле питания блока управления трансмиссией |
| 11 | 15A | Диагностический модуль подушки безопасности, задние габариты, комбинация приборов, блок мигающих огней, модуль управления пассивным ремнем, блок управления трансмиссией (только для Канады), система блокировки переключения передач, система регулировки скорости, указатели поворота, модуль предупреждающего сигнала |
| 12 | 15A | Модуль регулировки яркости приборной панели, радио, зеркало с дистанционным управлением |
| 13 | 20A | Мотор переднего дворника и помпы омывателя, регулятор интервала, переключатель интервального режима дворников и омывателя |
| 14 | 20A | Блок управления трансмиссией (1,8 л), обогрев заднего стекла |
| 15 | 30A CB | Мотор вентилятора, блок управления трансмиссией (1,8 л) |
| 16 | 10A (1.9L) / 20A (1.8L) | Нагреватель кислородного датчика отработавших газов (двигатель 1,9L) (со стороны жгута, не показан), сигнальная звуковая сирена (со стороны жгута, не показан) |
| 17 | 20A | Прикуриватель (со стороны жгута) |
| 18 | 10A | Антиблокировочная тормозная система (1,8 л) |
Блок предохранителей моторного отсека
Блок предохранителей моторного отсека

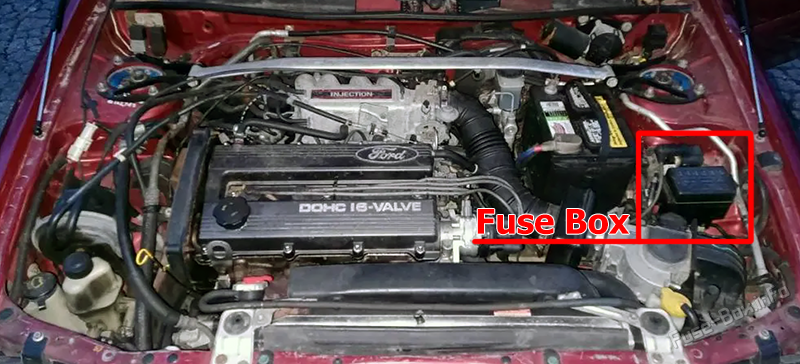

Расположение блока предохранителей
Блок предохранителей находится под капотом рядом с аккумулятором.

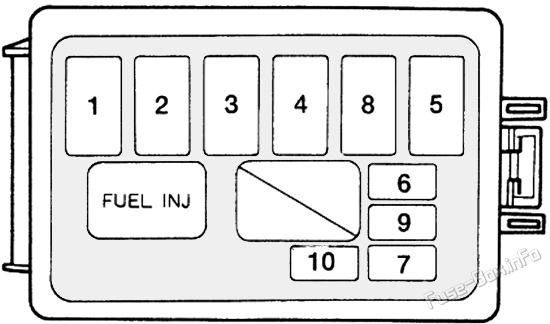

Схема блока предохранителей
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 30A | Зарядная система (1,8 л), система впрыска топлива |
| 2 | 30A FL | Дневные ходовые огни (Канада), противотуманные огни, фары, сигнал дальнего света |
| 3 | 80A FL (1.8L) / 100A FL (1.9L) | Зарядная система, блок предохранителей моторного отсека (ABS, кондиционер, BTN, вентилятор, звуковой сигнал [1.8L]), управление двигателем, комбинация приборов (только для механической трансмиссии), блок предохранителей салона (прикуриватель, обдув стекла, ABS двигателя, обогреватель, HEGO [1.9L], приборная шкала, стеклоподъемник, радио, задний дворник, люк), пусковая система |
| 4 | 60A FL (1.8L) / 40A FL (1.9L) | Зарядная система (1,9 л), блок предохранителей салона (ремни безопасности, замок дверей, аварийный сигнал, салонная подсветка, стоп-сигналы, задние огни) |
| 5 | 30A (1.8L MTX) / 40A (1.9L, 1.8L ATX) | Система охлаждения вентилятора |
| 6 | 10A (1.9L) / 20A (1.8L) | Магнитная муфта кондиционера, блок управления трансмиссией (1,9 л) |
| 7 | 10A FL (1.8L) | Реле топливного насоса, блок управления трансмиссией |
| 7 | 20A (1.9L) | Топливный насос |
| 8 | 60A (1.8L) | Антиблокировочная тормозная система |
| 9 | 10A | Диагностический модуль подушки безопасности |
| 10 | 20A (1.8L) | Топливный насос |
| 10 | 10A (1.9L) | OBD-II (разъём обмена данными) |
