Предохранители и реле Holden Colorado Rc 2009-2012
Схемы относятся к указанным годам и вариантам Holden Colorado Rc 2009-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем первое поколение Холдена Колорадо (Alden Colorado).RC), изготовленные из 2008 в адрес 2012. Вот вы найдете блок предохранителей диаграммы Холден Колорадо 2009, 2010, 2011 и 2012, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Colorado RC
Содержание
Сопоставимость пассажиров блок предохранителей

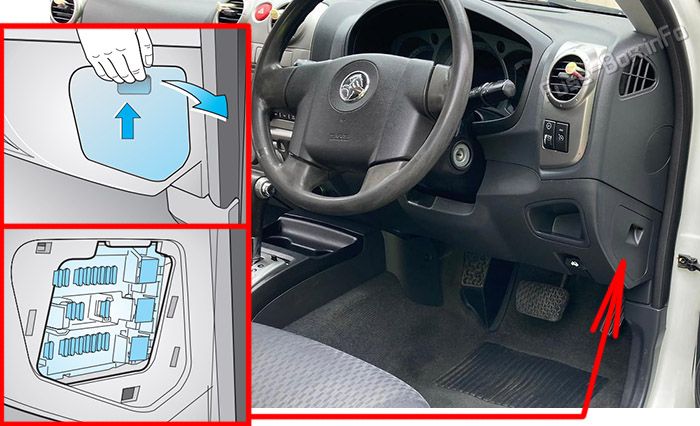

Расположение блока предохранителей
Взрывозащитный щит расположен справа от приборной панели.
Чтобы открыть крышку предохранителя, открыть дверь водителя, вытащить верхнюю часть крышки, затем встать вниз.

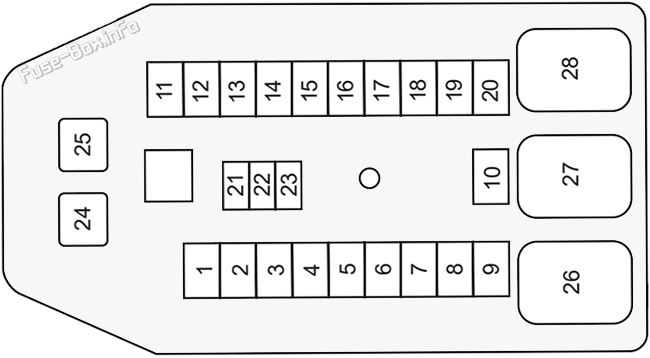

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 10A | Метер |
| 2 | - | - |
| 3 | 10A/15A | Горючее L4: IG рулон HFV6 Двигатель Дизель:TCM |
| 4 | 15A | Задний огонь |
| 5 | 10A | Поверни свет |
| 6 | 10A | Элекс.IG |
| 7 | 10A | Горючее L4 Двигатель HFV6: ECU Дизель: Двигатель |
| 8 | 10A | ABS / 4WD |
| 9 | 20A | Очиститель пашины |
| 10 | 10A | SRS |
| 11 | 10A | Звук |
| 12 | 20A | Сигары и аккуратные розетки |
| 13 | 15A | Звуко (+B) |
| 14 | 20A | Замок двери |
| 15 | 10A | Метер (+B) |
| 16 | 10A | Светлое освещение |
| 17 | - | - |
| 18 | 15A | Остановить свет |
| 19 | - | - |
| 20 | 10A | Запуск |
| 21 | 10A | резерв |
| 22 | 15A | резерв |
| 23 | 20A | резерв |
| 24 | 20A | HFV6 Дизель:RR (запал с медленной надувной заслонкой) |
| 25 | 30A | HFV6, дизельный двигатель: энергетическое окно (медленный взрыватель) |
| 26 | HFV6 Дизель:RR Дефог реле | |
| 27 | HFV6, Дизель: Электура с электрическим окном | |
| 28 | - | - |
Сопоставимость двигателей блок предохранителей

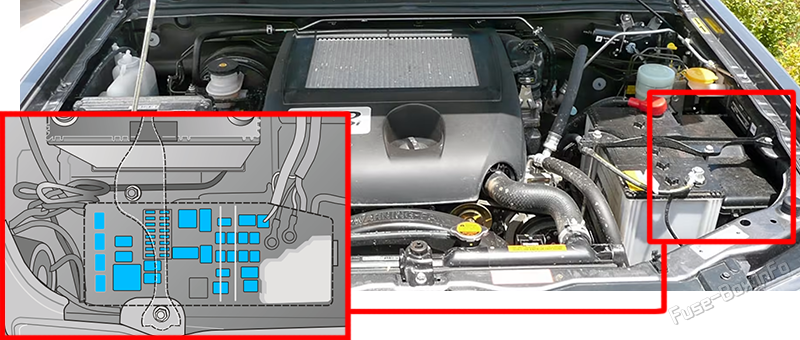

Расположение блока предохранителей
Это блок предохранителей- расположена с пассажирской стороны моторного отделения. В ней содержатся предохранители, основные взрыватели и реле.
Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей В сторону двигателя и выпустить две вкладки с противоположной стороны.

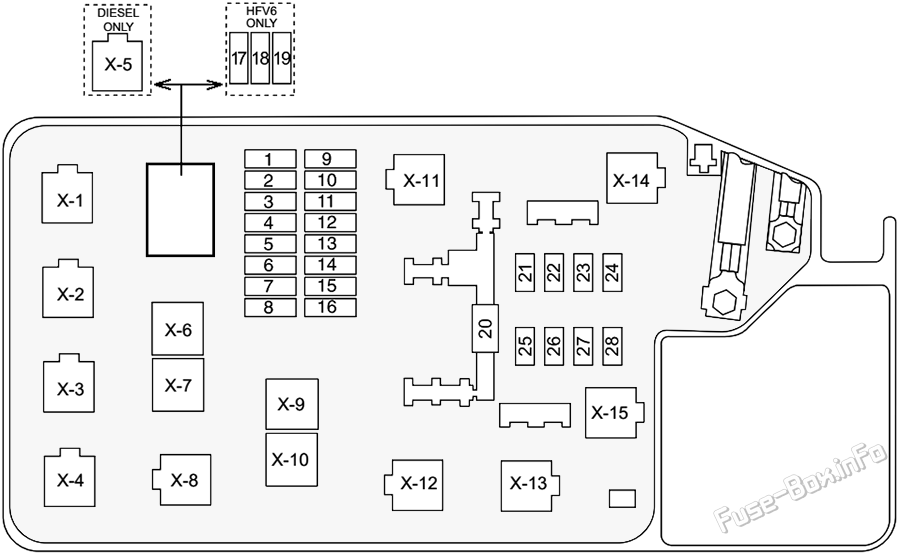

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 10A/15A | Горючее L4: ECM (15A) HFV6: ECM (15A) Дизель:ACG (S) (10A) |
| 2 | 10A/15A | HFV6: O2 Сенсор (средний) 15A) Дизель:ECM (B) (10A) |
| 3 | 10A/20A | Горючее L4:: прицеп (прицеп) 20A) HFV6: ECM (B) (10A) Дизельные двигатели: топливный насос (10A) |
| 4 | 10A | Горючее L4: ACG (S) HFV6: TCM/PIM (B) Дизель: Двигатель |
| 5 | 10A | Н/легковые (небольшое значение) RH) |
| 6 | 10A | Н/легковые (небольшое значение) LH) |
| 7 | 10A | Н/легкое (незначительное) RH) |
| 8 | 10A | Н/легкое (незначительное) LH) |
| 9 | 20A | Горючее L4:: Топливный насос HFV6:: Прицеп Дизельные двигатели: прицеп |
| 10 | 10A/20A | Горючее L4: O2 Сенсор () 10A) Конд. Вентилятор (вентилятор) 20A) |
| 11 | 10A | Светофор (в клетке) RH) |
| 12 | 10A | Иллюми & задний огонь (LH) |
| 13 | 10A | A/C |
| 14 | 10A | HFV6: 4WD Дизель: 4WD |
| 15 | 10A | Рог |
| 16 | 10A | Опасность |
| 17 | 15A | HFV6: O2 Сенсоры |
| 18 | 15A | HFV6: IGN. (показатель) RH) |
| 19 | 15A | HFV6: IGN. (показатель) LH) |
| Замедлительные взрыватели | ||
| 20 | 100A/120A | Горючее L4:: Основные (в процентах) 100A) Дизель: основной (120A) |
| 21 | 20A/40A | HFV6:: Фирменный туманный огонь (Frt fluck fight) 20A) Дизель:ABS-1 (40A) |
| 22 | 20A/60A | HFV6: Красный. Вентилятор (вентилятор) 60A) Дизель:ABS-2 (20A) |
| 23 | 20A/40A | Горючее L4: Конд. Вентилятор (вентилятор) 20A) HFV6:: Топливный насос (топливный насос) 20A) Дизель:ECM (40A) |
| 24 | 40A | IG-1 |
| 25 | 30A | HFV6:: Выпускник Дизель: |
| 26 | 20A/40A | Горючее L4:: Фирменный туманный огонь (Frt fluck fight) 20A) HFV6: ABS-1 (40A) Дизельные двигатели: туманный огонь (Frt Fluck) 20A) |
| 27 | 20A/30A/60A | Горючее L4:: Выдувка (внизу) 30A) HFV6: ABS-2 (20A) Дизель: Глоу (сжигание) 60A) |
| 28 | 50A/60A | Горючее L4: IG-2 (50A) HFV6: IG-2 (60A) Дизель:IG-2 (60A) |
| Релей: | ||
| X-1 | Горючее L4:: Огни для подсветки гвоздей HFV6:: Туманный свет Дизель: туманный свет |
|
| X-2 | Горючее L4:: Топливный насос HFV6:: Огни для подсветки гвоздей Дизель: фонарь |
|
| X-3 | Рог | |
| X-4 | Н/легкий замер | |
| X-5 | Дизель: Глоу | |
| X-6 | Горючее L4:: стартер HFV6:: фара Дизельные двигатели: фара |
|
| X-7 | Горючее L4:: фара Дизель: Стартер отрезают |
|
| X-8 | Дизель: стартер | |
| X-9 | Горючее L4:: Фирменный туманный огонь Конд. вентилятор |
|
| X-10 | Горючее L4: Конд. вентилятор Дизель: передача |
|
| X-11 | Теплоприбор | |
| X-12 | HFV6: ECM основной Дизель:ECM основной |
|
| X-13 | Горючее L4: Стартер вырезают HFV6:: Топливный насос Дизельные двигатели: топливный насос |
|
| X-14 | А/С. | |
| X-15 | Горючее L4:: термометр A/C HFV6:: стартер Дизельные двигатели: термометры A/C |
