Предохранители и реле Holden Commodore Ve 2006-2013

Схемы относятся к указанным годам и вариантам Holden Commodore Ve 2006-2013. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем Commodore четвертого поколения (Alden Commodore).VE), изготовленные из 2006 в адрес 2013. Вот вы найдете блок предохранителей диаграммы Холден Коммодор VE 2006, 2007, 2008, 2009, 2010, 2011 и 2012, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Commodore VE

Holden Commodore (VE; 2006-2013)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

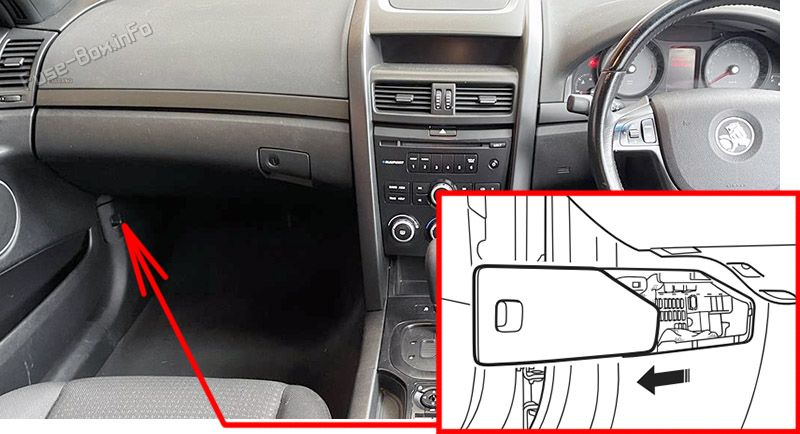

Нажимаю на слот в крышке взрывателя и скользишь назад, чтобы получить доступ к стержню взрывателя.Location of the fuses in the passenger compartment: Holden Commodore VE (2006-2013)

Схема блока предохранителей

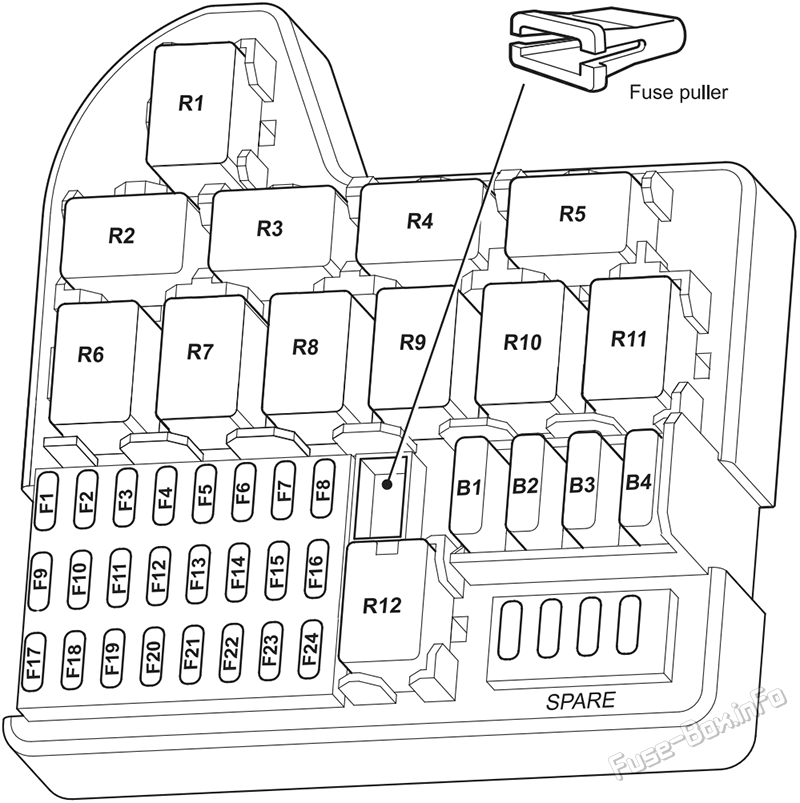

Interior fuse box diagram: Holden Commodore VE (2006-2013)

Определение взрывателей под приборной панелью
№АмпыФункция
F110ASIR (SRS) / AIRBAGS
F210A/30ABOOT RELEASE
F325ADOOR LOCKS
F415AINADVERT POWER / LED DIM
F515ACOURTESY LIGHTS / RT FT TURN SIGNAL
F615ATURN SIGNAL RIGHT, SIDE AND REAR
F710AINST / CNTR DISP / RFA / DLC (согласно 2007)
EDI (согласно 2012)
F815ATURN SIGNALS LEFT-LAMPS
F910ABCM LOGIC
F1015ASTOP LIGHTS / PARKING ASSIST
F1115ACONSOLE LIGHTING
F122AIGN SW / THEFT DETERRENT
F1320Aприкуриватель (согласно 2007, 2008 и 2010)
REAR LIGHTER (согласно 2012)
F1420AFRONT APO (AUXILIARY розетка питания) (согласно 2007, 2008 и 2010)
CONSOLE APO (AUXILIARY розетка питания) (согласно 2012)
F152AEXTERIOR MIRRORS (OSRM) (согласно 2007 и 2008)
OUTSIDE MIRROR/RPA OPTION (согласно 2010 и 2012)
F1610APHONE / KEY LK / ISRVM / RAIN SENSOR
F1720ASUNROOF
F1820AREAR WIPER (согласно 2010 и 2012)
F19-SPARE
F20-SPARE
F21-SPARE
F2220AFRONT LIGHTER / FRONT APO (согласно 2012)
F232ASTRG WHEEL ILLUMINATION
F242ARAP CONTROL PWR WDO
Выключатели цепи
B120APOWER WINDOWS BATTERY
B220APOWER WINDOWS RAP
B320APOWER SEATS
B4-SPARE
Реле
R1RAP-RETAIN ACCESSORY POWER RELAY
R2ALL DOOR LOCK RELAY
R3PAS DOOR UNLOCK RELAY
R4SPARE
R5BOOT RELEASE
R6DRIVERS DOOR UNLOCK RELAY
R7SPARE
R8ACCESSORY POWER RELAY
R9FUEL SHUT/OFF SOLENOID RELAY (согласно 2012)
R10FUEL SHUT/OFF SOLENOID RELAY (согласно 2012)
R11SPARE
R12FUEL PUMP RELAY (согласно 2007, 2008 и 2010)

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

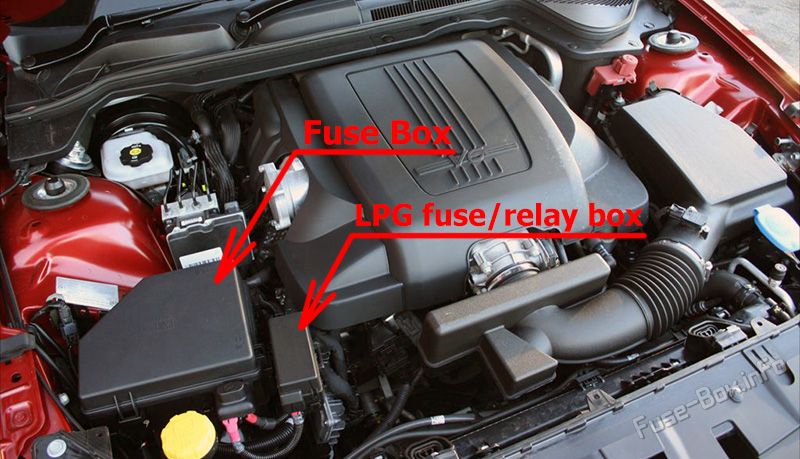

Уберите обложку из клипа.Location of the fuses in the engine compartment: Holden Commodore VE (2006-2013)

Схема блока предохранителей

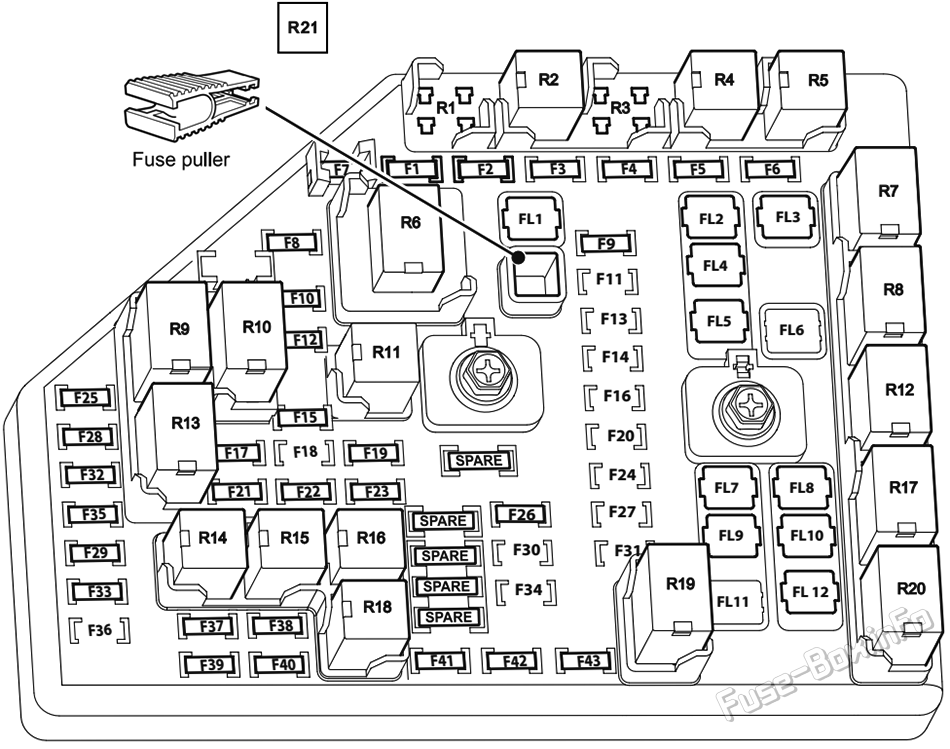

Under-hood fuse box diagram: Holden Commodore VE (2006-2013)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыФункция
FL120A/50ABATT MAIN 4 (50A, согласно 2007)
5.1.2 Взрывной тормозной насос (в случае тормозов) 20A, согласно 2010 и 2012)
FL240AREAR DEFOG
FL340AABS MOTOR
FL450ABATT MAIN 3 (согласно 2007, 2008 и 2010)
FL550ABATT MAIN 1
FL6-SPARE
FL750ABATT MAIN 2
FL840ASTARTER
FL940AHVAC BLOWER MOTOR
FL1030AFAN 1 ENGINE COOLING (RIGHT)
FL11-SPARE
FL1230AFAN 2 ENGINE COOLING (LEFT)
F110ACOMM ENABLE
F210AA/C CONTROL-HVAC CONTROL MODULE (согласно 2007 и 2008)
HVAC BATT (согласно 2010 и 2012)
F310A/15ABACK UP LAMP (15A, согласно 2007, 2008 и 2010)
REVERSE LIGHT (10A, согласно 2012)
F415AFOG LAMPS (FRONT)
F525AABS VALVES
F6-SPARE
F730AHEADLAMP WASH (согласно 2010 и 2012)
F815AHORN MAIN
F915ATCM
F1010A/20ALEFT LOW BEAM (BASE/HID)
F1110AVAPORISER CONTROL MODULE (VCM) (согласно 2012)
F1210A/20ARIGHT LOW BEAM (BASE/HID)
F13-SPARE
F14-SPARE
F1530AFRONT WIPER
F16-SPARE
F1710AHORN THEFT
F1810AA/C CLUTCH (согласно 2012)
F1910ARIGHT HIGH BEAM
F20-SPARE
F2115AFRONT WASHER (WSW)
F22-SPARE
F2310ALEFT HI BEAM
F24-SPARE
F2515AREVERSE LOCKOUT (согласно 2007 и 2008)
REVERSE LOCKOUT / TOSS (согласно 2010)
REVERSE LOCKOUT/ TOSS/ FLEX FUEL SNSR (согласно 2012)
F2625AREAL TIME DAMPING
F27-SPARE
F2815AECM 1 (согласно 2007 и 2008)
ECM 1 (LY7/L76/L98/LS3)/ нечетные катушки/инжекторы (LF1/LLT) (согласно 2010)
ECM 1 - V8 / ODD COILS - V6 (согласно 2012)
F2920AEVEN COILS/ INJECTORS (согласно 2007, 2008 и 2010)
EVEN COILS - V6 / EVEN INJECTORS & COILS - V8 (согласно 2012)
F30-SPARE
F31-SPARE
F3215AEMISSION DEV 2
F3315AEMISSION DEV 1
F34-SPARE
F3520AODD COILS/INJECTORS (согласно 2007 и 2008)
ODD COILS/INJECTORS (LY7/L76/L98/LS3)/ ECM 1 (LF1/LLT) (согласно 2010)
ECM 1 - V6 / ODD INJECTORS & COILS - V8 (согласно 2012)
F36-SPARE
F3710AHVAC IGN (согласно 2012)
F3810APHONE CRUISE (согласно 2007 и 2008)
IGNITION/MISC (согласно 2010)
IGNITION IP/BODY (согласно 2012)
F3910AIGNITION ENGINE (согласно 2007 и 2008)
IGNITION ENGINE/ FSCM (согласно 2010 и 2012)
F4010AAIRBAGS
F41-SPARE
F4210ARIGHT PARK LAMP
F4310ALEFT PARK LAMP
Реле
R1SPARE RELAY
R2COMMS ENABLE
R3A/C CLUTCH COMPRESSOR (согласно 2012)
R4BACK UP LAMPS
R5FOG LAMP -FRONT
R6HEADLAMP-LO BEAM /(HID)
R7HEADLAMP WASH (согласно 2010 и 2012)
R8RR-DEFOG
R9FRONT WIPER HIGH
R10FRONT WIPER LOW
R11HEADLAMP-HI BEAM /(HID)
R12CRANK
R13POWERTRAIN
R14IGNITION MAIN
R15FRONT WINDSCREEN WASH
R16HORN
R17FAN 1 (ENGINE COOLING)
R18PARK LAMPS
R19FAN 2 (ENGINE COOLING)
R20FAN 3 (ENGINE COOLING)
R21VACUUM PUMP

LPG предохранитель/резервный ящик (если имеется)

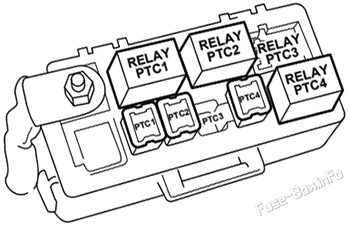

LPG fuse/relay box: Holden Commodore VE (2006-2013)

№АмпыФункция
PTC140AVAPORISER HEATER 1
PTC240AVAPORISER HEATER 2
PTC3-SPARE
PTC440AVAPORISER HEATER 3
Реле
PTC1VAPORISER HEATER 1
PTC2VAPORISER HEATER 2
PTC3SPARE
PTC4VAPORISER HEATER 3

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

Взрывозащитный щит расположен над аккумулятором с левой стороны багажника/грузовой зоны.

Седан:

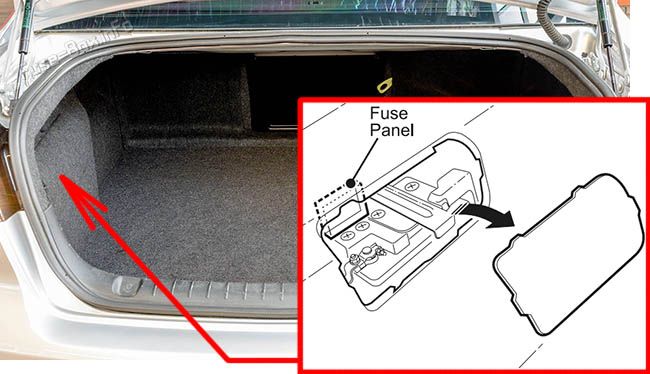

Location of the fuses in the trunk (Sedan): Holden Commodore VE (2006-2013)

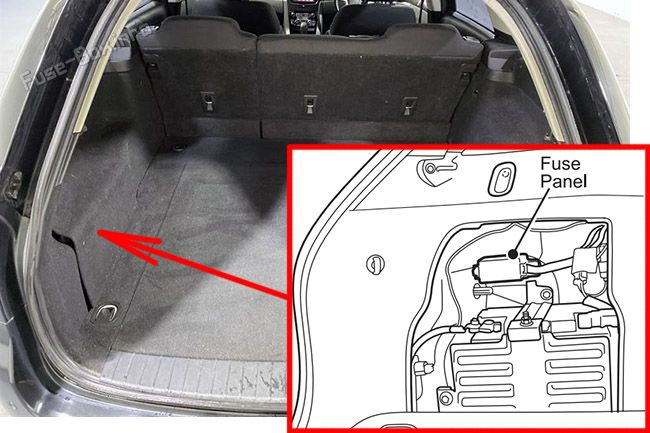

Спортвагон:Location of the fuses in the trunk (Sportwagon): Holden Commodore VE (2006-2013)

Схема блока предохранителей

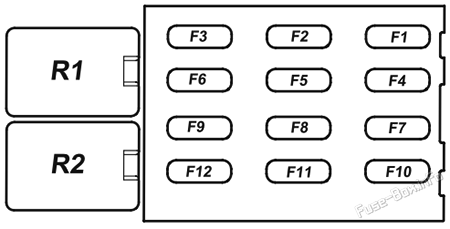

Trunk fuse box diagram: Holden Commodore VE (2006-2013)

Назначение взрывателей в багажнике
№АмпыФункция
F110AREAR SEAT ENTERTAINMENT
F230AAMPLIFIER
F310ANAVIGATION / TELEMATICS / PHONE (согласно 2007, 2008 и 2010)
DEALER OPTIONS (согласно 2012)
F415A/25ARADIO & INFOTAINMENT
F510AINST/DISP/RFA/DLC (согласно 2008, 2010 и 2012)
F620AREAR APO (согласно 2007 и 2008)
REAR ACCESSORY розетка питания (APO) (согласно 2012)
F730ATRAILER
F810ALIFTGATE MODULE LOGIC (согласно 2012)
F915AFUEL SHUT/OFF SOLENOID (согласно 2012)
F107,5A/15AECM BATT (согласно 2007, 2008 и 2010)
RVC SENSOR (согласно 2012)
F117,5ARVC SENSE (согласно 2007, 2008 и 2010)
ECM BATT (согласно 2012)
F1220AFUEL PUMP (согласно 2007, 2008 и 2010)
FUEL SYSTEM CONTROL MODULE (согласно 2012)
R1SPARE
R2SPARE
