Предохранители и реле Honda Civic (1996-2000)
Схемы относятся к указанным годам и вариантам Honda Civic (1996-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Civic 1996-2000 гг.
Предохранитель прикуривателя (розетка)Предохранитель №27 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

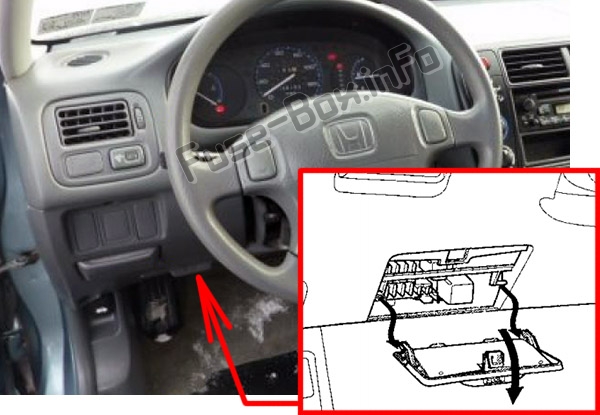

Расположение блока предохранителей
Блок предохранителей в салоне расположен под рулевой колонкой за крышкой.

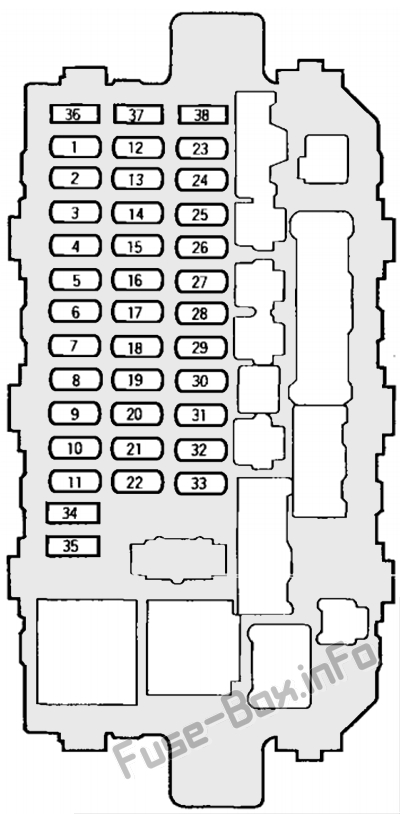

Схема блока предохранителей
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — / 10 А | Седан, Купе: Не Б/у Хэтчбек: задний дворник и омыватель |
| 4 | 10 A | Дальний свет правой фары |
| 5 | 10 A | Дальний свет левой фары |
| 6 | — | Не используется |
| 7 | 20 A | Седан, купе: Задний левый электростеклоподъемник Хэтчбек: Не используется |
| 8 | 20 A | Седан, Купе: Стеклоподъемник задний правый Хэтчбек: Не используется |
| 9 | 15 A | Катушка зажигания |
| 10 | 20 A | Седан, Купе: Передний правый электростеклоподъемник Хэтчбек: Не используется |
| 11 | 20 A | Седан, Купе: Передний левый электростеклоподъемник Хэтчбек: Не используется |
| 12 | 7,5 А | Сигнальные огни поворота |
| 13 | 15 A | Топливный насос (блок SRS) |
| 14 | 7,5 А | Седан, Купе: Круиз-контроль, Без ключа Хэтчбек: Не используется |
| 15 | 7,5 А | Генератор, датчик SP |
| 16 | 7,5 А | Реле обогревателя заднего стекла |
| 17 | 7,5 А | Отопитель, реле кондиционера |
| 18 | 7,5 А | Реле дневных ходовых огней (модели для Канады) |
| 19 | 7,5 А | Резервные огни |
| 20 | 10 A | Дневные ходовые огни (канадские модели) |
| 21 | 10 A | Ближний свет правой фары |
| 22 | 10 A | Ближний свет левой фары |
| 23 | 10 A | SRS |
| 24 | 7,5 А | Седан, купе: реле стеклоподъемников, реле люка Хэтчбек: Не используется |
| 25 | 7,5 А | метр |
| 26 | 20 A | Передний стеклоочиститель, передний омыватель |
| 27 | 10 A | Розетка для аксессуаров |
| 28 | 10 A | Радио, Часы |
| 29 | — | Не используется |
| 30 | 7,5 А | Подсветка приборов |
| 31 | 7,5 А | Сигнал стартера |
| 32 | 7,5 А | Освещение номерного знака, задние фонари |
| 33 | 7,5 А | Интерлок Блок |
| 34 | 20 A | Запасной предохранитель |
| 35 | 30 А / 7,5 А | Запасной предохранитель |
| 36 | — / 7,5 А | Не используется / запасной предохранитель |
| 37 | 10 A | Запасной предохранитель |
| 38 | 15 A | Запасной предохранитель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

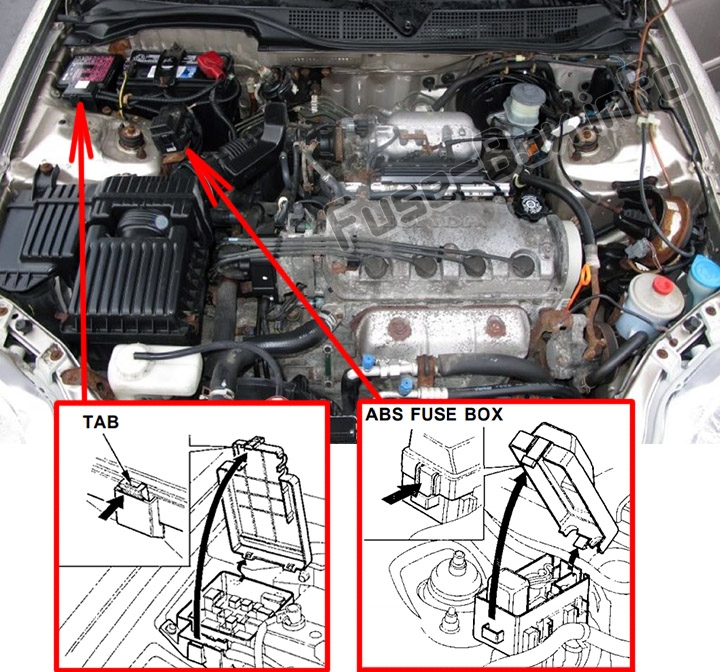

Расположение блока предохранителей

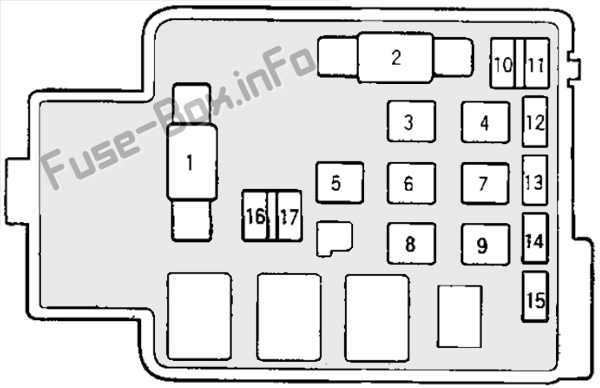

Схема блока предохранителей
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 80 A | Батарея |
| 2 | 40 A | Зажигание I |
| 3 | 30 A | Модель для США: малый свет, стоп-сигнал |
| 3 | — | Канадская модель: не используется |
| 4 | 30 A | Модель для США: электрические стеклоподъемники, люк в крыше |
| 4 | 40 A | Канадская модель: электрические стеклоподъемники |
| 5 | 30 A | Фара |
| 6 | 30 A | Модель для США: Ignition 2 |
| 6 | — | Канадская модель: не используется |
| 7 | 30 A | Задний антиобледенитель |
| 8 | 30 A | Модель для США: Опция |
| 8 | 40 A | Канадская модель: опция |
| 9 | 30 A | Модель для США: двигатель отопителя |
| 9 | 40 A | Канадская модель: мотор отопителя |
| 10 | 7,5 А | Внутренний свет |
| 11 | 10 A | Модель для США: FI E/M (ECM/PCM) |
| 11 | 15 A | Канадская модель: FI E/M (ECM/PCM) |
| 12 | 7,5 А | Резервное копирование |
| 13 | 20 A | Дверной замок |
| 14 | 20 A | Магнитная муфта компрессора кондиционера |
| 15 | 15 A | Модель для США: охлаждающий вентилятор |
| 15 | 20 A | Канадская модель: охлаждающий вентилятор |
| 16 | 7,5 А | Модель для США: Horn |
| 16 | 15 A | Канадская модель: звуковой сигнал, стоп-сигнал |
| 17 | 10 A | Опасность |
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 80 A | Батарея |
| 2 | 40 A | Зажигание 1 |
| 3 | — | Не используется |
| 4 | 40 A | Стеклоподъемник |
| 5 | 30 A | Фара, маленький свет |
| 6 | — | Не используется |
| 7 | 30 A | Задний антиобледенитель |
| 8 | 40 A | Вариант |
| 9 | 40 A | Двигатель нагревателя |
| 10 | 7,5 А | Внутренний свет |
| 11 | 15 A | FI E/M (ECM/PCM) |
| 12 | 7,5 А | Резервное копирование, Радио |
| 13 | 20 A | Дверной замок, люк |
| 14 | 20 A | Магнитная муфта (кондиционер), вентилятор конденсатора (кондиционер) |
| 15 | 20 A | Охлаждающий вентилятор |
| 16 | 15 A | Рог, Отстойный свет |
| 17 | 10 A | Опасность |

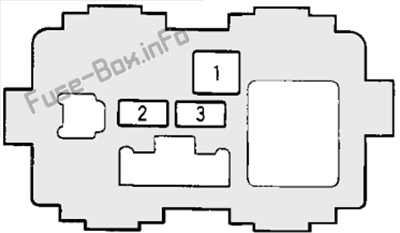

Блок предохранителей АБС
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | Двигатель насоса АБС |
| 2 | 20 A | АБС +В |
| 3 | 7,5 А | Проверка двигателя |
