Предохранители и реле Honda Prelude (1982-1987)
Схемы относятся к указанным годам и вариантам Honda Prelude (1982-1987). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Оглавление
В этой статье рассмотрены описание предохранителей и реле Honda Prelude (Mk2; 1982, 1983, 1984, 1985, 1986, 1987).

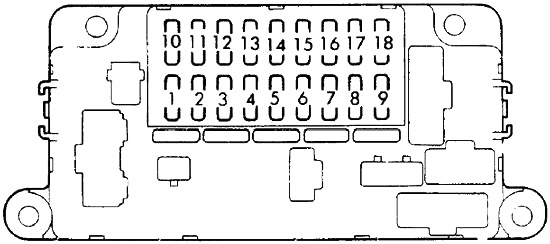

Схема блока предохранителей в салоне
Панель предохранителей находится под крышкой слева и снизу от рулевой колонки.
| № | А | Защищенный компонент |
|---|---|---|
| 1 | 20 | Обогрев заднего стекла |
| 2 | 15 | Освещение багажника, Освещение блока предохранителей, Внутреннее освещение, Прикуриватель, Часы, Предупреждение о ключах |
| 3 | 15 | Подсветка приборной панели и консоли, задние фонари, габаритные огни Подсветка номерного знака |
| 4 | 10 | 1982-1985: Радио (память), аварийные огни |
| 5 | 10 | Указатели поворота, фонари заднего хода и предупредительные огни, указатели положения переключения передач и безопасности, датчики |
| 6 | 20 | Стеклоочиститель / омыватель, люк в крыше, реле электрического стеклоподъемника (1986-1987) |
| 7 | 10 | 1986-1987: круиз-контроль |
| 8 | 10 | Вентиляторы радиатора и конденсатора кондиционера, кондиционер |
| 9 | 10 | Обогрев заднего стекла |
| 10 | 20 | Регуляторы нагнетателя, регуляторы вакуума нагревателя, кондиционер |
| 11 | 10 | Радио |
| 12 | 15 | 1986-1987: электрические стеклоподъемники |
| 13 | 15 | 1986-1987: электрические стеклоподъемники |
| 14 | 10 | 1986-1987: Электронный впрыск топлива |

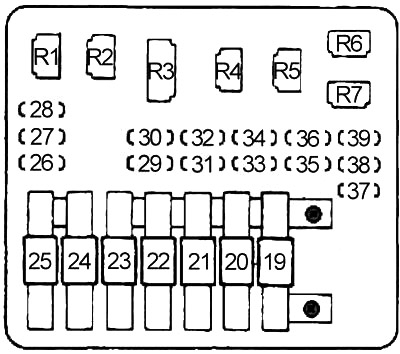

Схема блока предохранителей в моторном отсеке
| № | А | Защищенный компонент |
|---|---|---|
| 1 | 65 | Распределитель питания (главный предохранитель) |
| 2 | 35 год | Солнечная крыша |
| 3 | 15 | Звуковой сигнал, стоп-сигналы |
| 4 | 15 | Втягивающее устройство правой фары |
| 5 | 15 | Втягивающее устройство левой фары |
| 6 | 20 | Вентиляторы радиатора |
| 7 | 10 | 1982-1985: Электромагнитный клапан утечки при запуске, предупреждение о тормозе |
| 15 | 1986-1987: Блок контроля выбросов (EFI), генератор | |
| 8 | 10 | Контроль выбросов, система зарядки, топливный насос |
| 9 | 15 | Правая фара |
| 10 | 15 | Левая фара |
| 11 | 10 | Сигнальные огни |
| 12 | 20 | 1986-1987: Вентилятор конденсатора кондиционера |
| 13 | Вентилятор радиатора | |
| 14 | Освещение | |
| 15 | Солнечная крыша открыта | |
| 16 | Солнце на крыше закрыть | |
| 17 | Диммер | |
| 18 | 1986-1987: Стеклоподъемники | |
| 19 | 1986-1987: вентилятор субрадиатора | |
