Предохранители и реле Hyundai Ioniq Hybrid (2017-2019..)

Схемы относятся к указанным годам и вариантам Hyundai Ioniq Hybrid (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Ioniq Hybrid 2017-2019…

Предохранители прикуривателя (розетка) в Hyundai Ioniq Hybrid расположены в блоке предохранителей моторного отсека (см. предохранители «POWER OUTLET 2» (электрическая розетка) и «POWER OUTLET 3» (прикуриватель)).

Оглавление

Расположение блока предохранителей

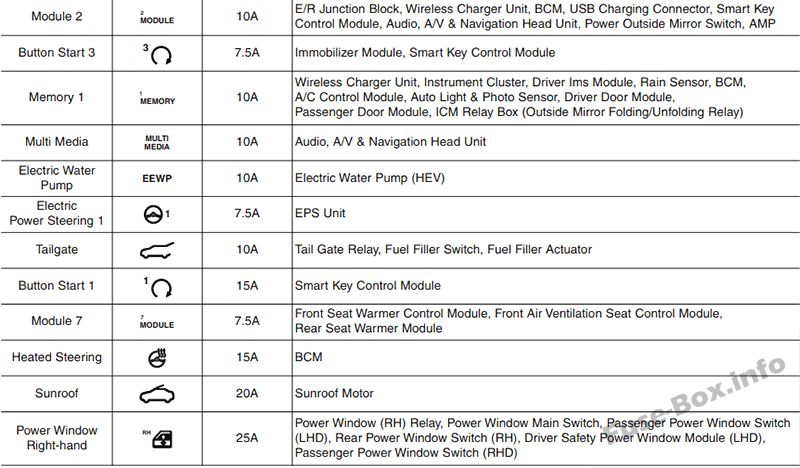

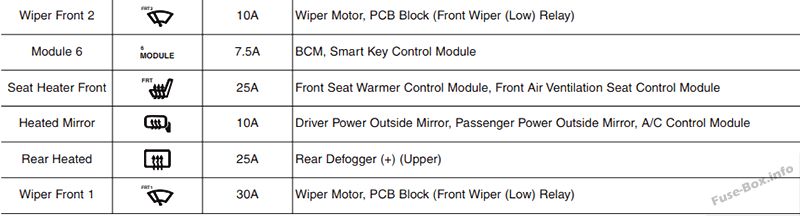

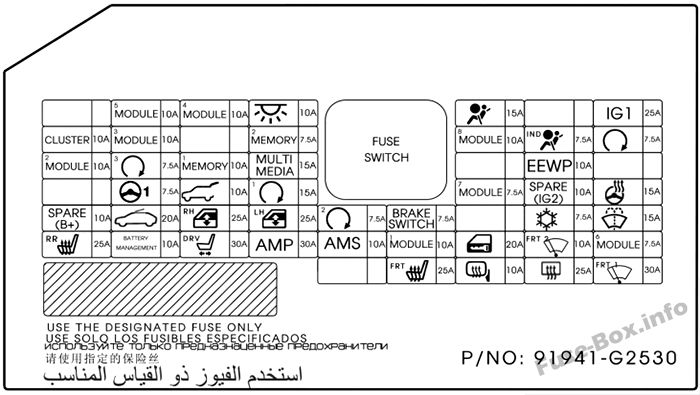

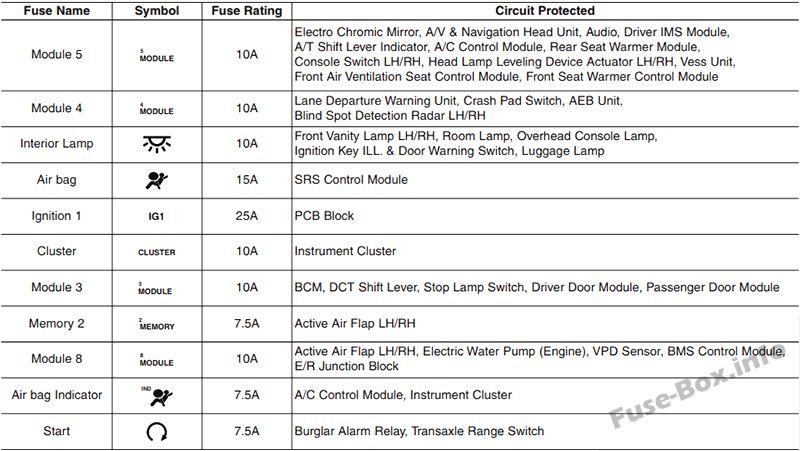

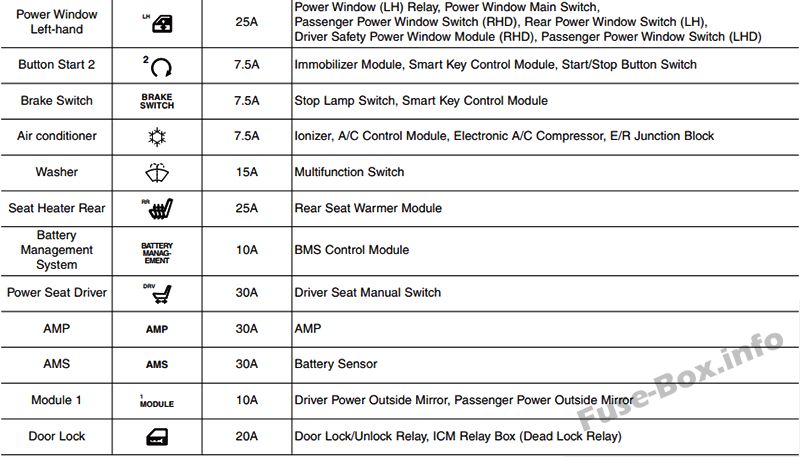

Приборная доска

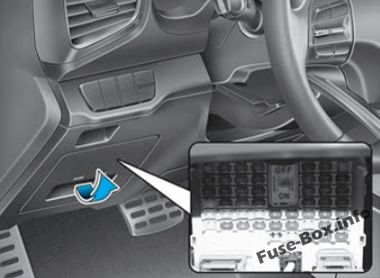

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

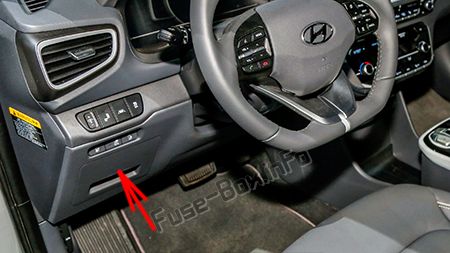

Автомобили с левым рулем Приборная доска

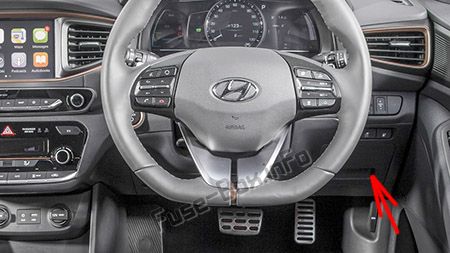

Автомобили с правым рулем Приборная доска

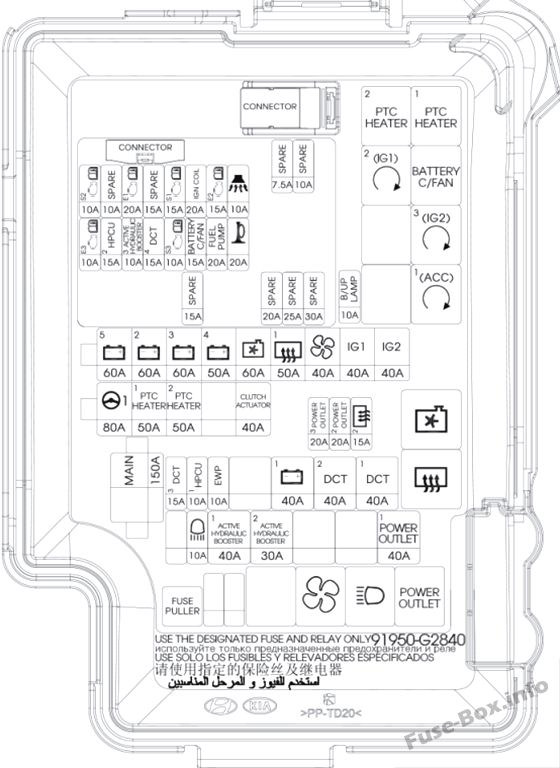

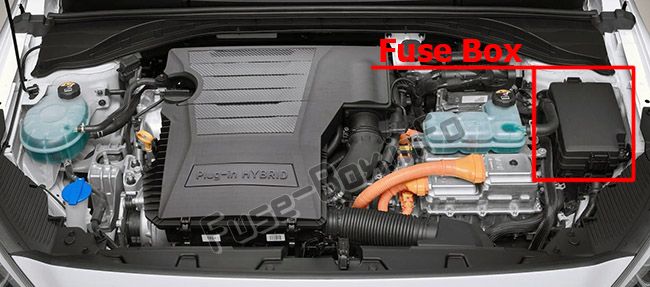

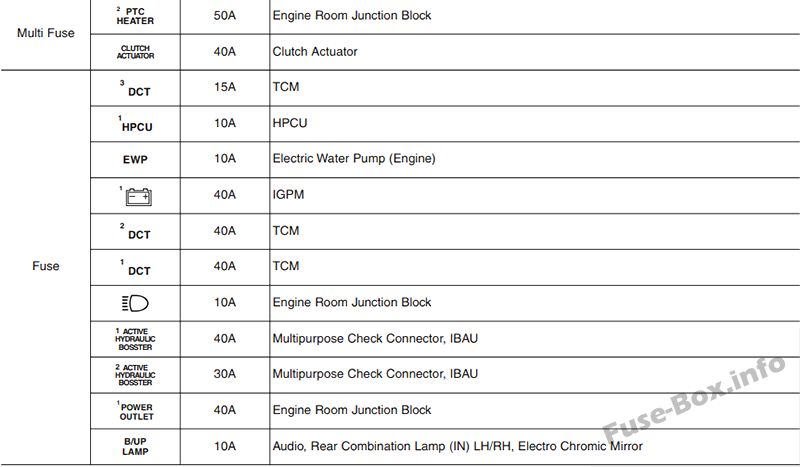

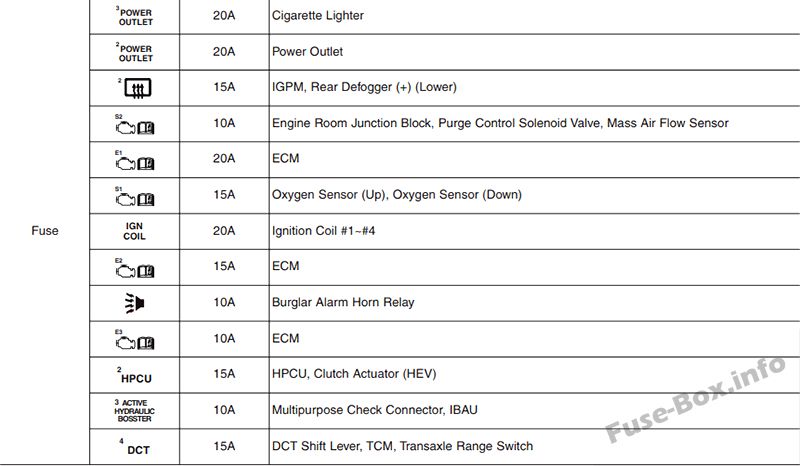

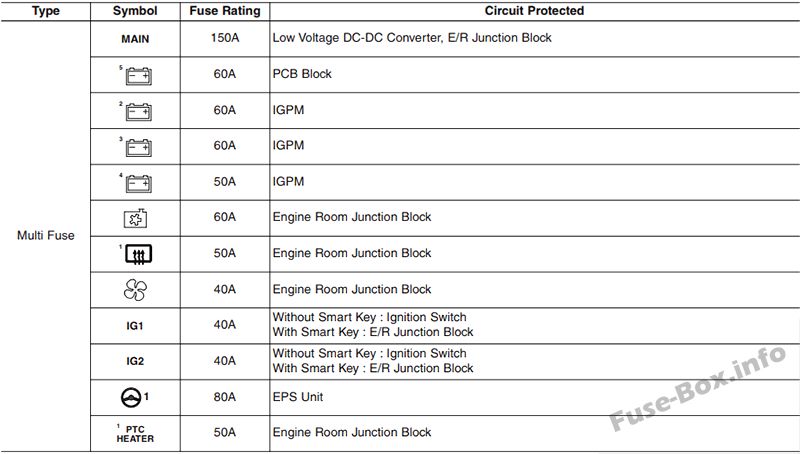

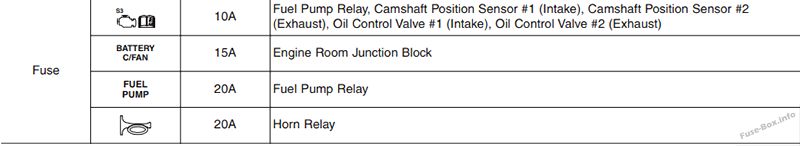

Моторного отсека

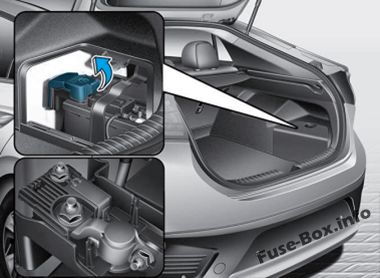

Главный предохранитель

Он расположен в багажнике. Главный предохранитель

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
