Предохранители и реле Infiniti QX50 J55 2019-2022
Схемы относятся к указанным годам и вариантам Infiniti QX50 J55 2019-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Infiniti.
В этой статье рассматривается Infiniti QX50 второго поколения (J55), выпускаемый с 2019 года. Здесь представлены схемы блоков предохранителей для Infiniti QX50 2019, 2020, 2021 и 2022 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Infiniti QX50 2019-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

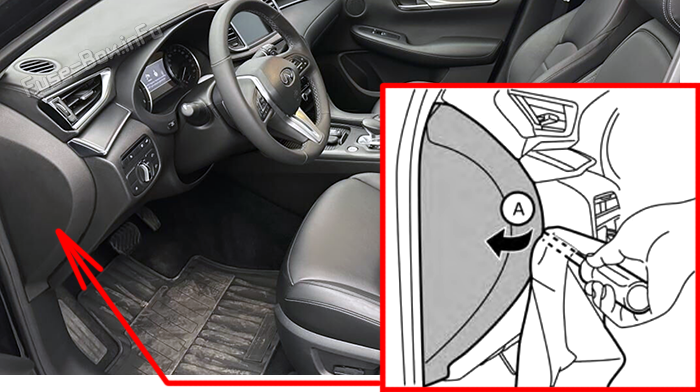

Расположение блока предохранителей
Снимите крышку блока предохранителей A подходящим инструментом. Подложите ткань, чтобы не повредить отделку.

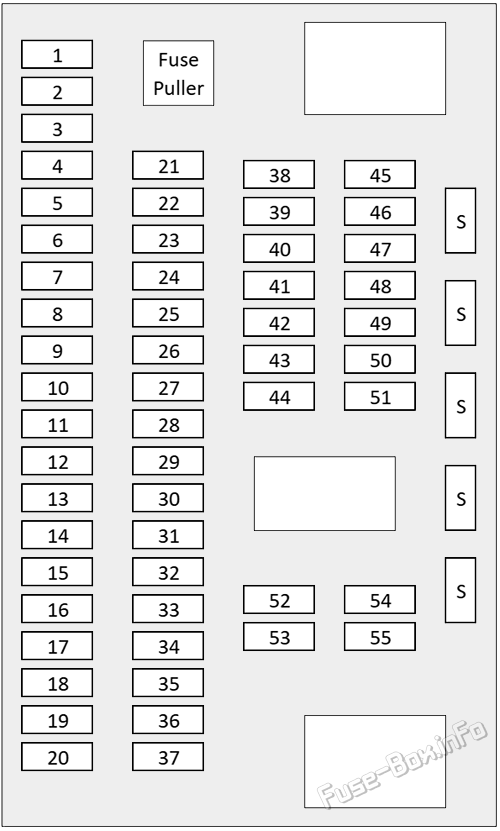

Схема блока предохранителей
| № | Номиналы | Имя | Описание |
|---|---|---|---|
| 1 | 10A | ELEC PARTS (BAT) | Электрическая система через BAT |
| 2 | 10A | HEATED STRG | Подогреваемое рулевое колесо |
| 3 | 5A | 4WD | Все колеса |
| 4 | 20A | P/WDW RR RH | Окно задней правой мощности |
| 5 | 30A | AUTO BACK DOOR | Мощность |
| 7 | 10A | TURN & HAZARD | Сигналы поворота и огни опасности |
| 8 | 10A | ROOM LAMP | Внутреннее освещение |
| 9 | 15A | DOOR LOCK RR | Замки задних дверей |
| 10 | 20A | DOOR LOCK FR | Замки передних дверей |
| 11 | 15A | RR WIPER | Задний проволочный проволочный протектор |
| 12 | 20A | P/WDW RR LH | Окно задней левой мощности |
| 13 | 30A | E-PKB RH | 5.7 Правая схема электрического тормоза |
| 14 | 20A | P/WDW FR RH | Спереди окно правой силы |
| 15 | 5A | SHIFT BY WIRE-1 | Селектор передачи с помощью электронных средств (циркуляция 1) |
| 16 | 30A | E-PKB LH | 3.7 Левый контур электрического ручной тормозной системы |
| 19 | 5A | BCM | Модуль электроники кузова |
| 20 | 20A | P/WDW FR LH | Окно спереди левой силы |
| 21 | 15A | HEATED SEAT DR | Подогреваемое сиденье водителя |
| 22 | 10A | ATR CONT | Контроль за тягой/контроль устойчивости |
| 23 | 30A | BLOWER MOTOR | Мотор с датчиком |
| 26 | 15A | HEATED SEAT AS | Нагреваемое пассажирское сиденье |
| 30 | 10A | WASH PUMP | Моющие насосы |
| 31 | 10A | ADAS | Камеры/радар, помощники |
| 32 | 10A | USB CHARGE | USB Зарядное устройство |
| 33 | 20A | POWER SOCKET | Зажигалка для сигарет |
| 34 | 10A | HEATED MIRROR | Обогреваемые зеркала |
| 35 | 30A | RR DEF | Обогрев заднего стекла |
| 36 | 10A | ELEC PARTS (ACC) | Электрическая система через ACC |
| 37 | 5A | HUD | Выставка головы вверх |
| 38 | 20A | BOSE AMP-MINI | Усилитель бозы (мини) |
| 39 | 15A | BOSE AMP-1 | Усилитель боза (канель 1) |
| 40 | 15A | BOSE AMP-2 | Усилитель боза (канель 2) |
| 41 | 10A | AUDIO | Аудиовизуальная система |
| 42 | 15A | AUDIO | Аудиовизуальная система |
| 44 | 5A | ELEC PARTS (BAT) | Электрическая система (вспомогательный цепной механизм из батареи) |
| 45 | 5A | ELEC PARTS (IGN) | 3.7 Электрическая система после зажигания |
| 46 | 5A | SHIFT BY WIRE-2 | Электронный селектор сдвига (циркуляция 2) |
| 47 | 10A | ELEC PARTS (IGN) | 6.11.3 Схема зажигания двигателя |
| 48 | 5A | SHIFT BY WIRE | Селектор электронного сдвига |
| 49 | 10A | AIR BAG | Подушки безопасности |
| 50 | 5A | METER (IGN) | Тематический блок инструментов |
| 51 | 10A | STOP LAMP | Тормозные огни |
| 52 | 10A | METER (BAT) | Тематический блок инструментов |
| 53 | 5A | BCM | Модуль управления кузовом |
| 54 | 5A | VDC CONT | Контроль устойчивости (в %) VDC/ESP) |
| S | SPARE | резерв предохранители |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

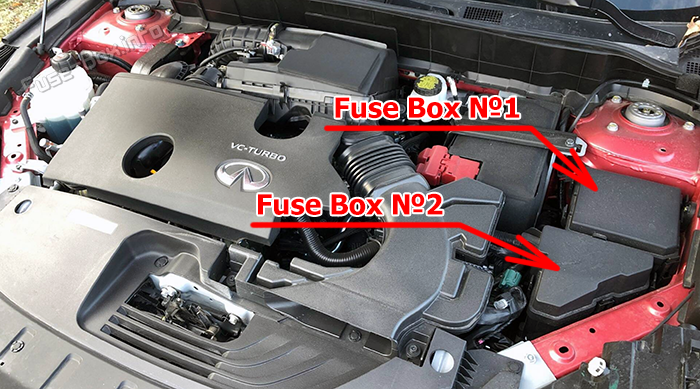

Расположение блока предохранителей
Снимите крышку блока предохранителей: нажмите на фиксаторы и поднимите крышку.
Схемы блоков предохранителей

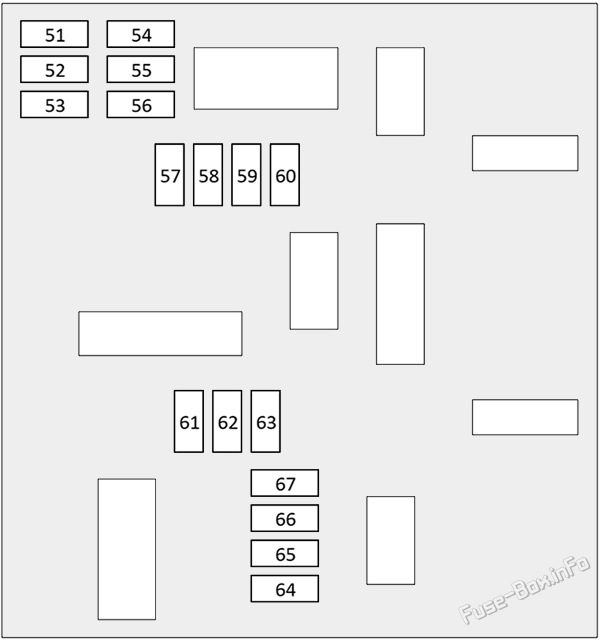

Блок предохранителей №1
| № | Номиналы | Описание |
|---|---|---|
| 51 | 10A | Активный стул & Гриль &, модуль управления двигателем |
| 52 | 15A | Модуль управления двигателем,EVAP Вентилятор для контроля объема выбросов выхлопных газов, клапан для контроля расхода топлива выхлопных газов, клапан для контроля за расходом топлива выхлопных газов, клапан для контроля за расходом топлива в солноидных валах, клапан для подачи топлива в топливных валах, насос для подачи топлива высокого давления, датчик для подачи топлива в условиях массового воздушного потока, датчик для подачи кислорода, клапан для контроля за впуском выхлопных газов, датчик для контроля выхлопных газов в селоидных валах, датчик для контроля за топливными коэффициентами, датчик для контроля за расходом топлива в турбонаддувах, клапан для контроля за давлением в солноидных валах, клапан для контроля за впуском выхлопных газов в условиях выхлопных газов в солноидных валах, клапан для контроля за валом вала в случае вала в случае всасывания выхлопных газов в солноидном состоянии, клапан для контроля за впуском вала в турбонаддувом, клапан для регулирования давления в моторных масел в сolноидах |
| 53 | 15A | MR: Реленая система управления дроссельной заслонкой |
| 54 | 10A | Модуль управления двигателем, модуль управления клапаном клапана двигателя, регулирующий клапаны солноида, клапан управления клапаном сенезоида, клапан управления давлением в двигателях, клапан управления солноидами, клапан управления клапаном клапана клапана выхлопа, клапан управления клапаном клапана сольноида в турбонагнетателях, клапан управления клапаном всасывания вала в заливе, клапан управления клапаном вала в заливе в заливе в заливе в заливе |
| 55 | 15A | Модуль управления двигателем, нагреваемый датчик кислорода, термомодатчик управления тепловым клапаном, блок управления горючим, блок управления бустером турбонагнетателя, датчик воздушного топливного соотношения, датчик расхода топлива, клапан управления всасыванием вала в заливной манифолд |
| 56 | 15A | Модуль управления двигателем, блокировка рулевого управления |
| 57 | 15A | Реле для кондиционеров воздуха |
| 58 | 10A | Модуль управления двигателем, реактивный двигатель |
| 60 | 30A | Передняя часть Вайпер-хи/Ло-реле |
| 61 | 20A | Реле топливного насоса |
| 63 | 10A | Модуль управления трансмиссией (TCM), первичный датчик скорости, датчик скорости выхода, переключатель диапазона передачи, датчик скорости ввода, датчик скорости Ipdm, датчик скоростей второго цикла скорости |
| 65 | 5A | Модуль управления двигателем, блокировка рулевого управления |
| 66 | 10A | Подушки безопасности,ABS системы |
| 67 | 10A | Фара, предназначенная для установки на мотор, компрессор, переключатель дальности передачи, реле переднего стеклоочистителя RH, реле переднего стеклоочистителя LH, переключение назад/нейтральный переключатель, резервный переключатель огней, нейтральный переключатель положения |

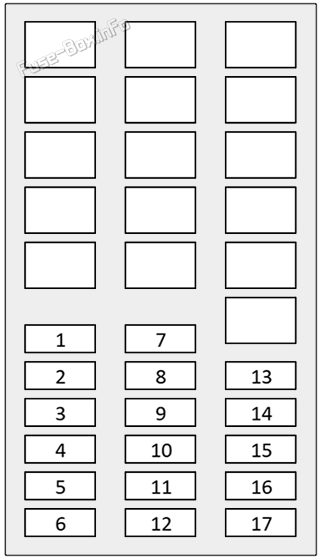

Блок предохранителей №2
| № | Номиналы | Имя | Описание |
|---|---|---|---|
| 1 | 20A | VDC CONT | VDC/ESP Группа стабилизации |
| 2 | 10A | POSITION LAMP (DRL) | Боковые огни /DRL |
| 3 | 15A | FUEL HIGH PUMP | Насосы высокого давления |
| 4 | 20A | SHIFT BY WIRE MOTOR A | Электронный селектор передачи (обращения A) |
| 5 | 10A | SHIFT BY WIRE CONT | Регулятор электронного селектора передачи |
| 6 | 15A | POWER SOCKET | Сокет/сигаретный зажигалка |
| 7 | 30A | TOWING | Эвакуатор/прицепная система |
| 8 | 15A | INJECTOR 1 | 1й цикл |
| 9 | 15A | INJECTOR 2 | 2й цикл |
| 10 | 10A | DCA PEDAL | Акселератор & Педаль & (сенсор) |
| 11 | 10A | CVT CONT | CVT Контроль |
| 12 | 15A | ANTI-THEFT HORN | Сирен |
| 13 | 15A | HORN | Звуковой сигнал |
| 14 | 20A | SHIFT BY WIRE MOTOR B | Селектор передачи (циркул B) |
| 15 | 15A | WIPER DEICER | Зона нагревания |
