Предохранители и реле Isuzu Mu X D Max 2017-2020
Схемы относятся к указанным годам и вариантам Isuzu Mu X D Max 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Isuzu.
В этой статье рассматриваются Isuzu MU-X и D-Max, выпускавшиеся с 2017 по 2020 год. Здесь представлены схемы блоков предохранителей для Isuzu MU-X / Исузу Д-Макс (2017, 2018, 2019 и 2020), сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей Isuzu MU-X / Isuzu D-Max (2017-2020)
Содержание
Блок предохранителей в панели приборов

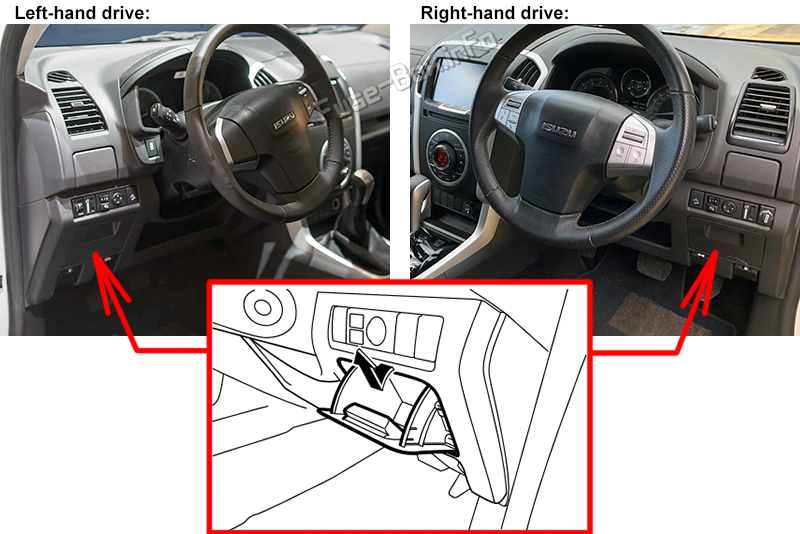

Расположение блока предохранителей
Потяните на себя вещевой отсек, чтобы открыть его. В открытом положении потяните отсек дальше, пока он не отсоединится от петель. Для установки выполните действия в обратном порядке.
Схема блока предохранителей

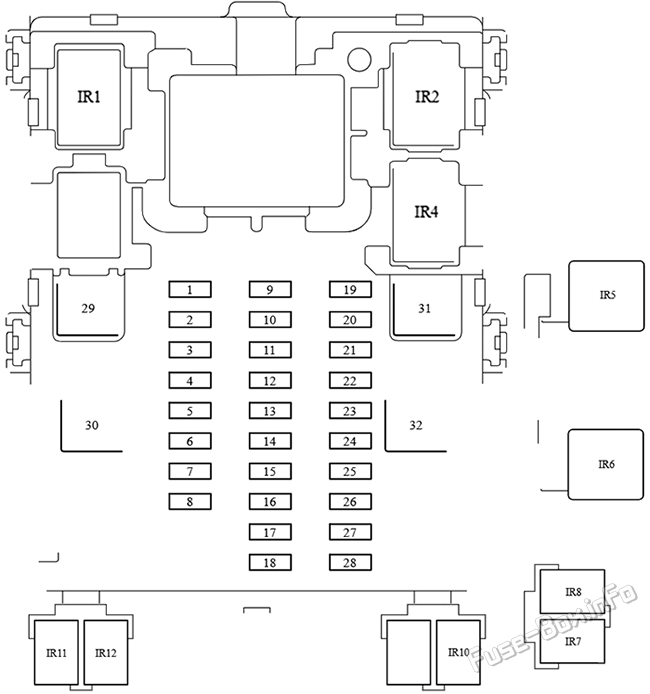

Автомобили с левым рулём

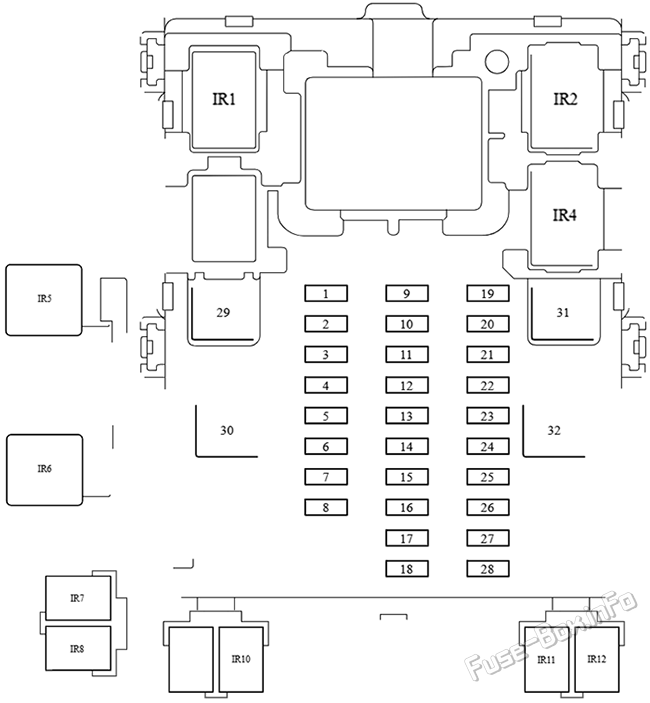

Автомобили с правым рулём
| № | A | Функция |
|---|---|---|
| 1 | 10A | Без пассивной системы ввода и запуска:KEY INT LOCK |
| 2 | 15A | CIGAR LIGHTER |
| 3 | 10A | AUDIO |
| 4 | 10A | ELEC (IG2) |
| 5 | 10A | H/LAMP LEVELING / RR WIPER |
| 6 | 10A | TURN LIGHT |
| 7 | 10A | TRAILER / H/LAMP LEVELING |
| 8 | 15A/20A | SPARE FUSE / SEAT HEATER |
| 9 | 10A | PESS |
| 10 | 15A | BACK LIGHT |
| 11 | 10A | ENGINE (IG) |
| 12 | 10A | METER |
| 13 | 15A | TCM |
| 14 | 10A | 4WD |
| 15 | 10A | ABS |
| 16 | 20A | Без пассивной системы ввода и запуска:FRT WIPER |
| 17 | 10A | SRS |
| 18 | 10A | DRL |
| 19 | 10A | ELEC (IG1) |
| 20 | 15A | ACC SOCKET |
| 21 | 20A | DOOR LOCK |
| 22 | 10A/20A | С помощью системы пассивного входа и запуска:ESC Без пассивной системы ввода и запуска:PESS (+B) / резерв FUSE |
| 23 | 10A/20A | Без пассивной системы ввода и запуска: стартер |
| 24 | 10A | BCM |
| 25 | 15A | AUDIO (+B) |
| 26 | 10A | ROOM |
| 27 | 10A | 4WD (+B) |
| 28 | 10A | METER (+B) |
| 29 | 20A | С помощью системы пассивного входа и запуска:IFL1 AUDIO & CIGAR (ACC) |
| 30 | 20A | POWER SEAT |
| 31 | 20A | RR DEFOGGER |
| 32 | 30A | POWER WINDOW |
| IR1 | ACC SOCKET | |
| IR2 | RR DEFOGGER | |
| IR3 | - | |
| IR4 | POWER WINDOW | |
| IR5 | FRT WIPER | |
| IR6 | IG1 | |
| IR7 | IG2 | |
| IR8 | ACC | |
| IR9 | - | |
| IR10 | ESC | |
| IR11 | RR WIPER | |
| IR12 | RR COOLER |
Блок предохранителей в моторном отсеке

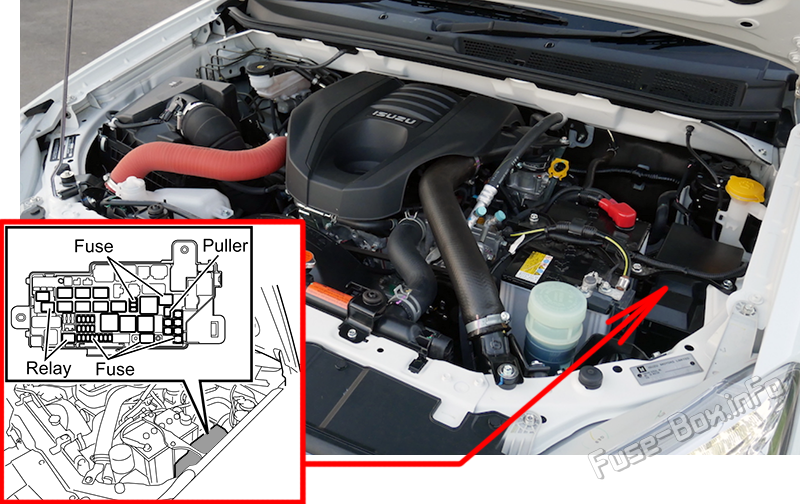

Расположение блока предохранителей
Откройте крышку блока предохранителей и реле, расположенного в передней левой части моторного отсека.

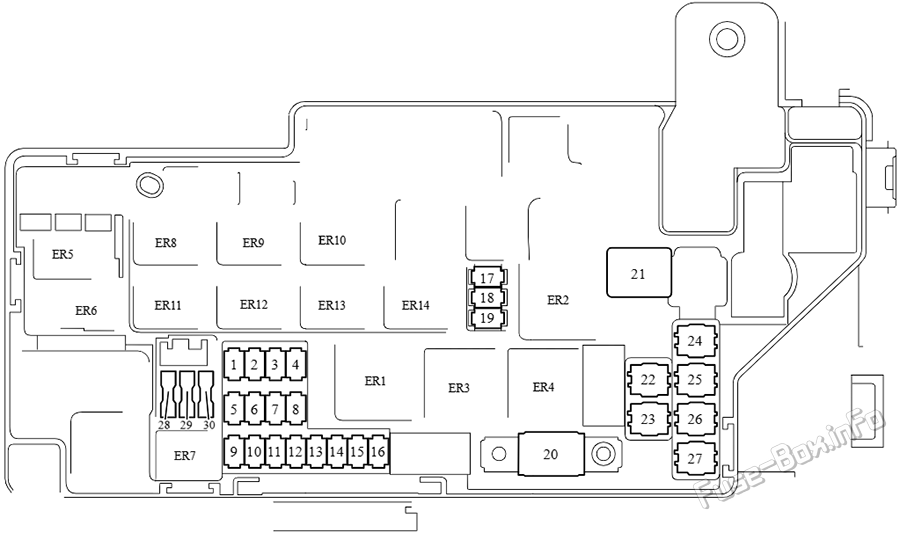

Схема блока предохранителей
| № | A | Функция |
|---|---|---|
| 1 | 10A | H/LIGHT RH LO |
| 2 | 10A | H/LIGHT LH LO |
| 3 | 10A | PCV HEATER С помощью системы пассивного входа и запуска:PESS (+B) |
| 4 | 10A/15A | ENGINE |
| 5 | 10A/20A | RR FOG LIGHT С помощью системы пассивного входа и запуска:FRT WIPER |
| 6 | 20 A | TRAILER |
| 7 | 10A | С помощью системы пассивного входа и запуска:STRG LOCK Без пассивной системы ввода и запуска:ESC |
| 8 | 5A | FRT FOG LIGHT |
| 9 | 20A | FRT WIPER / RR COOLER |
| 10 | 15A | STOP LIGHT |
| 11 | 15A | HAZARD |
| 12 | 10A | HORN |
| 13 | 10A | IBS / RR FOG LIGHT |
| 14 | 10A/15A | TCM_B / DRM B |
| 15 | 10A | H/LIGHT LH HI |
| 16 | 10A | H/LIGHT RH HI |
| 17 | 10A | TAIL LIGHT LH / ILLUMI |
| 18 | 10A | TAIL LIGHT RH |
| 19 | 10A | A/C |
| 20 | 120A | MAIN |
| 21 | 60A | IG-2 |
| 22 | 60A | GLOW |
| 23 | 30A | BLOWER |
| 24 | 50A | ABS_1 / ESC_1 |
| 25 | 40A | ECM |
| 26 | 30A | ABS_2 / ESC_2 |
| 27 | 30A/40A | IG-1 |
| 28 | 5A | SPARE FUSE |
| 29 | 10A | SPARE FUSE |
| 30 | 15A | SPARE FUSE |
| ER1 | HEATER | |
| ER2 | ECM MAIN | |
| ER3 | GLOW | |
| ER4 | STARTER | |
| ER5 | DRL1 | |
| ER6 | STARTER CUT | |
| ER7 | DIMMER | |
| ER8 | H/LIGHT | |
| ER9 | TAIL LIGHT | |
| ER10 | FOG LIGHT | |
| ER11 | HORN | |
| ER12 | A/C COMPRESSOR | |
| ER13 | THERMO | |
| ER14 | RR FOG LIGHT |
