У Калины 2 в этом справочнике два варианта салонного монтажного блока. Номер позиции из первого варианта нельзя переносить во второй: сначала сравните расположение гнёзд и реле с вашим блоком. Одна лишь надпись «Калина 2», кузов или количество клапанов двигателя не определяют схему.
- Прикуриватель и розетки
- Найдите строку прикуривателя в таблице своего варианта. Багажная розетка, если она есть, не обязана питаться через тот же предохранитель. Номинал проверяйте по своему блоку и руководству, а не по соседнему варианту.
- Бензонасос
- Предохранитель и реле топливного насоса — разные элементы. В таблицах ниже они перечислены отдельно. Если насос не включается, замена исправного предохранителя не устанавливает причину неисправности.
- Обогрев и стеклоподъёмники
- Оборудование зависит от комплектации. Отсутствие детали в резервном гнезде не означает поломку; сначала убедитесь, что эта цепь вообще предусмотрена на автомобиле.
Оглавление
Лада Калина 2 го поколения (ВАЗ-2192, ВАЗ-2194) выпускалась в 2013, 2014, 2015, 2016, 2017 и 2018 году с кузовами хэтчбек и универсал как в стандартных версиях, так и все дорожная версия Cross и спортивная — Sport. В данной публикации вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото — примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полные электрические схемы Калины 2.
Главный блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.
Вариант 1

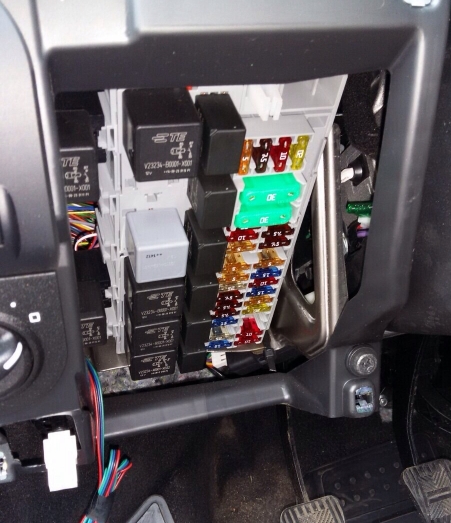

Фотография

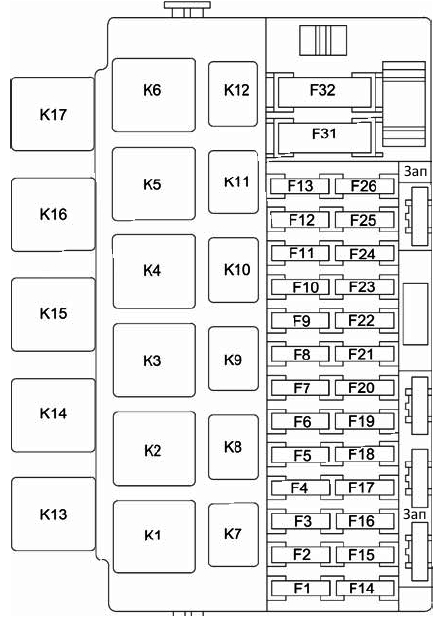

Схема 1

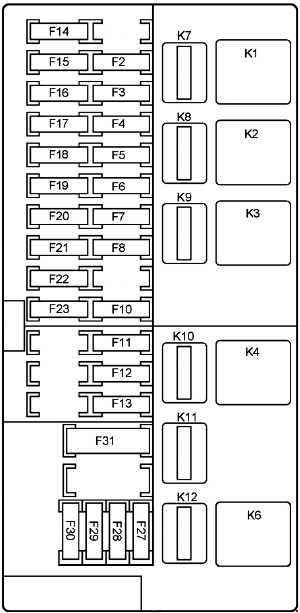

Схема 2
Описание предохранителей
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
|---|---|
| F2 | 25А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач Стандарт: Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) Блок управления системой безопасной парковки (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчики концентрации кислорода |
| F8 | 25А Обогреватель заднего стекла, Обогреватели наружных зеркал (Норма, Люкс) |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара Электро корректор левой фары |
| F14 | 10А Дальний свет, правая фара |
| F15 | 10А Дальний свет, левая фара |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогреватели передних сидений, Прикуриватель |
| F19 | 5А Норма, Люкс: Блок управления АБС 20А Стандарт: Моторедукторы блокировки замков дверей |
| F20 | 15А Звуковой сигнал |
| F21 | 10А Топливный насос |
| F22 | 25А Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стекла Очиститель заднего стекла |
| F23 | 5А Комбинация приборов Диагностический разъем |
| F24 | 7,5А Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F25 | 7,5А Сигналы торможения Плафон освещения салона (Стандарт) |
| F26 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F27 F31 | 25А Норма, Люкс: Блок управления АБС 30А Стандарт: Электро стеклоподъемники передних дверей |
| F28 F32 | 30А Электро вентилятор отопителя (Стандарт) Контроллер системы автоматического управления климатической установкой |
Прикуриватель ищите по назначению в таблице этого варианта. Номинал сверяйте с установленным блоком: прежняя подпись к схеме противоречила её таблице.
Назначение реле
| K1 | Реле электро вентиляторов охлаждения радиатора |
|---|---|
| K2 | Реле электро вентиляторов охлаждения радиатора |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Главное реле ЭСУД |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |
Вариант 2

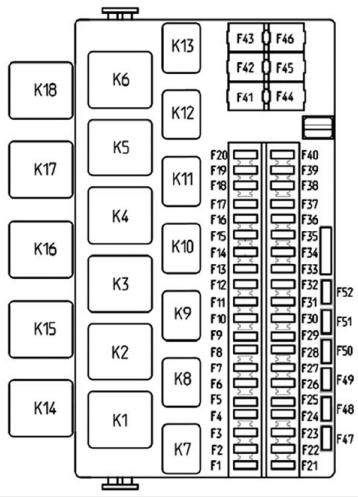

Схема
Общее обозначение элементов
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
|---|---|
| F2 | 30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач |
| F3 | 10А Стандарт: Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода |
| F8 | 7,5А Стандарт: Указатели поворота Норма, Люкс: Резерв |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара, Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара, Электро корректор левой фары |
| F14 | 15А Прикуриватель в багажнике |
| F15 | 10А Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв |
| F20 | Резерв |
| F21 | 10А Дальний свет, правая фара |
| F22 | 10А Дальний свет, левая фара |
| F23 | 10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв |
| F24 | 10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв |
| F25 | 15А Обогрев передних сидений |
| F26 | 5А Блок управления АБС |
| F27 | 15А Прикуриватель |
| F28 | 15А Топливный насос |
| F29 | 20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла |
| F30 | Резерв |
| F31 | 7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F32 | 7,5А Сигнал торможения, Плафон освещения салона |
| F33 | 25А Блок управления АБС |
| F34 | 5А Комбинация приборов, Диагностический разъем |
| F35 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F36 | 10А Звуковой сигнал |
| F37 | 10А Мультимедийная система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
| F44 | 30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс) |
| F45 | 25А Обогреватель заднего стекла |
| F46 | Резерв |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Описание реле
| К1 | Разгрузочное реле выключателя зажигания |
|---|---|
| К2 | Реле стартера |
| К3 | Норма, Люкс: Реле электровентилятора охлаждения радиатора Стандарт: Реле стеклоочистителя |
| К4 | Реле электровентилятора охлаждения радиатора |
| К5 | Норма, Люкс: Реле муфты компрессора кондиционера Стандарт: Реле указателей поворота и аварийной сигнализации |
| К6 | Норма, Люкс: Реле обогрева заднего стекла Стандарт: Реле передних электро стеклоподъемников |
| К7 | Реле дальнего света фар |
| К8 | Реле звукового сигнала |
| К9 | Реле ближнего света фар |
| К10 | Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Резерв |
| К11 | Главное реле ЭСУД |
| К12 | Реле топливного насоса |
| К13 | Реле обогрева сидений |
| К14 | Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле аварийной сигнализации |
| К15 | Стандарт: Реле обогрева заднего стекла |
| К16 | Стандарт: Реле аварийной сигнализации дополнительное |
Блок под капотом
Он находится рядом с аккумуляторной батареей.

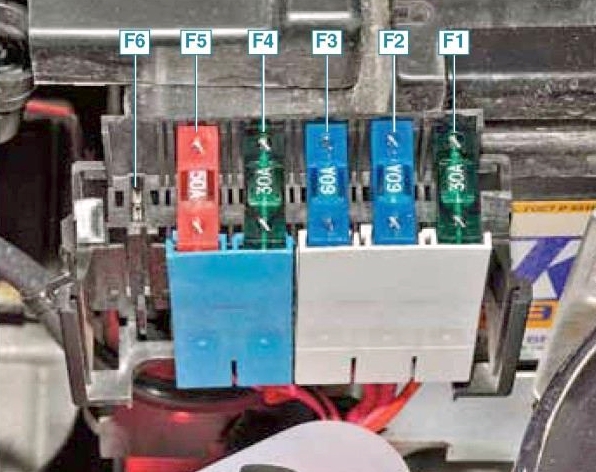

Фото — схема
Назначение
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
- 60А Генератор
- 60А Генератор
- 30/40А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электромеханический усилитель рулевого управления
- 60А Блок АБС
Частые вопросы
Почему у Калины 2 две схемы салонного блока?
На странице собраны разные исполнения блока. У них отличаются расположение элементов и назначения отдельных позиций. Выбирать нужно по устройству установленного блока и документации автомобиля, а не по тому, какая схема встретилась первой.
Как найти предохранитель прикуривателя?
Откройте подходящий вариант салонного блока и найдите строку «Прикуриватель». Сверьте позицию, ток на корпусе и обозначение на крышке. Не пользуйтесь номером из другой таблицы, даже если оба автомобиля называются Калиной 2.
Почему одновременно перестали работать розетка и обогрев сидений?
Сначала сравните их назначения в таблице своего блока: в одном исполнении цепи могут быть сгруппированы иначе, чем в другом. Совпадение симптомов ещё не доказывает, что виноват общий предохранитель; нужны проверка самого элемента и осмотр разъёма.
Где искать реле бензонасоса?
Ищите назначение «Реле топливного насоса» в разделе реле выбранного салонного блока. Не путайте эту строку с предохранителем насоса. Расположение следует сопоставить с фотографией и схемой своего исполнения.
Подходит ли схема Калины первого поколения?
Не переносите её номера автоматически. Для первого поколения есть отдельный справочник. Даже внешне похожий монтажный блок нужно сверять по маркировке и назначению цепей.
Можно ли определить схему только по восьми- или шестнадцатиклапанному двигателю?
Нет, этого признака недостаточно. Для выбора важны исполнение монтажного блока, оборудование и документация автомобиля. Вариант двигателя полезен для поиска, но не заменяет сравнение схемы с установленным блоком.
Что делать, если новый предохранитель прикуривателя сразу сгорает?
Отключите аксессуар от розетки и прекратите повторные замены. Осмотрите розетку на посторонний металл и следы перегрева, не замыкая её контакты инструментом. Более сильный предохранитель или перемычка проблему не устраняют.
Нужно ли заполнять все пустые гнёзда?
Нет. Пустая позиция может относиться к резерву или отсутствующему оборудованию. Устанавливать туда предохранитель только потому, что гнездо есть на рисунке, не нужно.
