Предохранители и реле Lancia Delta Type 844 2009-2014
Схемы относятся к указанным годам и вариантам Lancia Delta Type 844 2009-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
В этой статье рассматривается Lancia Delta третьего поколения (тип 844), выпускавшаяся с 2009 по 2014 год. Здесь представлены схемы блоков предохранителей для Lancia Delta 2009, 2010, 2011, 2012, 2013 и 2014 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lancia Delta / Chrysler Delta (Type 844)
Содержание
Блок предохранителей в салоне

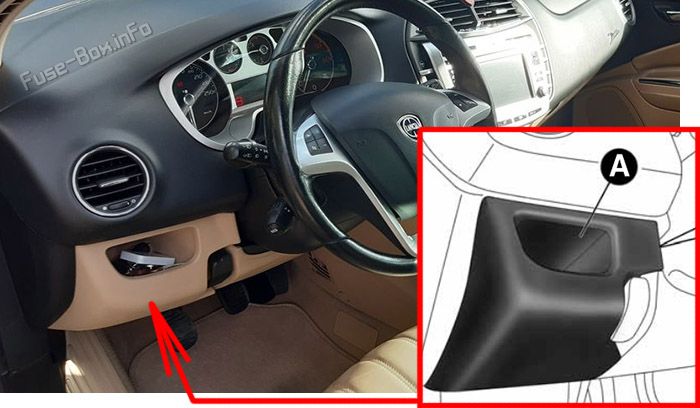

Расположение блока предохранителей
Для доступа к предохранителям снимите крышку, нажав на фиксатор A. Блок предохранителей расположен в нижней части панели рядом с педальным узлом.

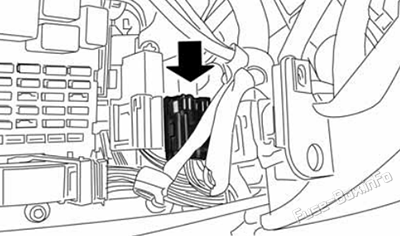

На версии Turbo Multi Air предусмотрены четыре дополнительных предохранителя рядом с разъёмом панели приборов (P036-P039).

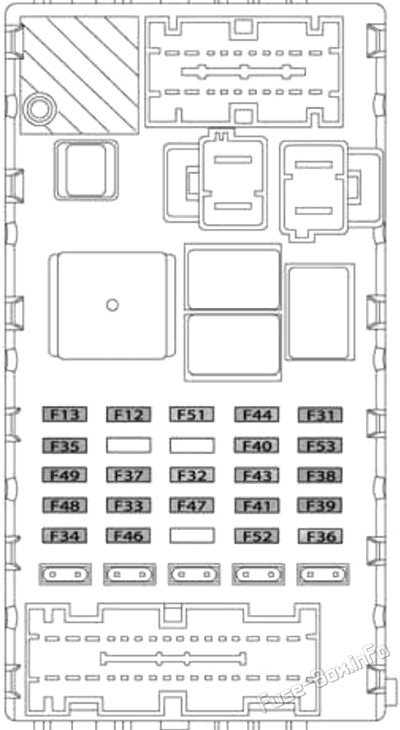

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F12 | 7.5A | Луч ближнего света |
| F12 | 15A | Луч ближнего света (газоразрядная колба ксенона) |
| F13 | 7.5A | Лобовый луч ближнего света, корректирующее устройство поворота фары |
| F13 | 15A | Лобовая фара ближнего света (газоразрядная колба ксенона) |
| F31 | 5A | Климатическая реленая система для защиты вентиляторов, компьютеры |
| F33 | 20A | Заднее левое электрическое окно |
| F34 | 20A | Заднее правое электрическое окно |
| F35 | 5A | Преобразовательные огни, реле с соединением с соединением моторного отделения, педаль педали тормоза (обычно закрытый контакт), вода в дизельном датчике, расходомер воздуха/контроль на педаль сцепления и датчик давления сервопривода (версии 1.4 Turbo Multi Air) |
| F36 | 20A | Централизованный блок управления блокировкой, запорная система, замок с запором, выпуск задних врат |
| F37 | 7.5A | Третий тормозной огонь, приборная панель, адаптивный узел фары (1,4 − Многовоздуховые версии Турбо), блок управления левой фарой, разряженной ручным газом (1,4 − Многовоздуховые версии − исключить) |
| F38 | 10A | Свет, освещающий переднюю и центральную крышу, свет, освещающий вежливость, со стороны водителя и пассажира, свет, освещающий багажное отделение, и свет, освещающий гховное отделение |
| F39 | 10A | Радио и радионавигатор (1,4 − Многоаппаратные версии Turbo), Blue&Me Node, сирена сигнализации, система сигнализации на крыше, блок контроля за климатом, блок контроля давления в шинах, разъем диагностических розеток, фонари задней крыши, стабилизатор вольта (1,4 − многовоздуховые версии турбо-воздушных сил HI-FI вариант) |
| F40 | 30A | Обогрев заднего стекла |
| F41 | 7.5A | Демистеры электрических дверей, демистеры на ветровых струях |
| F42 | 5A | Тормозной узел, датчик рыскания (2009-2011) |
| F43 | 30A | Система стеклоочистителя ветрового стекла на стебле рулевого столба, система омывки заднего стекла на стебле рулевого столба, двухнаправленное ветровое стекло/заднее окно |
| F44 | 15A | прикуриватель/ розетка для питания в туннеле, розетка для питания багажного отделения |
| F46 | 20A | Мотор с крышей |
| F47 | 20A | Водитель 6,3-с переднее электрическое окно |
| F48 | 20A | Переднее электрическое окно для пассажиров |
| F49 | 5A | - на экране управления радио/радионавигатора (освещение), на регуляторах рулевого колеса (осветительное устройство) при освещении передней крыши (осветительное устройство), на блоке управления объемной сигнализацией, на электрической солнечной крыше (контрольный блок, контрольное освещение), на датчике дождя/надувателя, на электрохромном зеркале, на нагреваемых передних сиденьях;AUX Расстояние (световое) |
| F50 | 7.5A | Угол воздушного мешка (2009-2011) |
| F51 | 5A/7.5A | прикуриватель (освещение), радиоподключение, управление системой управления круизом, узел Blue&Me, узел датчиков парковки,AQS- датчик, блок контроля за климатом, регулировка дверного зеркала, блок контроля давления в шинах, узел помощи при движении по полосе движения, узел контролируемой демпфации, блок управления правой рукоятки с разрядом луча (1,4 варианта с несколькими видами воздуха), стабилизатор напряжения (1,4 варианта с несколькими видами воздуха, Эко-кнопка (вращения с автоматической трансмиссией), |
| F52 | 15A | Система заднего стеклоочистителя на стебле рулевой колонки |
| F53 | 7.5A | Инструментальная панель, задние указатели поворота |
| P036 | 5A | ДХО/левый боковой огонь |
| P037 | 5A | ДХО/правосторонний свет |
| P038 | 10A | Радио-/радионавигатор |
| P039 | 5A | Адаптивные устройства управления/устройства управления на правых и левых фарах, сбрасываемых ручным газом |
Блок предохранителей в моторном отсеке

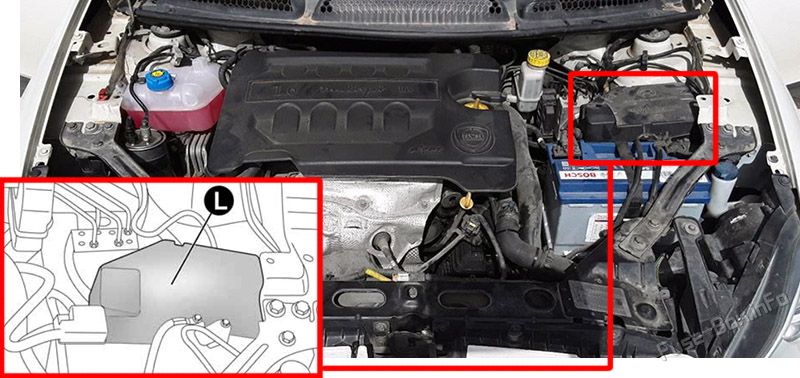

Расположение блока предохранителей
Блок предохранителей расположен справа в моторном отсеке рядом с аккумулятором.
Для доступа к блоку предохранителей отожмите боковые фиксаторы и снимите крышку L.
ID На обратной стороне крышки указана электрическая цепь, соответствующая каждому предохранителю.

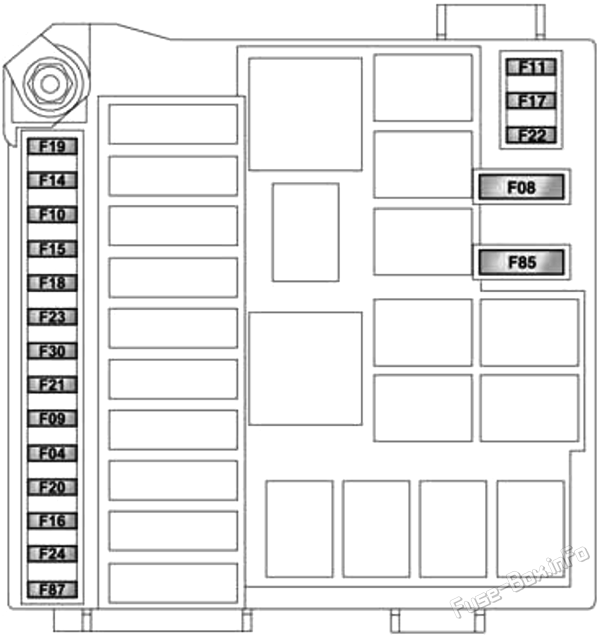

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F08 | 40A | Вентилятор для контроля климата |
| F09 | 20A/30A | Стиральный насос для фары |
| F10 | 10A | Звуковой сигнал |
| F14 | 15A | Луч дальнего света |
| F15 | 30A | PTC1 дополнительный обогревательный прибор |
| F16 | 7.5A | Угол управления двигателем |
| F17 | 10A | Первичные нагрузки, связанные с электронным впрыском |
| F18 | 7.5A | Угол управления двигателем |
| F19 | 7.5A | Компрессор для кондиционирования воздуха |
| F22 | 15A/20A | Первичные нагрузки, связанные с электронным впрыском |
| F23 | 20A | Тормозной узел (вабристый узел) |
| F30 | 15A | Туманные/корнирующие огни |
| F85 | 15A | Топливный насос |
| F87 | 5A | Датчик состояния заряда аккумулятора (1,4 Multi Air версии турбо) |
Блок предохранителей в багажном отделении

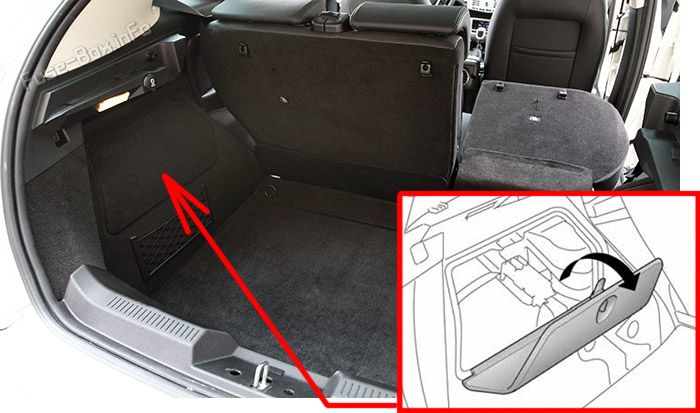

Расположение блока предохранителей
Для доступа к блоку предохранителей откройте соответствующую сервисную крышку.

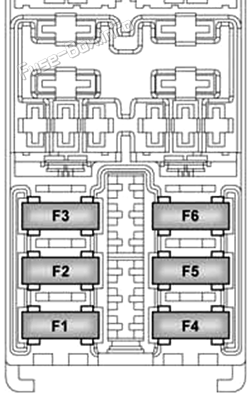

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F1 | 30A | Узел регулировки переднего сиденья |
| F2 | 30A | Узел регулировки переднего сиденья |
| F3 | 10A | Отопление переднего сиденья слева |
| F4 | 15A | Audio Hi-Fi блок управления (1,4 Multi Air версии Не используется) |
| F4 | 20A | Стабилизатор напряжения (1,4 Turbo Multi Air версия с HI-FI вариант) |
| F5 | 10A | BASSBOX Докладчик (HI-FI Система, 1.4 Исключая многовоздушную версию Turbo) |
| F6 | 10A | Отопление переднего сиденья |
Дополнительная информация: Lancia Delta Type 844 2009-2014
Предохранители и реле lancia delta type 844 2009 2014: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
