Предохранители и реле Land Rover Range Rover Evoque (2012-2018)
Схемы относятся к указанным годам и вариантам Land Rover Range Rover Evoque (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
Расположение предохранителей Range Rover Evoque 2012-2018
Предохранители прикуривателя (розетки) в Land Rover Range Rover Evoque Это предохранители № 52 (прикуриватель), № 53 (розетка дополнительного питания ящика для хранения вещей), № 55 (разъем питания дополнительного оборудования задней консоли) и № 63 (разъем питания дополнительного оборудования багажного отделения) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

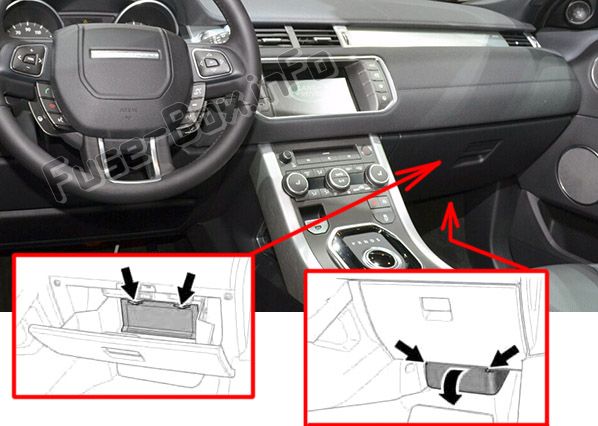

Пассажирский салон
Блоков предохранителей два: первый в бардачке (за панелью), второй под бардачком (за нижней съемной панелью).
Багажное отделение

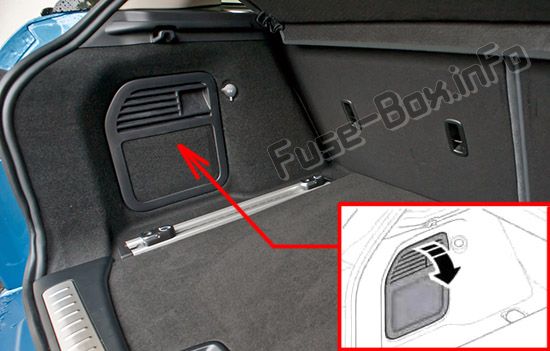

Верхний и нижний блоки предохранителей расположены за панелью с левой стороны багажного отделения.

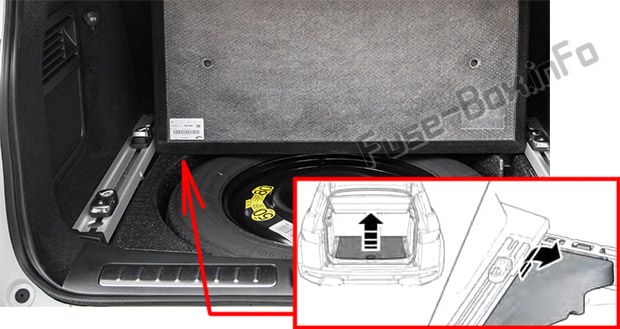

Подпольный блок предохранителей находится под полом в багажном отделении.
2012, 2013, 2014, 2015
2012, 2013, 2014, 2015
Назначение предохранителей в блоке предохранителей моторного отсека (2012-2015 гг.)
| № | A | Цепи защищены |
|---|---|---|
| 1 | Диод | Питание управления двигателем |
| 2 | 5 | Питание модуля напряжения |
| 3 | 80 | Вентиляторы охлаждения |
| 4 | 60 | Дизель - Свечи накаливания |
| 5 | 80 | Рулевое управление с электроусилителем (EPAS) |
| 6 | 15 | Кислородные датчики |
| 7 | 5 | Управление двигателем, Муфта компрессора кондиционера (A/C), Интеллектуальный двигатель стоп/старт |
| 8 | 20 | Система управления двигателем (2,0 л бензин. 2,2 л дизель) |
| 9 | 10 | Дизель - Датчики двигателя |
| 9 | 10 | Система управления двигателем (дизель 2,0 л. Дизель 2,2 л) |
| 9 | 10 | Жидкость для выхлопных газов дизельных двигателей (DEF) (дизельный двигатель объемом 2,0 л) |
| 10 | 20 | Автоматическая коробка передач |
| 11 | 10 | Дизель и бензин - датчики двигателя |
| 12 | 15 | Дизель — перепуск системы рециркуляции отработавших газов (EGR), датчик воды в топливе |
| 12 | 15 | Бензин - Катушки зажигания |
| 13 | 10 | Муфта компрессора кондиционера |
| 14 | 15 | Система управления двигателем (2,0 л бензин. 2,2 л дизель) |
| 14 | 10 | Система управления двигателем (дизель 2,0 л) |
| 15 | 40 | Пусковой двигатель |
| 16 | 100 | PTC-нагреватель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Модуль качества напряжения, Блок предохранителей в багажном отделении |
| 22 | 30 | Передние дворники |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 30 | |
| 25 | 30 | Антиблокировочная система |
| 26 | 40 | Антиблокировочная система |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Вентилятор отопителя |
| 29 | 30 | Электрический тормоз прицепа — Австралия |
| 30 | 15 | Омыватель фар |
| 31 | 15 | Рога |
| 32 | 20 | Дополнительный отопитель |
| 32 | 20 | Антиблокировочная тормозная система (АБС) |
| 33 | 5 | Катушки реле - Звуковой сигнал, Обогрев лобового стекла, Топливный насос, Расширенное зажигание |
| 34 | 40 | LH Обогрев лобового стекла |
| 35 | 40 | RH Обогрев лобового стекла |
| 36 | 5 | Вспомогательный водяной насос |
| 37 | 20 | Топливный насос |
| 38 | 5 | Модуль рулевого колеса |
| 39 | 5 | Адаптивный круиз-контроль (ACC) |
| 40 | 5 | Адаптивная система переднего освещения (AFS) — правая фара |
| 41 | 5 | Адаптивная система переднего освещения (AFS) — левая фара |
| 42 | 5 | Блок управления фарами, Блок управления системой динамического корректора фар, Камера заднего вида |
| 43 | 5 | Ассистент дальнего света, камера заднего вида, катушки реле климата/обогрева сидений |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Дизель — Дополнительный водяной насос, датчик воды в топливе |
Назначение предохранителей в блоке предохранителей салона (2012-2015 гг.)
| № | A | Цепи защищены |
|---|---|---|
| 1 | 5 | Приемник умного ключа. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | - | - |
| 3 | 10 | Передние противотуманные фары |
| 4 | - | - |
| 5 | 5 | Антиблокировочная тормозная система (АБС) |
| 6 | 5 | Блок предохранителей в моторном/багажном отсеке |
| 6 | 5 | Адаптивная динамика, модуль управления электрическим дифференциалом (E-diff) |
| 7 | - | - |
| 8 | 25 | Модуль пассажирской двери |
| 9 | 5 | Электрический стояночный тормоз |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Прицеп с задним светом |
| 12 | 5 | Фонари заднего хода |
| 13 | - | - |
| 14 | 5 | Переключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Рулевое управление с электроусилителем |
| 17 | 5 | Модуль управления бесключевым доступом |
| 18 | - | - |
| 19 | 5 | Модуль управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль (ACC) |
| 21 | 5 | Блок управления отопителем PTC, переключатель на центральной консоли, переключатель на внешней панели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | - | - |
| 24 | 5 | Правый задний противотуманный фонарь |
| 25 | 5 | Левый задний противотуманный фонарь |
| 26 | - | - |
| 27 | 10 | Габаритные огни прицепа |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | 5 | Датчик дождя, выключатель вспомогательного освещения, модуль напряжения, датчик влажности, лампа отключения подушки безопасности пассажира |
| 32 | 25 | Модуль водительской двери |
| 33 | - | - |
| 34 | 10 | Блокировка лючка бензобака, разблокировка лючка бензобака |
| 35 | - | - |
| 36 | 5 | Звуковой оповещатель с батарейным питанием |
| 37 | 20 | Модуль управления бесключевым доступом |
| 38 | 15 | Омыватель лобового стекла |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника двери водителя, часы, поясничная логика Pass переднего сиденья |
| 41 | - | - |
| 42 | 30 | Переднее сиденье водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Переднее пассажирское сиденье |
| 46 | - | - |
| 47 | 20 | Блок управления солнцезащитными шторками |
| 48 | 15 | Питание разъема прицепа |
| 49 | - | - |
| 50 | - | - |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей ящика для хранения вещей |
| 54 | - | - |
| 55 | 20 | Розетка для дополнительного оборудования на задней консоли |
| 56 | 10 | Дополнительная удерживающая система (SRS) |
| 57 | 10 | Внутренние светильники |
| 58 | - | - |
| 59 | - | - |
| 60 | 5 | Датчик присутствия, лампа отключения подушки безопасности пассажира |
| 61 | 5 | Блок управления запуском |
| 62 | 10 | Система климат-контроля |
| 63 | 20 | Розетка для аксессуаров в багажном отделении |
| 64 | - | - |
| 65 | - | - |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | - | - |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей в багажнике (2012-2014 гг.)
| № | A | Цепи защищены |
|---|---|---|
| FA1 | 10 | Сенсорный экран |
| FA2 | 15 | Радиомодуль |
| FA3 | 10 | Цифровой радио/ТВ модуль |
| FA4 | 15 | Развлекательная программа для пассажиров задних сидений |
| FA5 | 5 | Переключатели сиденья |
| FA6 | 30 | Электрический стояночный тормоз |
| FA7 | 15 | Задний стеклоочиститель |
| FA8 | 30 | Электрический стояночный тормоз |
| FA9 | - | - |
| FA10 | 5 | Усилитель |
| FA11 | 40 | Усилитель |
| FA12 | - | - |
| FB1 | 5 | Адаптивная динамика |
| FB2 | 15 | Дифференциальный модуль E |
| FB3 | 15 | Обогрев сиденья водителя |
| FB4 | 15 | Обогрев пассажирского сиденья |
| FB5 | 30 | Адаптивная динамика |
| FB6 | 25 | Задняя дверь с электроприводом |
| FB7 | 5 | Топливный нагреватель РЧ приемник |
| FB8 | 10 | Приборный щиток |
| FB9 | 5 | Камера приближения |
| FB10 | 5 | Мониторинг слепых зон |
| FB11 | - | - |
| FB12 | - | - |
Назначение предохранителей в блоке предохранителей в багажнике (2015 г.)
| № | A | Цепи защищены |
|---|---|---|
| Верхний блок предохранителей | ||
| FB1 | 5 | Адаптивная динамика |
| FB2 | 15 | Модуль управления электрическим дифференциалом (E-diff) |
| FB3 | 10 | Центр сообщений |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная динамика |
| FB6 | 25 | Задняя дверь с электроприводом |
| FB7 | 5 | Ресивер дополнительного отопителя |
| FB8 | 5 | Переключатели сиденья водителя/пассажира |
| FB9 | - | - |
| FB10 | 10 | Мониторинг слепых зон (BSM), камера заднего вида |
| FB11 | 40 | Аудиоусилитель |
| FB12 | - | - |
| Нижний блок предохранителей | ||
| FA1 | 30 | Модуль управления электрическим дифференциалом (E-diff) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | Модуль управления электрическим дифференциалом (E-diff) |
| FA4 | 10 | Дорожная телематика |
| FA5 | 20 | Водительское сиденье с подогревом/климатом |
| FA6 | 20 | Пассажирское сиденье с подогревом/климатом |
| FA7 | 5 | Модуль обнаружения брода |
| FA8 | 5 | Внутреннее зеркало с затемнением/Ассистент дальнего света |
| FA9 | 20 | Заднее левое сиденье с подогревом |
| FA10 | 20 | Правое заднее сиденье с подогревом |
| FA11 | 30 | Электрический стояночный тормоз (EPB) |
| FA12 | 30 | Электрический стояночный тормоз (EPB) |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран, передняя встроенная панель управления |
| 2 | 10 | Аудиоусилитель |
| 3 | - | - |
| 4 | 10 | Навигация, Телевизионный тюнер |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио-видео входа/выхода |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Передняя и задняя встроенные панели управления отоплением и вентиляцией |
| 16 | 20 | Дополнительный подогреватель на топливе |
2016
2016
Назначение предохранителей в блоке предохранителей моторного отсека (2016 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 30 | Система управления двигателем |
| 2 | 5 | Управление электропитанием |
| 3 | 80 | Усилитель руля |
| 4 | — | — |
| 5 | 100 | Вентиляторы охлаждения двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | — | — |
| 8 | 20 | Система управления двигателем |
| 9 | 10 | Выбросы транспортных средств |
| 10 | — | — |
| 11 | 10 | Система управления двигателем |
| 12 | 15 | Система управления двигателем |
| 13 | — | — |
| 14 | 15 | Система управления двигателем |
| 15 | 40 | Пусковой двигатель |
| 16 | 100 | Обогреватель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Управление электропитанием |
| 22 | 30 | Передние дворники |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | — | — |
| 25 | 40 | Антиблокировочная тормозная система (АБС) |
| 26 | 40 | ABS |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Вентилятор отопителя |
| 29 | 30 | Электрический тормоз прицепа |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рога |
| 32 | 10 | Кондиционер (кондиционер) |
| 33 | 5 | Рог. Обогрев лобового стекла. Топливная система |
| 34 | 40 | Обогрев лобового стекла - левая сторона |
| 35 | 40 | Обогрев лобового стекла - правая сторона |
| 36 | 5 | Система управления двигателем. кондиционер |
| 37 | 20 | Топливная система |
| 38 | 20 | Фара - левая сторона |
| 39 | 20 | Фара - правая сторона |
| 40 | 5 | Адаптивная система переднего освещения (AFS) — правая фара |
| 41 | 5 | AFS - левая фара |
| 42 | 5 | Фары. Выравнивание фар. Камера заднего вида |
| 43 | — | — |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Руль |
Назначение предохранителей в блоке предохранителей салона (2016 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 5 | Приемник умного ключа. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (АБС) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | 5 | Электрический стояночный тормоз (EPB) |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Прицеп с задним светом |
| 12 | 5 | Фонари заднего хода |
| 13 | — | — |
| 14 | 5 | Переключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивный вход |
| 18 | 5 | Вспомогательный насос охлаждающей жидкости |
| 19 | 5 | Управление двигателем |
| 20 | 5 | Адаптивный круиз-контроль (ACC) |
| 21 | 5 | Нагреватель PTC Переключатели центральной консоли. Выносные переключатели на приборной панели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | 5 | Правая задняя противотуманная фара |
| 25 | 5 | Левая задняя противотуманная фара |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя. Выключатель вспомогательных ламп. Датчик влажности |
| 32 | 25 | Модуль водительской двери |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | 20 | Автомобильный модуль без ключа |
| 38 | 15 | Омыватель ветрового стекла |
| 39 | 25 | Модуль задней левой двери. |
| 40 | 5 | Переключатель стеклоподъемника водительской двери |
| 41 | — | — |
| 42 | 30 | Место водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль задней правой двери. |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | — | — |
| 47 | 20 | Жалюзи |
| 48 | 15 | Питание разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей ящика для хранения вещей |
| 54 | — | — |
| 55 | 20 | Розетка для дополнительного оборудования на задней консоли |
| 56 | 10 | Дополнительная удерживающая система (SRS) |
| 57 | 10 | Внутренние светильники |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик присутствия. Лампа отключения подушки безопасности пассажира |
| 61 | 5 | Запуск двигателя |
| 62 | — | — |
| 63 | 20 | Розетка для аксессуаров в багажном отделении |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей в багажнике (2016 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 30 | Системы полного привода (4WD) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | системы полного привода |
| FA4 | 10 | Телематика |
| FA5 | 20 | Водительское сиденье с подогревом/климатом |
| FA6 | 20 | Сиденье переднего пассажира с подогревом/климатом |
| FA7 | — | — |
| FA8 | 5 | Зеркало заднего вида. Автоматический дальний свет (AHB) |
| FA9 | 20 | Заднее левое сиденье с подогревом |
| FA10 | 20 | Правое заднее сиденье с подогревом |
| FA11 | — | — |
| FA12 | — | — |
| Нижний блок предохранителей | ||
| FB1 | — | — |
| FB2 | 5 | Адаптивный круиз-контроль (ACC) |
| FB3 | 10 | Приборная доска |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | 25 | Задняя дверь с электроприводом |
| FB7 | — | — |
| FB8 | 15 | Переключатели DriveFs/пассажирского сиденья |
| FB9 | 10 | Проекционный дисплей (HUD) |
| FB10 | 10 | Монитор слепых зон (BSM) |
| FB11 | 40 | Аудиоусилитель |
| FB12 | 20 | Аудиоусилитель |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Передняя встроенная панель управления |
| 2 | 10 | Аудиоусилитель |
| 3 | 10 | Жест багажника |
| 4 | 10 | Навигация. телефон |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио-видео входа/выхода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Встроенные панели управления спереди и сзади - отопление и вентиляция |
| 16 | — | — |
2017
2017
Назначение предохранителей в блоке предохранителей моторного отсека (2017 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 5 | Система управления двигателем |
| 2 | 5 | Система управления двигателем |
| 3 | 80 | Усилитель руля |
| 4 | — | — |
| 5 | 80 | Вентиляторы охлаждения двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | — | — |
| 8 | 20 | Система управления двигателем |
| 9 | 10 | Система управления двигателем |
| 10 | — | — |
| 11 | 10 | Система управления двигателем |
| 12 | 15 | Система управления двигателем |
| 13 | — | — |
| 14 | 15 | Охлаждение двигателя |
| 15 | 40 | Система управления двигателем |
| 16 | 100 | Дополнительный отопитель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажном отделении |
| 20 | 60 | Блок предохранителей в багажном отделении |
| 21 | 60 | Управление электропитанием |
| 22 | 30 | Передние стеклоочистители |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 40 | Пусковой двигатель |
| 25 | 40 | Антиблокировочная тормозная система (АБС) |
| 26 | 40 | ABS |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Двигатель вентилятора отопителя |
| 29 | — | — |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рога |
| 32 | 10 | Кондиционер (кондиционер) |
| 33 | 5 | Рог. Обогрев лобового стекла. Топливная система |
| 34 | 40 | Левое лобовое стекло с обогревом |
| 35 | 40 | Обогрев правого лобового стекла |
| 36 | 5 | Система управления двигателем. кондиционер |
| 37 | 20 | Топливная система |
| 38 | 20 | светодиодные фары |
| 39 | 20 | светодиодные фары |
| 40 | 5 | Освещение поворота правой фары |
| 41 | 5 | Освещение поворота левой фары |
| 42 | 5 | Передние фары. Динамическое выравнивание фар |
| 43 | — | — |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Руль |
Назначение предохранителей в блоке предохранителей салона (2017 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 5 | Приемник умного ключа. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (АБС) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | — | — |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Прицеп с задним светом |
| 12 | 5 | Фонари заднего хода |
| 13 | — | — |
| 14 | 5 | Переключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивный вход |
| 18 | 5 | Охлаждение двигателя |
| 19 | 5 | Система управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль |
| 21 | 5 | Переключатели на центральной консоли. Внешние переключатели приборной панели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Противотуманные фары прицепа |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя. Переключатель лампы. Управление электроэнергией. Датчик влажности |
| 32 | 25 | Модуль водительской двери |
| 33 | — | — |
| 34 | 10 | Топливный лючок |
| 35 | — | — |
| 36 | 5 | Звуковой оповещатель с резервным аккумулятором |
| 37 | 20 | Вход без ключа |
| 38 | 15 | Омыватель ветрового стекла |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника водительской двери |
| 41 | 5 | Модуль шлюза |
| 42 | 30 | Место водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | — | — |
| 47 | 20 | Жалюзи |
| 48 | 15 | Питание разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей ящика для хранения вещей |
| 54 | — | — |
| 55 | 20 | Розетка для дополнительного оборудования на задней консоли |
| 56 | 10 | Дополнительная удерживающая система (SRS) |
| 57 | 10 | Внутренние светильники |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик присутствия. Контрольная лампа состояния подушки безопасности |
| 61 | 5 | Запуск двигателя |
| 62 | — | — |
| 63 | 20 | Розетка для аксессуаров в багажном отделении |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей в багажнике (2017 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 30 | Динамический контроль устойчивости (DSC) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | системы полного привода |
| FA4 | 10 | Телематика |
| FA5 | 20 | Водительское сиденье с подогревом или климат-контролем |
| FA6 | 20 | Сиденье переднего пассажира с подогревом или климат-контролем |
| FA7 | — | — |
| FA8 | 5 | Зеркало заднего вида. Автоматическая система помощи при дальнем свете (AHBA) |
| FA9 | 20 | Левое заднее сиденье с обогревом |
| FA10 | 20 | Правое заднее сиденье с обогревом |
| FA11 | — | — |
| FA12 | 25 | Задняя дверь с электроприводом |
| Нижний блок предохранителей | ||
| FB1 | — | — |
| FB2 | 5 | Адаптивный круиз-контроль |
| FB3 | 10 | Приборная доска |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | — | — |
| FB7 | 5 | Дополнительный отопитель |
| FB8 | 15 | Переключатели сиденья водителя и пассажира |
| FB9 | 10 | Проекционный дисплей (HUD) |
| FB10 | 10 | Монитор слепых зон |
| FB11 | 40 | Аудиоусилитель |
| FB12 | 20 | Аудиоусилитель |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Передняя встроенная панель управления |
| 2 | 10 | Аудиоусилитель |
| 3 | 10 | Жест багажника |
| 4 | 10 | Навигация. Телефон |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио-видео входа и выхода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Встроенные панели управления спереди и сзади - отопление и вентиляция |
| 16 | 20 | Дополнительный отопитель |
Назначение предохранителей в блоке предохранителей в багажнике (кабриолет) (2017 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 5 | Динамический контроль устойчивости (DSC) |
| FA2 | 30 | DSC |
| FA3 | — | — |
| FA4 | 15 | Складная крыша - замок |
| FA5 | — | — |
| FA6 | 15 | Складная крыша - передняя защелка |
| FA7 | 10 | Телематика |
| FA8 | — | — |
| FA9 | 30 | Системы полного привода (4WD) |
| FA10 | — | — |
| FA11 | 25 | Водительское сиденье с подогревом/климатом |
| FA12 | 5 | Уэйд зондирование |
| FA13 | 25 | Сиденье переднего пассажира с подогревом/климатом |
| FA14 | — | — |
| FA15 | 25 | Топливная система |
| Fa16 | 10 | Монитор слепых зон. Автоматическая система помощи при дальнем свете (AH BA). Камера заднего вида |
| FA17 | 2 | Считыватель дорожных сборов |
| FA18 | 5 | Внутреннее зеркало. АХ БА. Камера заднего вида |
| FA19 | — | — |
| FA20 | 15 | Электрические сиденья |
| FA21 | — | — |
| FA22 | — | — |
| FA23 | 5 | Адаптивный круиз-контроль |
| FA24 | — | — |
| FA25 | — | — |
| FA26 | 10 | Модуль шлюза |
| FA27 | 10 | Приборная доска |
| FA28 | 10 | Проекционный дисплей (HUD) |
| FA29 | — | — |
| FA30 | 5 | Трансформируемая крыша — опускание бокового стекла |
| Нижний блок предохранителей | ||
| FB1 | 15 | Сенсорный экран. Передняя встроенная панель управления |
| FB2 | 10 | Аудиоусилитель |
| FB3 | 10 | Развлекательные системы |
| FB4 | 10 | Навигация. Панель аудио-видео входа и выхода |
| FB5 | 15 | Аудио головное устройство |
| FB6 | 15 | Панель аудио-видео входа и выхода |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | — | — |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FB13 | — | — |
| FB14 | — | — |
| FB15 | 15 | Отопление и вентиляция |
| FB16 | 20 | Дополнительный отопитель |
2018
2018
Назначение предохранителей в блоке предохранителей моторного отсека (2018 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 30 | Система управления двигателем |
| 2 | 5 | Управление электропитанием (только дизель). Система управления двигателем (только бензин) |
| 3 | 80 | Усилитель руля |
| 4 | — | — |
| 5 | 100 | Охлаждение двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | — | — |
| 8 | 15 | Система управления двигателем |
| 9 | 10 | Система управления двигателем |
| 10 | — | — |
| 11 | 10 | Система управления двигателем |
| 12 | 10 | Система управления двигателем |
| 13 | — | — |
| 14 | 10 | Система управления двигателем (только дизель) |
| 14 | 10 | Охлаждение двигателя (только бензин) |
| 15 | 40 | Система управления двигателем |
| 16 | 100 | Дополнительный отопитель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажном отделении |
| 20 | 60 | Блок предохранителей в багажном отделении |
| 21 | 60 | Управление электропитанием |
| 22 | 30 | Передние стеклоочистители |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 40 | Стартер (только дизельный автомат и бензин) |
| 25 | 40 | Антиблокировочная тормозная система (АБС) |
| 26 | 40 | Антиблокировочная тормозная система (АБС) |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Двигатель вентилятора отопителя |
| 29 | — | — |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рога |
| 32 | 10 | Кондиционер (кондиционер) |
| 33 | 5 | Рог. Обогрев лобового стекла. Топливная система |
| 34 | 40 | Левое лобовое стекло с обогревом |
| 35 | 40 | Обогрев правого лобового стекла |
| 36 | 5 | Система управления двигателем. кондиционер |
| 37 | 25 | Топливная система |
| 38 | 20 | светодиодные фары |
| 39 | 20 | светодиодные фары |
| 40 | 5 | Освещение поворота правой фары |
| 41 | 5 | Освещение поворота левой фары |
| 42 | 5 | Регулировка фар |
| 43 | — | — |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Руль |
Назначение предохранителей в блоке предохранителей салона (2018 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 5 | Приемник умного ключа. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (АБС) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | — | — |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Прицеп с задним светом |
| 12 | 5 | Фонари заднего хода |
| 13 | — | — |
| 14 | 5 | Переключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивный вход |
| 18 | 5 | Охлаждение двигателя |
| 19 | 5 | Система управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль |
| 21 | 5 | Переключатели на центральной консоли. Внешние переключатели приборной панели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Противотуманные фары прицепа |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя. Переключатель лампы. Управление электроэнергией. Датчик влажности |
| 32 | 25 | Модуль водительской двери |
| 33 | — | — |
| 34 | 10 | Топливный лючок |
| 35 | — | — |
| 36 | 5 | Звуковой оповещатель с резервным аккумулятором |
| 37 | 20 | Вход без ключа |
| 38 | 15 | Омыватель ветрового стекла |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника водительской двери |
| 41 | 5 | Модуль шлюза |
| 42 | 30 | Место водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | — | — |
| 47 | 20 | Жалюзи |
| 48 | 15 | Питание разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей ящика для хранения вещей |
| 54 | — | — |
| 55 | 20 | Розетка для дополнительного оборудования на задней консоли |
| 56 | 10 | Дополнительная удерживающая система (SRS) |
| 57 | 10 | Внутренние светильники |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик присутствия. Контрольная лампа состояния подушки безопасности |
| 61 | 5 | Запуск двигателя |
| 63 | 20 | Розетка для аксессуаров в багажном отделении |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей в багажнике (2018 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 30 | Системы полного привода (4WD) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | системы полного привода |
| FA4 | 10 | Телематика |
| FA5 | 20 | Водительское сиденье с подогревом или климат-контролем |
| FA6 | 20 | Сиденье переднего пассажира с подогревом или климат-контролем |
| FA7 | — | — |
| FA8 | 5 | Зеркало заднего вида. Автоматическая система помощи при дальнем свете (AHBA) |
| FA9 | 20 | Левое заднее сиденье с обогревом |
| FA10 | 20 | Правое заднее сиденье с обогревом |
| FA11 | — | — |
| FA12 | 25 | Задняя дверь с электроприводом |
| Нижний блок предохранителей | ||
| FB1 | — | — |
| FB2 | 5 | Адаптивный круиз-контроль |
| FB3 | 10 | Приборная доска |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | — | — |
| FB7 | 5 | Дополнительный отопитель |
| FB8 | 15 | Переключатели сиденья водителя и пассажира |
| FB9 | 10 | Проекционный дисплей (HUD) |
| FB10 | 10 | Монитор слепых зон |
| FB11 | 40 | Аудиоусилитель |
| FB12 | 20 | Аудиоусилитель |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Передняя встроенная панель управления |
| 2 | 10 | Аудиоусилитель |
| 3 | 10 | Жест багажника |
| 4 | 10 | Навигация. Телефон |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио-видео входа и выхода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Встроенные панели управления спереди и сзади - отопление и вентиляция |
| 16 | 20 | Дополнительный отопитель |
Назначение предохранителей в блоке предохранителей в багажном отделении (кабриолет) (2018 г.)
| Номер предохранителя | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 5 | Динамический контроль устойчивости (DSC) |
| FA2 | 30 | DSC |
| FA3 | — | — |
| FA4 | 15 | Складная крыша - замок |
| FA5 | — | — |
| FA6 | 15 | Складная крыша - передняя защелка |
| FA7 | 10 | Телематика |
| FA8 | — | — |
| FA9 | 30 | Системы полного привода (4WD) |
| FA10 | — | — |
| FA11 | 25 | Водительское сиденье с подогревом/климатом |
| FA12 | 5 | Уэйд зондирование |
| FA13 | 25 | Сиденье переднего пассажира с подогревом/климатом |
| FA14 | — | — |
| FA15 | 25 | Топливная система |
| Fa16 | 10 | Монитор слепых зон. Автоматическая система помощи при дальнем свете (AH BA). Камера заднего вида |
| FA17 | 2 | Считыватель дорожных сборов |
| FA18 | 5 | Внутреннее зеркало. АХ БА. Камера заднего вида |
| FA19 | — | — |
| FA20 | 15 | Электрические сиденья |
| FA21 | — | — |
| FA22 | — | — |
| FA23 | 5 | Адаптивный круиз-контроль |
| FA24 | — | — |
| FA25 | — | — |
| FA26 | 10 | Модуль шлюза |
| FA27 | 10 | Приборная доска |
| FA28 | 10 | Проекционный дисплей (HUD) |
| FA29 | — | — |
| FA30 | 5 | Трансформируемая крыша — опускание бокового стекла |
| Нижний блок предохранителей | ||
| FB1 | 15 | Сенсорный экран. Передняя встроенная панель управления |
| FB2 | 10 | Аудиоусилитель |
| FB3 | 10 | Развлекательные системы |
| FB4 | 10 | Навигация. Панель аудио-видео входа и выхода |
| FB5 | 15 | Аудио головное устройство |
| FB6 | 15 | Панель аудио-видео входа и выхода |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | — | — |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FB13 | — | — |
| FB14 | — | — |
| FB15 | 15 | Отопление и вентиляция |
| FB16 | 20 | Дополнительный отопитель |
