Предохранители и реле Land Rover Range Rover Evoque L551 2019-2023
Схемы относятся к указанным годам и вариантам Land Rover Range Rover Evoque L551 2019-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.

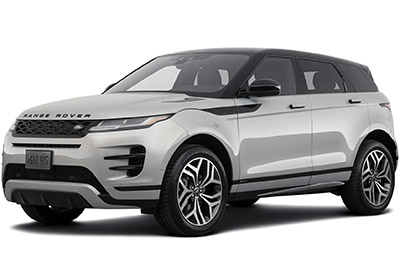

В этой статье рассматривается Range Rover Evoque второго поколения (L551), выпускаемый с 2019 года. Здесь представлены схемы блоков предохранителей для Range Rover Evoque 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов, а также сведения о назначении каждого предохранителя.
Схема предохранителей Range Rover Evoque L551
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

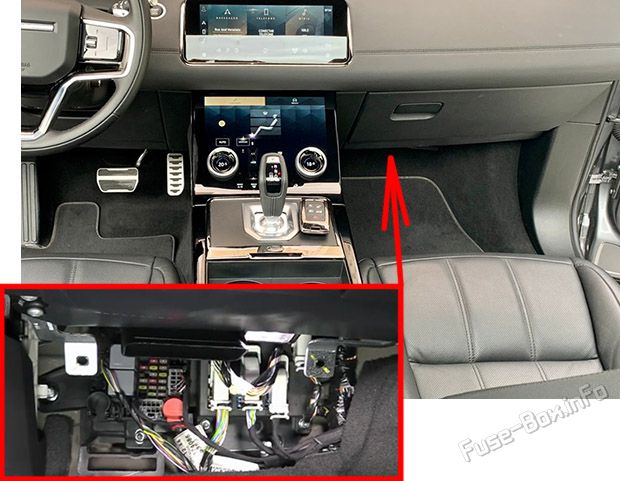

Расположение блока предохранителей
Блок предохранителей расположен под перчаточным ящиком за панелью в зоне ног.

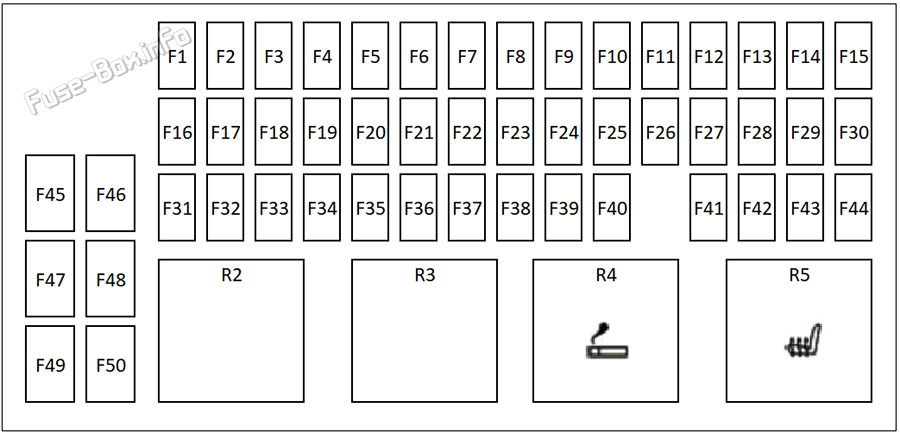

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | 30 | Переднее левое сиденье. |
| 2 | 30 | Переднее справа сиденье. |
| 3 | 25 | Модуль дверей пассажиров. |
| 4 | 25 | Модуль дверей водителя. |
| 5 | 5 | Бесключенное входное отверстие. |
| 6 | - | - |
| 7 | - | - |
| 8 | 5 | 2019-2023: PHEV только:PHEV Связной ящик. |
| 9 | 5 | 2019-2021 Система контроля давления в шинах (TPMS). 2022: RF приемник,TPMS- Внутренние моторные датчики. 2023: RF Приемник. 2024-2026: Радиочастотная связь (RadioRecord) RF) приемник. Система контроля давления в шинах (TPMS). |
| 10 | 5 | Защитный шум аккумулятора /ETC. |
| 11 | 5 | Диспетчерская панель. |
| 12 | 20 | 2019-2020: топливная система. 2022-2026 Система обогрева горелок. |
| 13 | 5 | Диагностическая розетка. |
| 14 | 5 | Автомобильный иммобилизатор. |
| 15 | 5 | Рулевое колесо. |
| 16 | 20/10 | 2019-2020: Бесключенное входное отверстие. 2022: Выставка головы (на дисплее) HUD) и охлаждающий вентилятор. 2023-2026: Бесключенное входное отверстие. |
| 17 | 5 | 2019-2020: Выключатель педали тормоза. |
| 18 | 20 | Слепой. |
| 19 | 20 | Слева от коляски и с крема. |
| 20 | 5 | Зеркало. Камера. |
| 21 | 5 | 2019-2025: слепой точечный монитор. 2026: слепой точечный монитор. Водитель, который смотрит в камеру. |
| 22 | 5 | 2019-2020: Камера. |
| 23 | - | - |
| 24 | 10 | Выставка головы (на выставке) HUD) модуль. |
| 25 | 10 | Диспетчерская панель. |
| 26 | 20 | 2019-2020: прикуриватель. 2021-2023: Вспомогательная силовая разъемка. 2024-2026: Вспомогательная силовая разъемка. Спереди USB Сеток. |
| 27 | 5 | 2019-2020: Помощь в вопросах стоянки. |
| 28 | 10 | 2019-2020: Выставка головы (на дисплее) HUD) и охлаждающий вентилятор. 2024-2026: Выставка головы (на дисплее) HUD). Вентилятор охлаждения. |
| 29 | 5 | Адаптивное управление круизом. |
| 30 | 20 | Справа от качающегося и климатического сиденья. |
| 31 | 5 | 2019-2020: Воздушная ионизатор. Тормозная система. 2021: Модуль помощи в вопросах стоянки. 2022: Контроль за падением холмов, Ионисер. 2023: Подача зажигания. 2024-2026: борьба с горным происхождением (в процентах) HDC). Ионизатор. |
| 32 | 5 | 2019-2021: Контроль за деятельностью на местах. Задние ворота. 2022: Контроль за деятельностью на местах. 2023: USB Центр. 2024-2026: Датчик интенсивности. Жесткий задний врата. |
| 33 | 10 | 2019-2021: Задний переносной аудиоусилитель. 2022: консоль/принадлежность USB консоль. 2024-2025 Переносной аудиоинтерфейс. 2026: Прикосновение экрана. Смещение контроля климата. |
| 34 | 15 | 2019-2020: Информационная система. 2023, 2026: Задние откидные сиденья. |
| 35 | 15 | Инфотационная система. |
| 36 | 10 | Аудиовизуальные записи. |
| 37 | 15 | Выключатели сидений и память. |
| 38 | 20 | 2019-2020: Вспомогательная электрическая розетка в кабби. 2021: зажигалка для сигарет 2022-2026: Вспомогательная силовая разъемка. |
| 39 | 5 | Электрохромное зеркало. |
| 40 | - | - |
| 41 | 10 | Подогрев рулевого колеса. |
| 42 | 5 | 2019-2020: рулевое колесо. |
| 43 | 20 | 2019-2023: система отопления и вентиляции. 2024-2026: система отопления и вентиляции. Модуль управления телом. |
| 44 | - | - |
| 45 | 40 | Модуль управления телом. |
| 46 | 2 | Электронная плата за пользование дорогами Сингапура (только для транспортных средств с правом управления). |
| 47 | 40 | Модуль управления телом. |
| 48 | - | - |
| 49 | 40 | Усилитель системы инфотенции. |
| 50 | 20 | 2019-2020: Модуль усилителя. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

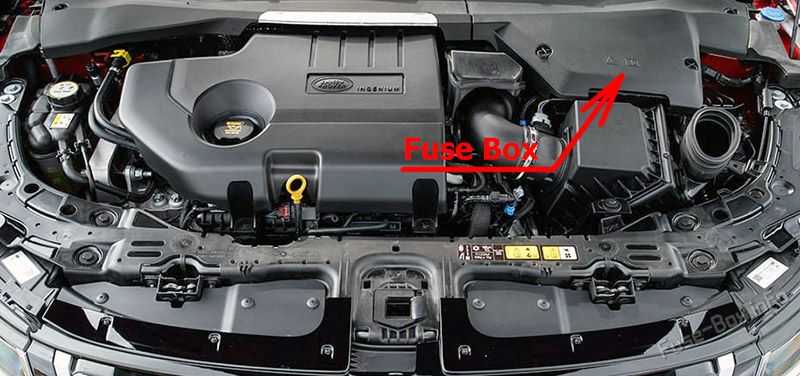

Расположение блока предохранителей
Блок предохранителей расположен под левой крышкой моторного отсека.
Чтобы снять левую крышку:
- Поверните фиксаторы против часовой стрелки и извлеките их.
- Поднимите передний край крышки, сдвиньте её вперёд и снимите.

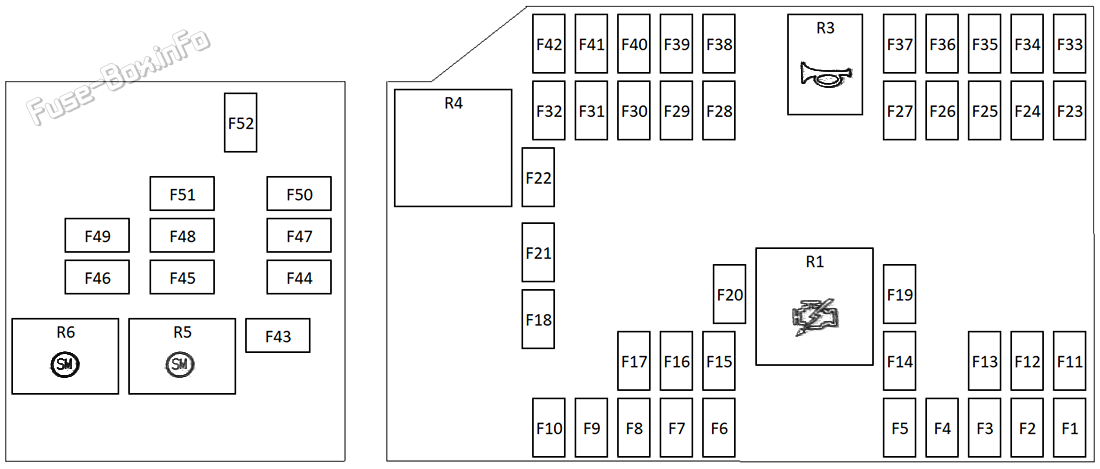

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | - | - |
| 2 | 15 | 2021-2026: Охладитель воздуха с подзарядным зарядом. |
| 3 | 10 | Система управления двигателем. |
| 4 | - | - |
| 5 | 15 | Система управления двигателем. |
| 6 | 15 | 2019-2023 Система управления двигателем. 2024-2026: Передача. |
| 7 | 10 | 2019-2020 Модуль внешнего звукового устройства. |
| 8 | 10 | 2019-2023: Только гибридные электромобили с подключением:PHEV контроль/PHEV Насос обогревателя. |
| 9 | 15 | 2019-2023: Водный насос для межохладительных систем. |
| 10 | 15 | 2019-2023: PHEV Только: инвертер. |
| 11 | 5 | 2019-2020: рулевое колесо. 2024-2026 Выключатели рулевого колеса. |
| 12 | 5 | Переключатель для стартера/MHEV система. |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Система управления двигателем. |
| 16 | - | - |
| 17 | 15 | 2019-2023: топливная система. Система управления двигателем. Датчики выпуска. 2024-2026 Системы выбросов. |
| 18 | 30 | 2022-2023: Продувочные вилки. |
| 19 | 40 | Модуль управления двигателем. |
| 20 | 40 | Модуль управления тормозами. Аккумулятор. |
| 21 | 30 | 2022-2023: Продувочные вилки. |
| 22 | 40 | Мотор сгнившего воздуха. |
| 23 | 10 | Передние противотуманные огни. |
| 24 | 10 | 2019-2020 Датчики выпуска. 2021-2026 Охлаждение двигателя. |
| 25 | - | - |
| 26 | 10 | 2019-2021: топливные датчики. 2022-2023: жидкости для выпуска дизельных двигателей. 2024-2026 Системы выбросов. |
| 27 | 10 | 2019-2021 Датчики выпуска. 2022-2026 Система управления двигателем. |
| 28 | 25 | Топливный насос. |
| 29 | 25 | 2019-2023: передняя машина для мытья ветрового стекла. |
| 30 | - | - |
| 31 | 25 | 2019-2023: мытье заднего окна. |
| 32 | - | - |
| 33 | 10 | 2019-2020: вращающийся вращающийся движитель рулевого колеса. 2024-2026 Выключатели рулевого колеса. |
| 34 | 25 | Справа от фары. |
| 35 | 25 | Лобовой свет. |
| 36 | 5 | 2021: ADAS- система управления. |
| 10 | 2022-2026: Системы помощи водителю. | |
| 37 | 15 | Звуковой сигнал. |
| 38 | 10 | 2019-2023: PHEV Только: аккумулятор/встроенный стартер-генератор ремня. |
| 39 | 20 | 4WD. |
| 40 | 25 | 2019-2023: Мощный стиральный насос. |
| 41 | 5 | 2021: PHEV Синтетический микрофон. 2022-2023: Акустическая система оповещения транспортных средств. |
| 42 | 15 | 2019-2023: PHEV Только: насос гибридной охлаждающей жидкости. |
| 43 | - | - |
| 44 | 40 | Нагретое ветровое стекло справа. |
| 45 | 40 | 2019-2023: PHEV Только: передающий масляный насос. |
| 46 | - | - |
| 47 | 40 | Нагретый передний экран с левой стороны. |
| 48 | 40 | 2019-2023: стартер. |
| 49 | 30 | 2019-2020, 2023: электрические стояночные тормоза (EPB). 2024-2026: Расстояние для прицепов. |
| 50 | 40 | резерв. |
| 51 | 40 | 2019-2020, 2023: Дизельный двигатель. |
| 52 | 30 | Мотор для стеклоочистителя. |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

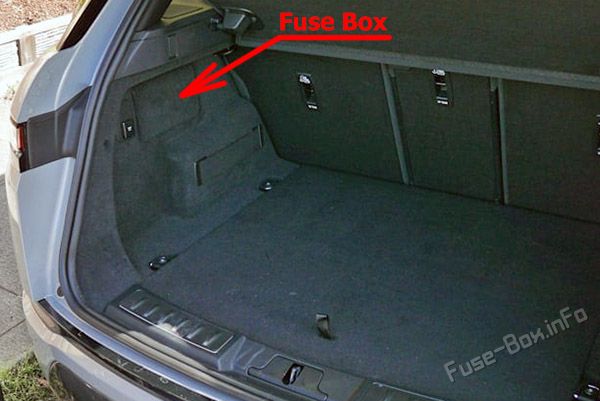

Расположение блока предохранителей

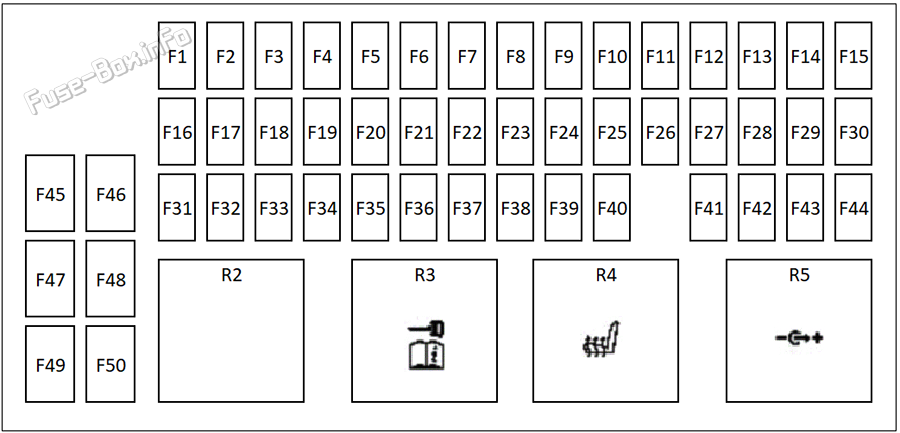

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель. |
| 2 | 20 | резерв. |
| 3 | 5 | Телематика. |
| 4 | 5 | Горящий топливный обогреватель (FBH). |
| 5 | 25/10 | 2019-2020: Топливный насос. 2021: ADAS Система управления. 2022-2026: средства управления и системы предупреждения столкновений. |
| 6 | 30 | Задние врата с питанием/взаимным питанием. |
| 7 | 5 | 2019-2020: Коллегия по контролю за климатом. 2021: Управление кондиционирования заднего воздуха 2022: Коллегия по контролю за климатом. 2024-2026: контроль за задним климатом. |
| 8 | 5 | 2024-2026 Задние задние огни справа. |
| 9 | 5 | 2021: Батарея резерв. 2024-2026 Задние огни с левой стороны. |
| 10 | 30 | 2021 Регулировка заднего сиденья. 2024-2026 Модуль заднего сиденья с левой стороны. |
| 11 | 25 | Модуль задней двери справа. |
| 12 | 20 | Трейлер. |
| 13 | 5 | 2019-2022: 4WD. |
| 14 | 25 | Модуль задней двери с левой стороны. |
| 15 | 10 | 2021: Система помощи в вопросах стоянки. 2022-2023: Модуль полевого восприятия. 2024-2026: датчики, обеспечивающие парковку автомобилей. |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | 30 | - Водитель. |
| 20 | - | - |
| 21 | 20 | Загрузить в аксессуар. |
| 22 | 5 | 2021 Диагностическая система Flexray. 2024-2026 Диагностика. |
| 23 | 20 | 2019-2020: Мотор с подсветкой. 2021: Контроль за световым скайром. 2023-2026: Мотор с подсветкой. |
| 24 | 5 | 2019-2020: Знание Уэйда. 2023: USB Садись. |
| 25 | 5 | 48-вольтный датчик аккумулятора. |
| 26 | 20 | 2019-2023 Модуль сиденья, подогреваемый сзади. 2024-2026: Нагреваемое заднее сиденье с левой стороны. |
| 27 | - | - |
| 28 | 5 | 2019-2020: Топливный насос. |
| 15 | 2024-2026: Задняя USB. | |
| 29 | 10 | Беспроводное зарядное устройство. |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | 20 | Трейлерный розетка. |
| 34 | 10 | Модуль управления шасси. |
| 35 | 30 | - Водитель. |
| 36 | 20 | 2019-2020: Топливный насос. |
| 37 | 20 | резерв. |
| 38 | 5 | 2021: Вентилятор резерв. 2024-2026: Вторая строка USB Сосиска. |
| 39 | 20 | 2023-2026: задний климат и системы комфорта. |
| 40 | 10 | Спереди USB Сосиска. |
| 41 | 20 | Подогрев заднего сиденья справа. |
| 42 | 20 | Задняя аксессуарная розетка. |
| 43 | - | - |
| 44 | 30 | Обогрев заднего стекла. |
| 45 | 30 | 2021: PHEV Мотор. 2022-2023: Дорога. |
| 46 | - | - |
| 47 | 30 | 2019-2020: Дорога. 2022-2026: Огни прицепов. |
| 48 | 30 | Развертываемый буксирный бар. |
| 49 | 50 | 2019-2021, 2023: PTC Отопитель. |
| 50 | 25 | 2019-2023: Тепло. |
