Предохранители и реле Lincoln LS 1999-2006
Схемы относятся к указанным годам и вариантам Lincoln LS 1999-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Lincoln LS 1999-2006.

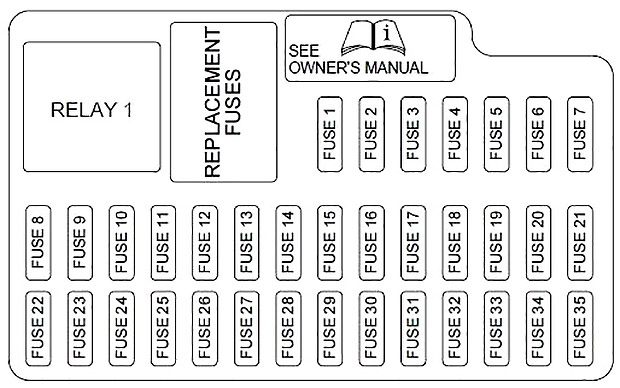

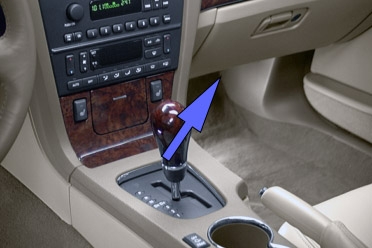

Схема блока предохранителей в салоне
Панель предохранителей расположена на правой боковой откидной панели. Снимите крышку панели, чтобы получить доступ к предохранителям. Для извлечения предохранителя используйте инструмент для извлечения предохранителей, расположенный на крышке панели предохранителей.
| № | А | Цепь защищена |
|---|---|---|
| 1 | 5 | Катушка реле стартера |
| 2 | 5 | Радио |
| 3 | 5 | ABS / TCS / AdvanceTrac® |
| 4 | 5 | Блок, реле модуля управления трансмиссией (PCM), реле топливного насоса, REM |
| 5 | 10 | 2003-2006: Модуль управления удерживающими устройствами (RCM), электронный блок управления системой обнаружения пассажиров (PODS). |
| 5 | 2000-2002: переключатель T / A, переключатель отключения O / D, датчик автолампы, модули сидений с подогревом, VCS (2002). | |
| 6 | 10 | OBD II |
| 7 | 5 | DDM, DSM, противоугонный светодиод, выключатель зеркала с электроприводом, выключатель электрического стояночного тормоза, PCM (2000-2001), звуковой сигнал |
| 8 | 5 | Правый передний поворотник, Правый передний боковой указатель, Правые передние габаритные огни, Правый передний повторитель (2000-2003) |
| 9 | 15 | 2003-2006: Ближний свет передний правый / HID |
| 10 | 2000-2002: Ближний свет передний правый. | |
| 10 | 5 | Левый передний поворотник, Левый передний боковой габарит, Левый передний габаритный фонарь, Левый передний повторитель (2000-2003) |
| 11 | 10 | Левый передний дальний свет |
| 12 | 5 | 2003-2006: Электрохромное зеркало, датчик дождя (2003) |
| 2002: Регулировка высоты фар | ||
| 10 | 2000: Регулировка высоты фар. | |
| 13 | 5 | Кластер |
| 14 | 5 | 2003-2006: DATC |
| 10 | 2000-2002: RCM, DATC | |
| 15 | 5 | 2000-2002: Запасной |
| 2003-2006: Отмена O / D, переключатель ABS / Traction-Assist | ||
| 16 | 5 | Органы управления сиденьями с подогревом, Модуль сиденья с климат-контролем (2003-2006), Электрохромное зеркало (2000-2002), Модуль датчика дождя (2000-2002) |
| 17 | 5 | RCM, Контрольная лампа генератора |
| 18 | 20 | Радио, ЦРУ, Блок навигации (2003-2006) |
| 19 | 15 | Наклонные / Теле-двигатели |
| 20 | 10 | FEM, DATC, Cluster, REM, Блокировка переключения тормозов (2000-2002) |
| 21 год | 10 | 2000-2002: Зеркала с электроприводом складывания. |
| 7,5 | 2003-2006: Запасной | |
| 22 | 10 | DDM, Зеркало двери водителя (2002-2006) |
| 23 | 10 | Правый передний дальний свет |
| 24 | 5 | PATS |
| 25 | 15 | 2003-2006: Ближний свет передний левый / HID |
| 10 | 2000-2002: Ближний свет передний левый. | |
| 26 | 5 | 2003-2006: Модуль стеклоочистителя. |
| 10 | 2001-2002: Реле стеклоочистителя, омыватель лобового стекла. | |
| 3 | 2000: Реле стеклоочистителя. | |
| 27 | 10 | Радио, блок навигации (2003-2006), мобильный телефон (2000-2002), VCS (2002) |
| 28 | 5 | 2000-2001: Сигнал безопасности |
| 2002-2006: Не используется (запасной) | ||
| 29 | 5 | FEM, помощь при парковке заднего хода (2003-2006), датчик зажигания прицепа (2000-2001), VEMS (2000-2001) |
| 30 | 5 | FEM, Зеркало пассажира с электроприводом (2003-2006) |
| 31 год | — | Не используется |
| 32 | 20 | Зажигалка |
| 33 | 10 | Выключатель подсветки, ФЭМ (2002-2006) |
| 34 | 10 | Запасной |
| 35 год | 5 | Сигнал стоп-сигнала |
| R1 | Аксессуар (прикуриватель, розетка) | |
Плавкий предохранитель на 60 А для электрического вентилятора системы охлаждения расположен в жгуте проводов за панелью обивки со стороны переднего пассажира под панелью приборов. Чтобы получить доступ к этому предохранителю, необходимо снять панель обивки и поднять коврик со стороны переднего пассажира. При необходимости обратитесь к квалифицированному специалисту для замены предохранителя.

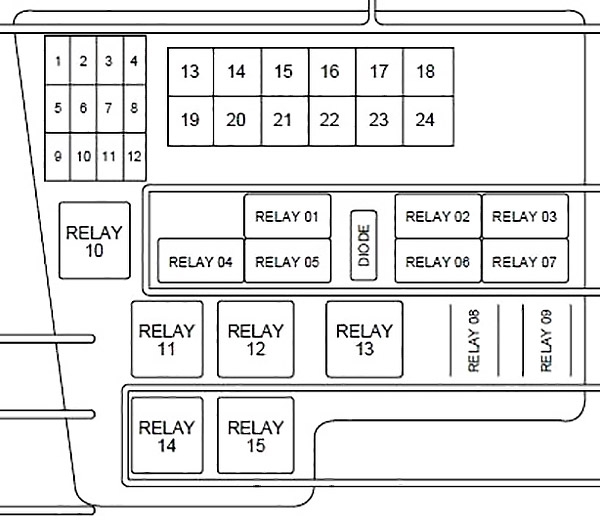

Блок предохранителей в моторном отсеке
Передний распределительный щиток расположен в моторном отсеке. В распределительной коробке установлены сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.
| № | А | Цепь защищена |
|---|---|---|
| 1 | 10 | Сцепление кондиционера, регулирующий клапан охлаждающей жидкости (2003-2006 гг.), Дополнительный насос охлаждающей жидкости (2003-2006 гг.) |
| 2 | 10 | 2000: Насос омывателя лобового стекла. |
| 3 | 15 | Противотуманная фара |
| 4 | 20 | 2003-2006: Рог |
| 15 | 2000-2002: Рог | |
| 5 | 15 | 2003-2006: Топливные форсунки, электрический вентилятор системы охлаждения, датчик массового расхода воздуха (MAF). |
| 20 | 2000-2002: Топливные форсунки. | |
| 6 | 15 | Соленоид коробки передач, EGR (2003-2006) |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | 5 | 2002: PCM KAPWR |
| 10 | 5 | 2002: Соленоид IAC |
| 11 | 15 | HEGOs |
| 12 | 15 | 2003-2006: Катушка на вилке |
| 10 | 2000-2002: Катушка на вилке | |
| 13 | 30 | Парк стеклоочистителей с подогревом |
| 14 | 30 | Модуль АБС |
| 15 | — | Не используется |
| 16 | 30 | Двигатель вентилятора |
| 17 | 20 | 2000-2002: Воздушный насос Thermactor (только автомобили с низким уровнем выбросов) |
| 18 | 40 | 2000-2002: PCM |
| 19 | 30 | 2003-2006: Электрический стояночный тормоз. |
| 20 | 30 | Двигатель стеклоочистителя |
| 21 год | 30 | Соленоид стартера |
| 22 | 40 | 2003-2006: Мотор с ABS |
| 30 | 2000-2002: Двигатель ABS. | |
| 23 | — | Не используется |
| 24 | — | Не используется |
| R01 | 2000-2002: Стеклоочиститель Hi / Lo | |
| R02 | 2000-2002: Парк Wiper | |
| R03 | Катушка на вилке и HEGO | |
| R04 | 2003-2006: Правые HID фары. | |
| 2000: Омыватель лобового стекла. | ||
| R05 | Вспомогательный насос охлаждающей жидкости | |
| R06 | 2003-2006: Левосторонние HID-фары. | |
| 2000-2002: Рог | ||
| R07 | Противотуманные фары | |
| R08 | Муфта кондиционера | |
| R09 | 2000-2002: Стеклоочиститель Run / Acc | |
| R10 | Двигатель вентилятора | |
| R11 | Не используется | |
| R12 | Парк стеклоочистителей с подогревом | |
| R13 | 2003-2006: Рог | |
| R14 | Мощность PCM | |
| R15 | Пусковой двигатель | |
| D | PCM | |

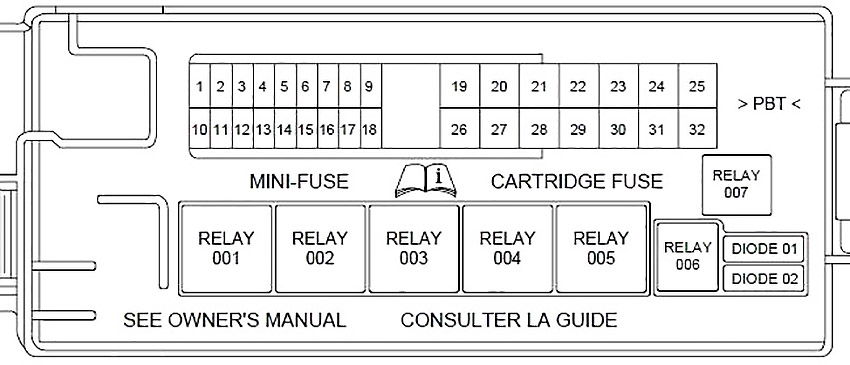

Блок предохранителей в багажном отделении
Задний распределительный щиток расположен в багажном отделении под крышкой отсека для запасного колеса. В распределительной коробке установлены сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.
| № | А | Цепь защищена |
|---|---|---|
| 1 | 15 | Электромагнит отпирания крышки, электродвигатели замка двери пассажира (2002-2006 гг.), Замок рулевой колонки (2003 г.) |
| 2 | 10 | Фонарь заднего правого поворота, Фонарь освещения номерного знака (2002-2006 гг.) |
| 3 | 5 | Левый задний стоп-сигнал / задний фонарь |
| 4 | 10 | Соленоид открывания топливной дверцы, лампа Decklid (2003-2006) |
| 5 | 10 | Лампы вежливости и карты, модуль радиоантенны (2003-2006) |
| 6 | 10 | Задний левый поворотный и задний фонарь |
| 7 | 5 | Правый задний стоп-сигнал / задний фонарь |
| 8 | 5 | 2003-2006: Центральный высоко расположенный стоп-сигнал. |
| 10 | 2000-2002: Центральный верхний стоп-сигнал. | |
| 9 | 5 | Зеркало с подогревом |
| 10 | 20 | 2001-2006: Power point — консоль. |
| 11 | 20 | 2003-2006: Задние сиденья с подогревом. |
| 15 | 2000-2002: Подогрев сидений. | |
| 12 | 20 | 2003-2006: Power point — пепельница. |
| 5 | 2000-2002: Транзитное реле. | |
| 13 | — | Не используется |
| 14 | 10 | 2003-2006: Блок навигации. |
| 5 | 2000-2002: Телефон, CD, VEMS | |
| 15 | 5 | Чувствительность генератора |
| 16 | 20 | Люк |
| 17 | 15 | Топливный насос |
| 18 | 20 | 2000-2006: Усилитель сабвуфера |
| 30 | 2004-2006: усилитель THX, усилитель сабвуфера | |
| 19 | 20 | REM — левое заднее стекло |
| 20 | 30 | 2003-2006: Электродвигатели переднего стекла. |
| 20 | 2000-2002: DDM — Окно драйвера | |
| 21 год | 20 | Поясничная опора водителя, Сиденья с электроприводом |
| 22 | 20 | Выключатель зажигания |
| 23 | 30 | SSP4 |
| 24 | 30 | SSP3 |
| 25 | 40 | PJ / B |
| 26 | 30 | 2003-2006: Модуль сиденья с климат-контролем. |
| 20 | 2000-2002: FEM — Стекло переднего пассажира. | |
| 27 | 30 | SSP1 |
| 28 | 20 | Поясница пассажира, Сиденья с электроприводом |
| 29 | 40 | 2003-2006: Задний обогреватель |
| 30 | 2000-2002: Задний обогреватель. | |
| 30 | 20 | REM — Правое заднее стекло |
| 31 год | 30 | 2003-2006: Силовой агрегат главной мощности |
| 20 | 2001-2002: Замок зажигания (МКПП V6) | |
| 32 | 30 | SSP2 |
| D01 | Не используется | |
| D02 | Двигатель топливного насоса | |
| R001 | SSP1 | |
| R002 | SSP4 | |
| R003 | Задний обогреватель | |
| R004 | SSP3 | |
| R005 | SSP2 | |
| R006 | Не используется | |
| R007 | Топливный насос | |
