Предохранители и реле Mazda 2 de
Схемы относятся к указанным годам и вариантам Mazda 2 de. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Оглавление

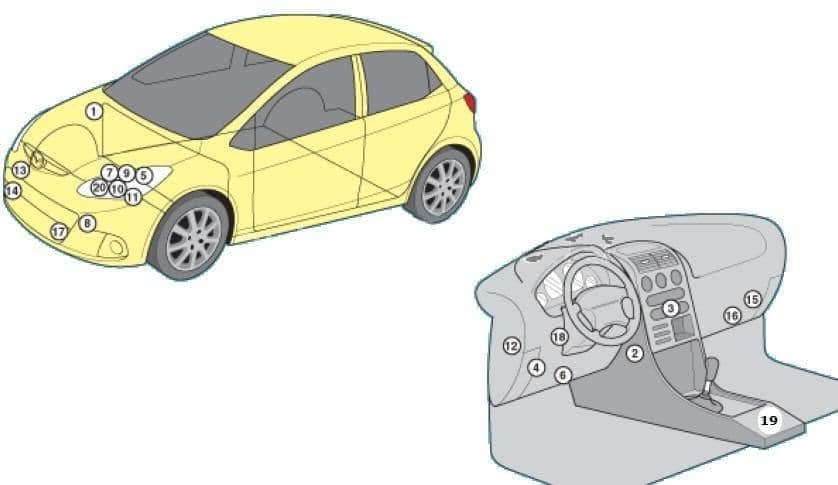

Расположение ящиков
Макет
Деловое свидание, встреча
| 1 | Электронный блок управления АБС |
|---|---|
| 2 | Резистор электродвигателя вентилятора отопителя / кондиционера — под панелью |
| 3 | Электронный блок управления кондиционером |
| 4 | Блок управления противоугонной системой |
| 5 | Аккумуляторная батарея |
| 6 | Диагностический разъем (DLC) |
| 7 | Электронный блок управления двигателем |
| 8 | Резистор двигателя вентилятора охлаждения — рядом с радиатором |
| 9 | Блок предохранителей и реле, моторный отсек 1 |
| 10 | Блок предохранителей и реле в моторном отсеке 2 |
| 11 | Блок предохранителей и реле моторного отсека 3-дизель |
| 12 | Блок предохранителей и реле, панель приборов |
| 13 | Звуковой сигнал 1 |
| 14 | Звуковой сигнал 2 |
| 15 | Блок управления системой бесключевого доступа |
| 16 | Многофункциональный блок управления — функции: противотуманные фары, аварийная сигнализация, фары, указатели поворота, система контроля ремней безопасности, дворники |
| 17 | Датчик температуры окружающего воздуха — за передним бампером |
| 18 | Блок управления гидроусилителем руля |
| 19 | Электронный блок управления SRS |
| 20 | Электронный блок управления коробкой передач — в блоке управления двигателем |

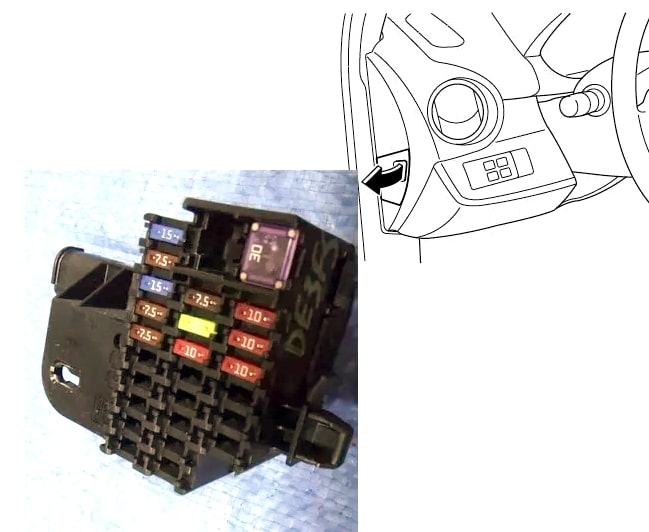

Блок предохранителей в салоне
Он расположен в торце приборной панели за защитной крышкой.

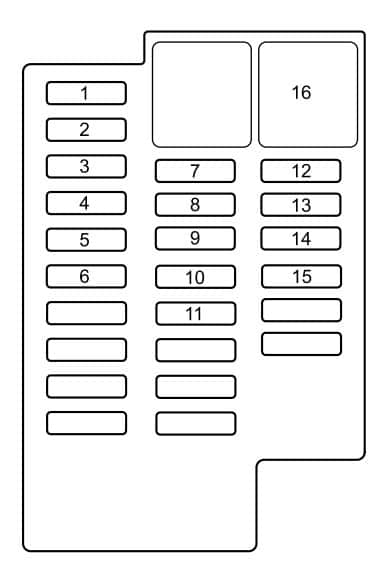

Диаграмма
Назначение
| 1 | 10А TCM — Электронный блок управления трансмиссией |
|---|---|
| 2 | 7,5А ILLUMI — Подсветка панели приборов |
| 3 | 15A CIGAR — прикуриватель , разъем для аксессуаров |
| 4 | 7,5А MIRROR — Зеркала с электроприводом |
| 5 | 7.5A M.DEF — Зеркала с подогревом |
| 6 | S.WARM — Сиденья с подогревом |
| 7 | 7.5AA / C — Кондиционер |
| 8 | 20А F.WIP — Стеклоочиститель и омыватель переднего стекла |
| 9 | R.WIP — Стеклоочиститель и омыватель заднего стекла |
| 10 | СТАРТЕР — Стартер |
| 11 | СЧЕТЧИК 2 — Панель управления |
| 12 | 10А ENG — Система управления двигателем |
| 13 | 10А МЕТР — Комбинация приборов |
| 14 | 10A SAS — Подушка безопасности, DSC |
| 15 | АУДИО 3 — Аудио |
| 16 | 30A P / W — Электрические стеклоподъемники |
Предохранитель прикуривателя обозначен цифрой 3 на 15 А.

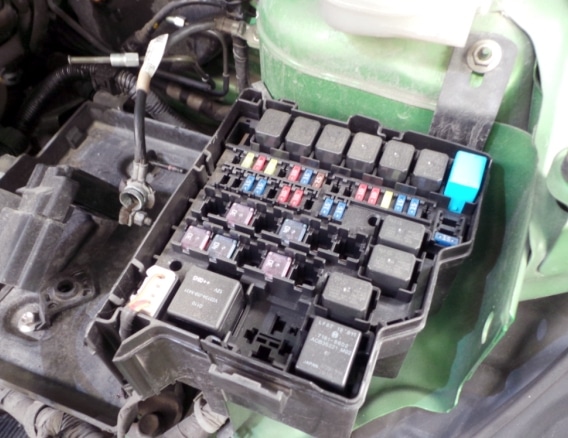

Блок предохранителей в моторном отсеке
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

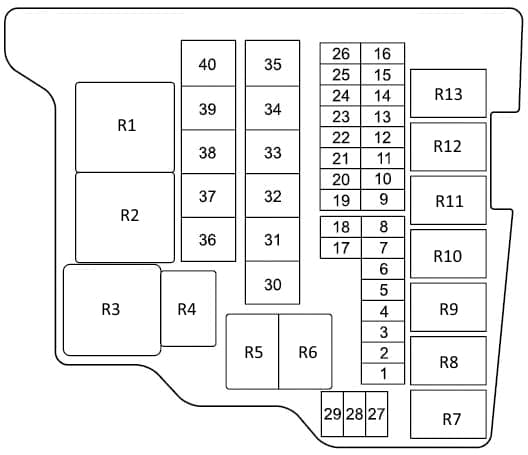

Диаграмма
Обозначение
| 1 | FUEL HEAT — подогрев топлива |
|---|---|
| 2 | 15A FUEL PUMP — Топливный насос |
| 3 | 15А F.FOG — Противотуманные фары |
| 4 | 20A P / W — Электрические стеклоподъемники |
| 5 | 10А HORN — Сигнал |
| 6 | 10A EG1 — Система управления двигателем |
| 7 | 30А DSC-P — DSC |
| 8 | 20ADSC-V — DSC |
| 9 | Кондиционер 7,5A MAG |
| 10 | 15A TAIL — задние фонари, габаритные огни, подсветка номерного знака |
| 11 | 10A STOP — стоп-сигналы |
| 12 | 7,5A SWS — Подушка безопасности |
| 13 | 20A R.DEF — Обогрев заднего стекла |
| 14 | 10А ОПАСНОСТЬ — Контрольные лампы, указатели поворота |
| 15 | 20А Д / Л — Замки электрические дверные |
| 16 | EOP |
| 17 | 15А ENG BAR — Система управления двигателем |
| 18 | 15A ENGINJ — Система управления двигателем |
| 19 | ENGINJ2 — Система управления двигателем |
| 20 | H / LHI RH — галогенные ножки |
| 21 год | H / LHI LH — Галогенные ножки |
| 22 | DCDC3 — Дополнительное оборудование |
| 23 | 15A H / L LO RH — Фара (правая) |
| 24 | 15А H / L LO LH — Фара (левая) |
| 25 | AUDIO2 — Аудио |
| 26 | DSC-V2 |
| 27 | HORN2 — сигнал 2 |
| 28 год | СЧЕТЧИК — Инструменты |
| 29 | КОМНАТА 15А — Внутреннее освещение |
| 30 | GLOW — Свечи |
| 31 год | EWT |
| 32 | 40A IG KEY 1 — для защиты различных цепей |
| 33 | FAN 3 — Вентилятор |
| 34 | 30A FAN 2 — Вентилятор охлаждения |
| 35 год | FAN 1 — Вентилятор |
| 36 | INJ — Управление двигателем |
| 37 | 30A IG KEY 2 — для защиты различных цепей |
| 38 | 4WD |
| 39 | АБС DSC-P2 — АБС |
| 40 | 30A BLOWER — Вентилятор кондиционера |
Реле
- бронировать
- Реле свечей накаливания
- Реле управления двигателем
- Реле дальнего света фар
- Реле ближнего света фар
- Реле заднего противотуманного фонаря
- Бензин: реле топливного насоса
- Реле электродвигателя вентилятора отопителя
- бронировать
- Реле звукового сигнала
- Реле кондиционера
- Реле стартера
- Реле противотуманных фар
