Предохранители и реле Mazda CX-50 Hybrid (2025-2026)
Схемы относятся к указанным годам и вариантам Mazda CX-50 Hybrid (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Компактный кроссовер Mazda CX-50 Hybrid выпускается с 2025 года. Здесь приведены схемы блоков предохранителей Mazda CX-50 Hybrid 2025 и 2026 годов, сведения об их расположении в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mazda CX-50 Hybrid
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

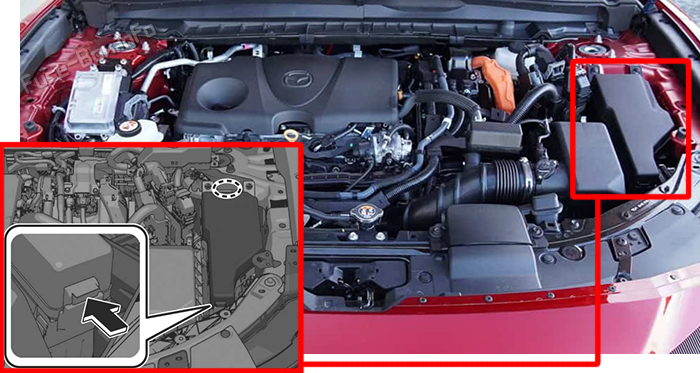

Расположение блока предохранителей

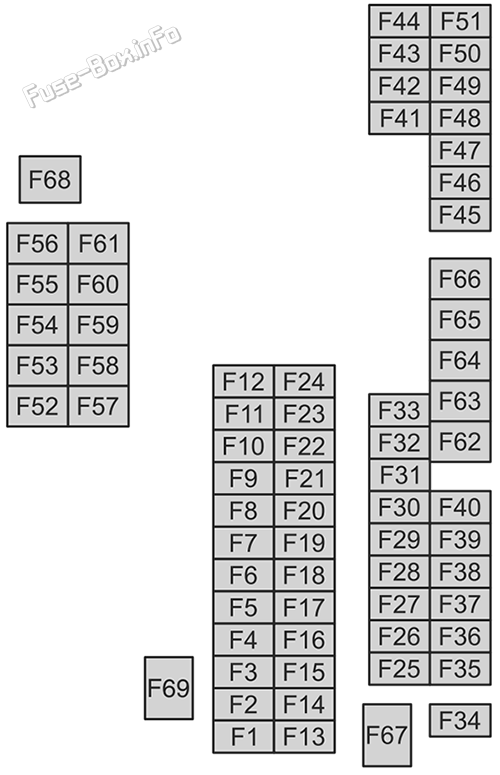

Схема блока предохранителей
| № | Номинал, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | 7.5A | Система управления двигателем |
| F2 | 15A | Правая фара (RH) 2 |
| F3 | 7.5A | Система управления электроприводом |
| F4 | 15A | Защита различных цепей |
| F5 | 7.5A | i-ACTIVSENSE |
| F6 | 7.5A | ABS, система динамической стабилизации |
| F7 | 10A | Лючок топливного бака |
| F8 | 20A | Система управления двигателем |
| F9 | 20A | Система управления двигателем |
| F10 | 15A | Система управления электроприводом |
| F11 | - | - |
| F12 | 20A | Защита различных цепей |
| F13 | 25A | Защита различных цепей |
| F14 | 15A | Розетки питания |
| F15 | 20A | Система управления двигателем |
| F16 | 15A | Левая фара (LH) 1 |
| F17 | 15A | Левая фара (LH) 2 |
| F18 | 20A | Форсунки |
| F19 | 15A | Звуковой сигнал |
| F20 | 7.5A | Бортовая диагностика |
| F21 | 15A | Защита различных цепей |
| F22 | 15A | Правая фара (RH) 1 |
| F23 | 30A | Система управления двигателем |
| F24 | - | - |
| F25 | 7.5A | Жалюзи решётки радиатора |
| F26 | 10A | Система управления двигателем |
| F27 | 7.5A | Система управления двигателем |
| F28 | 15A | Защита различных цепей |
| F29 | 15A | i-ACTIVSENSE |
| F30 | 15A | Комбинация приборов |
| F31 | 7.5A | Система подушек безопасности |
| F32 | 15A | Система управления переключением передач |
| F33 | 15A | Розетки питания |
| F34 | 25A | Защита различных цепей |
| F35 | - | - |
| F36 | - | - |
| F37 | - | - |
| F38 | - | - |
| F39 | 7.5A | Фары |
| F40 | 15A | Омыватель ветрового стекла |
| F41 | 15A | Панорамный люк |
| F42 | 15A | Панорамный люк |
| F43 | 7.5A | Система управления электроприводом |
| F44 | 10A | Защита различных цепей |
| F45 | 10A | Система управления двигателем |
| F46 | 7.5A | Система управления электроприводом |
| F47 | 10A | ABS, система динамической стабилизации |
| F48 | 10A | Форсунки |
| F49 | 7.5A | Система управления электроприводом |
| F50 | 15A | Аудиосистема |
| F51 | - | - |
| F52 | 40A | Защита различных цепей |
| F53 | 50A | ABS, система динамической стабилизации |
| F54 | 30A | ABS, система динамической стабилизации |
| F55 | - | - |
| F56 | 30A | Защита различных цепей |
| F57 | 50A | ABS, система динамической стабилизации |
| F58 | 50A | ABS, система динамической стабилизации |
| F59 | - | - |
| F60 | 20A | Стеклоочиститель ветрового стекла |
| F61 | - | - |
| F62 | 30A | Обогрев заднего стекла |
| F63 | 20A | Обогрев зоны стеклоочистителей |
| F64 | 40A | Кондиционер |
| F65 | 50A | Защита различных цепей |
| F66 | - | - |
| F67 | 60A | Вентилятор охлаждения |
| F68 | 60A | Система усилителя рулевого управления |
| F69 | 125A | Защита различных цепей |
Блок предохранителей в салоне
Блок предохранителей в салоне

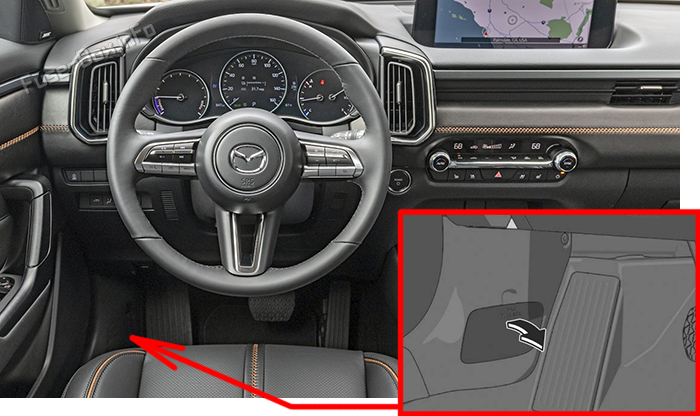

Расположение блока предохранителей
Чтобы получить доступ к предохранителям, откройте крышку блока.

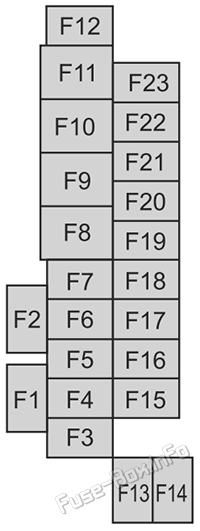

Схема блока предохранителей
| № | Номинал, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | - | - |
| F2 | - | - |
| F3 | 20A | Обогрев передних сидений |
| F4 | 15A | Электрический замок двери водителя |
| F5 | - | - |
| F6 | 20A | Обогрев задних сидений |
| F7 | 25A | Электропривод двери багажника |
| F8 | 30A | Электропривод сиденья пассажира |
| F9 | 30A | Электрический стеклоподъёмник водителя |
| F10 | - | - |
| F11 | 30A | Электропривод сиденья водителя |
| F12 | - | - |
| F13 | - | - |
| F14 | - | - |
| F15 | 15A | Замок двери багажника |
| F16 | 10A | Освещение |
| F17 | 10A | Стоп-сигналы |
| F18 | 10A | Фонари заднего хода |
| F19 | 10A | Задние указатели поворота |
| F20 | 10A | Задние габаритные огни |
| F21 | 10A | Задние габаритные огни |
| F22 | 7.5A | Система подушек безопасности |
| F23 | - | - |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

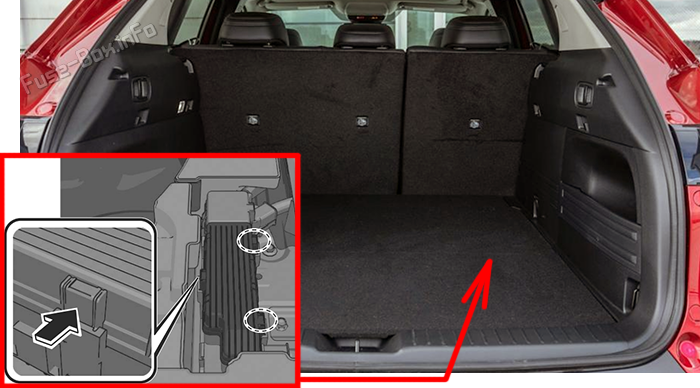

Расположение блока предохранителей
Снимите панель пола багажника, затем крышку блока предохранителей.

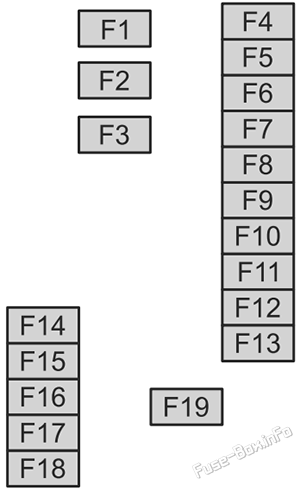

Схема блока предохранителей
| № | Номинал, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | - | - |
| F2 | 30A | Электрический стеклоподъёмник пассажира |
| F3 | 40A | Система управления электроприводом |
| F4 | 25A | Электрический стояночный тормоз (EPB), правая сторона (RH) |
| F5 | 25A | Электрический стояночный тормоз (EPB), левая сторона (LH) |
| F6 | 25A | Аудиосистема |
| F7 | 15A | Аудиосистема |
| F8 | 15A | Электрический замок двери пассажира |
| F9 | - | - |
| F10 | 7.5A | Система управления электроприводом |
| F11 | 7.5A | Система управления электроприводом |
| F12 | 10A | Система управления электроприводом |
| F13 | 10A | Система управления электроприводом |
| F14 | 10A | Система управления электроприводом |
| F15 | 10A | Система управления электроприводом |
| F16 | 10A | Система управления электроприводом |
| F17 | 10A | Система управления электроприводом |
| F18 | - | - |
| F19 | 150A | Защита различных цепей |
Дополнительная информация: Mazda CX-50 Hybrid (2025-2026)
Справочный материал по предохранителям и реле Mazda CX-50 Hybrid (2025-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
