Схема предохранителей Mercedes-Benz EQC 2020-2023
Содержание
Блок предохранителей панели приборов
Блок предохранителей панели приборов
Расположение блока предохранителей

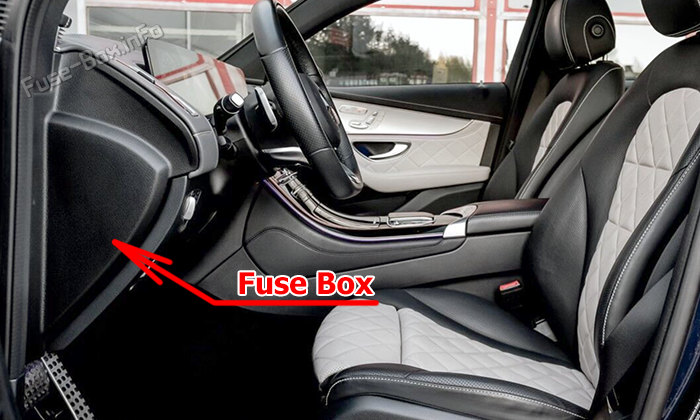

Блок предохранителей расположен со стороны водителя у боковой части панели приборов за накладкой.

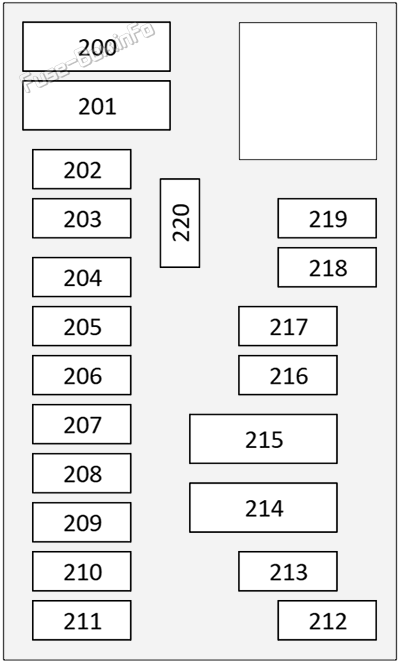

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 200 | 50A | Передний блок управления кузовом |
| 201 | 40A | Передний блок управления кузовом |
| 202 | 5A | Парковочный ассистент |
| 204 | 5A | Диагностическое разъем |
| 205 | 5A | Кар2GO,ETC (Собрание электронных грузов) |
| 206 | 5A | Система отопления и кондиционирования |
| 207 | 20A | Система отопления и кондиционирования |
| 208 | 10A | Система отопления и кондиционирования |
| 209 | 5A | Тематический блок документов |
| 210 | 10A | Обогреваемое / регулируемое рулевое колесо, многофункциональное рулевое колесо |
| 211 | 7.5A | Система помощи вождению |
| 213 | 5A | Освещение |
| 220 | 15A | Сервис-разъединение |
Блок предохранителей в передней нише для ног
Блок предохранителей в передней нише для ног
Расположение блока предохранителей

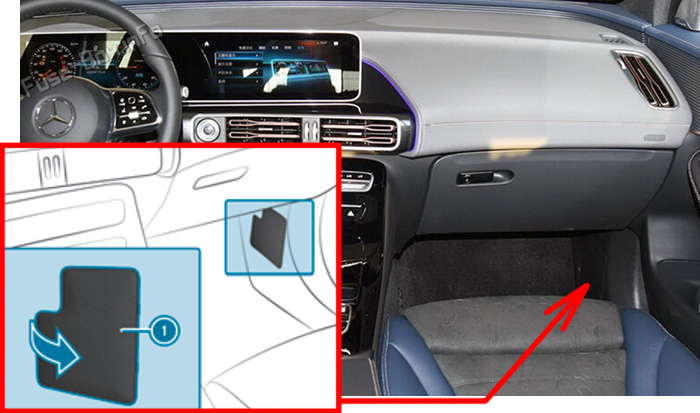

Отщёлкните крышку (1) и снимите её.

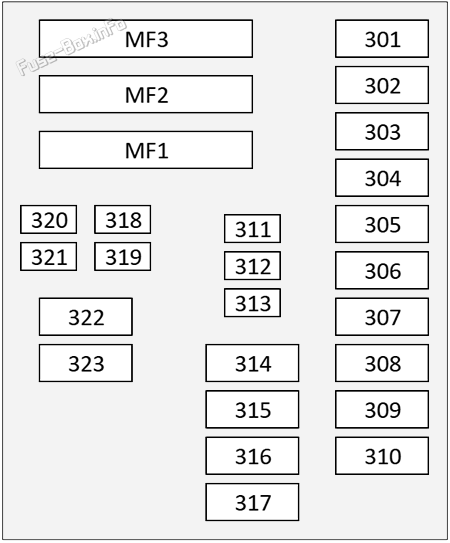

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 302 | 30A | Центральный замок, функция внешнего зеркала, окно с питанием |
| 303 | 30A | Центральный замок, электростеклоподъёмник |
| 304 | 30A | Радио-навигационные системы |
| 305 | 30A | Регулировка/функции комфорта в передней части сиденья, отопление/вентиляция сиденья |
| 306 | 30A | Регулировка/функции комфорта в передней части сиденья, отопление/вентиляция сиденья |
| 307 | 20A | ABS / AST / ESP / BAS / ESP |
| 308 | 7.5A | Электроника двигателя |
| 310 | 20A | Электроника двигателя |
| 311 | 7.5A | Система помощи вождению, система помощи в вопросах вождения, система помощи в случае столкновения |
| 312 | 10A | Ступенье/ползень крыши панорамного солнечного крыши |
| 313 | 7.5A | Электрический стояночный тормоз.AMG, Электроника двигателя |
| 314 | 15A | Выбрать чувствительность |
| 315 | 5A | Электроника двигателя |
| 316 | 7.5A | Система подушки безопасности |
| 317 | 30A | Ступенье/ползень крыши панорамного солнечного крыши |
| 318 | 5A | Антиугонная сигнализация, электроника двигателя |
| 319 | 7.5A | Без ключей...GO |
| 320 | 5A | Центральный замок, без ключей...GO |
| 321 | 10A | 6.11 Замок зажигания |
| 322 | 7.5A | Тематический блок документов |
| MF1 | Обогреваемое / регулируемое рулевое колесо, многофункциональное рулевое колесо, радио- и навигационные системы, датчик дождя/светового освещения | |
| MF2 | Система/огнеотопитель A/C, натяжитель ремня слева/справа, дисплей головы, беспроводная заряжаемая телефонная связь спереди | |
| MF3 | Система А/С/нагреватель, система вызова экстренных служб, электроника двигателей, камера сажевого оборудования, радионавигационные системы,USB Зарядное разъем в заднем отсеке |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

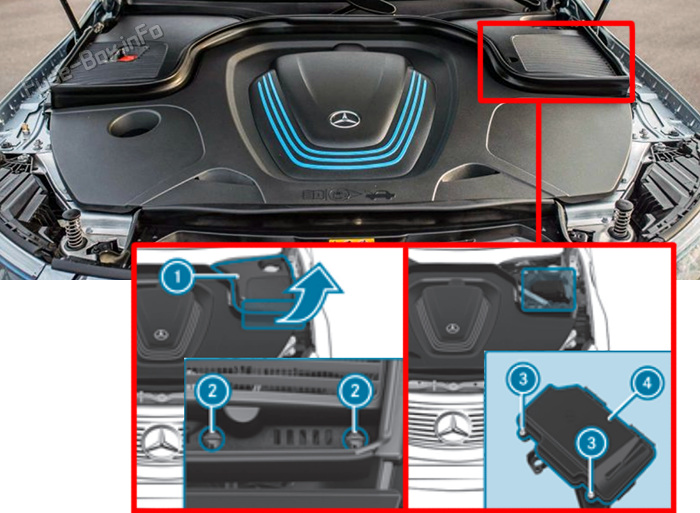

Поверните зажимы (2) на обложке (1) четверть поворота налево и сверните его вверх. Открутить винты (3) и удалить блок предохранителей обложка (4).

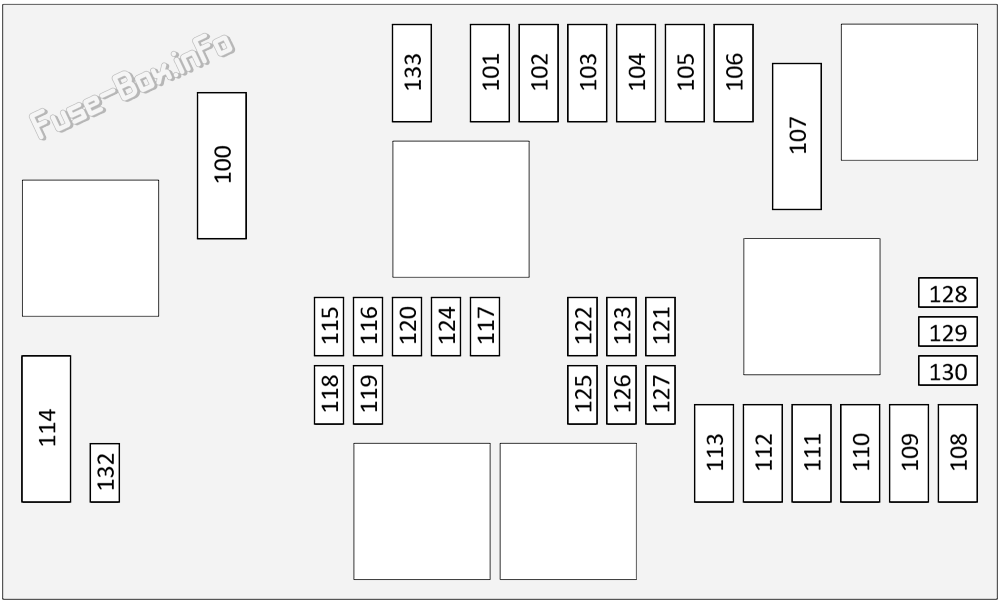

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 100 | 40A | ABS / AST / ESP / BAS / ESP |
| 109 | 7.5A | Звуковая система |
| 110 | 20A | Внешний свет, регулировка диапазона фар |
| 111 | 20A | Внешний свет, регулировка диапазона фар |
| 112 | 30A | Стеклоочистители ветрового стекла |
| 114 | 40A | Выбрать чувствительность |
| 116 | 7.5A | ABS / AST / ESP / BAS / ESP |
| 118 | 15A | Электроника двигателя |
| 119 | 15A | Электроника двигателя |
| 121 | 10A | Автоматическая трансмиссия |
| 123 | 5A | Передний блок управления кузовом |
| 125 | 5A | Электроника двигателя |
| 126 | 5A | Внешний свет, выключатель внешнего огня, регулировка диапазона фар |
| 128 | 5A | ABS / AST / ESP / BAS / ESP |
| 129 | 7.5A | USB Зарядное разъем в заднем отсеке |
| 132 | 5A | AIRMATIC / пневмоподвеска |
| 133 | 10A | AIRMATIC / пневмоподвеска |
Блок предохранителей в багажнике
Блок предохранителей в багажнике
Расположение блока предохранителей

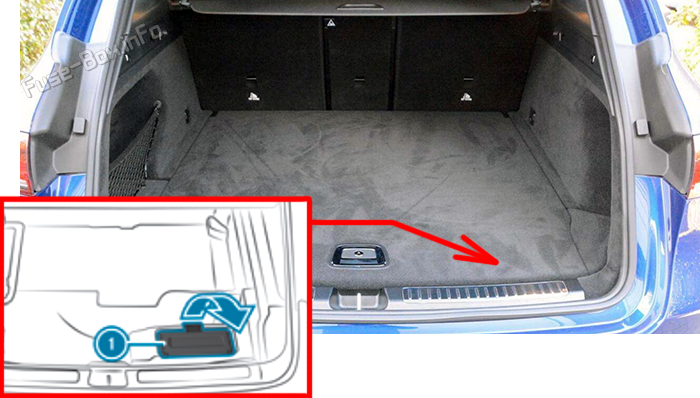

Поднимите пол багажника, затем откройте крышку (1) по направлению стрелки.

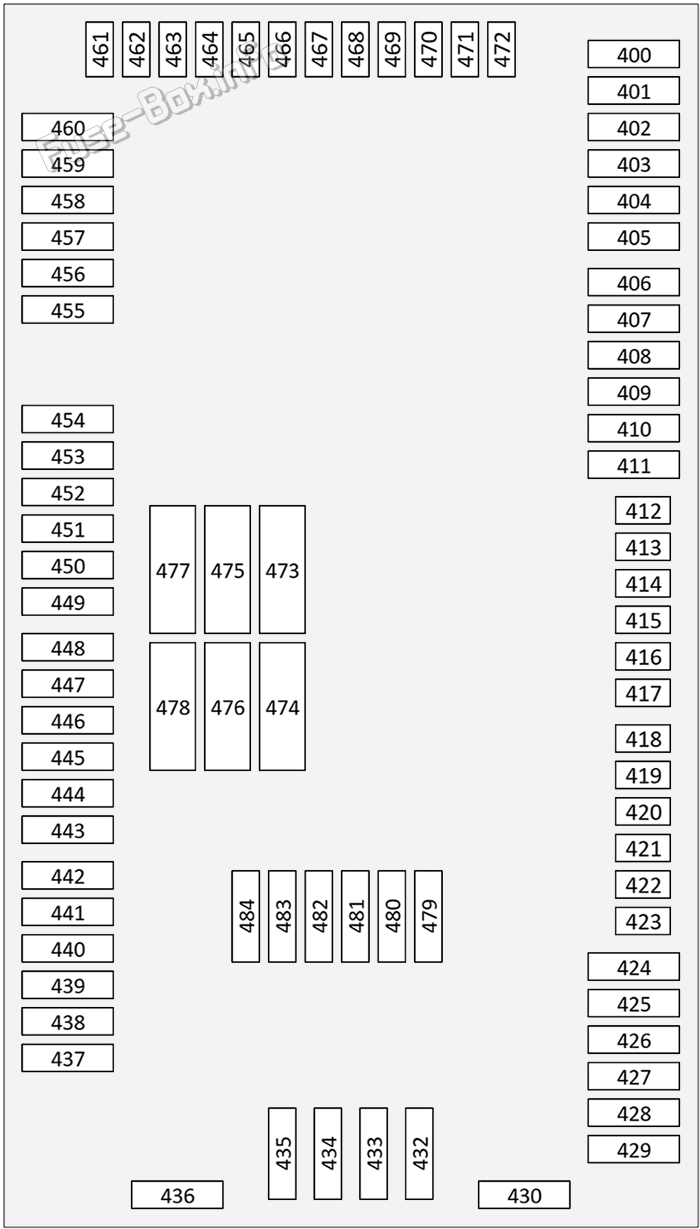

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 403 | 5A | Розетка 230 В |
| 404 | 30A | Функции регулировки/удобства сидений спереди |
| 405 | 30A | Функции регулировки/удобства сидений спереди |
| 406 | 30A | Центральный замок, функция внешнего зеркала, окно с питанием |
| 408 | 30A | Центральный замок, электростеклоподъёмник |
| 410 | 25A | Электрический стояночный тормоз.AMG, Электроника двигателя |
| 411 | 30A | Натяжение ремня слева/справа |
| 412 | 5A | Электроника двигателя |
| 414 | 5A | Система контроля давления в шинах |
| 415 | 5A | Система отопления и кондиционирования |
| 416 | 10A | Электроника двигателя |
| 417 | 5A | Камера заднего вида |
| 444 | 20A | Повреждение прицепа |
| 445 | 30A | Повреждение прицепа |
| 446 | 30A | Повреждение прицепа |
| 447 | 20A | Повреждение прицепа |
| 448 | 30A | Повреждение прицепа |
| 449 | 30A | Розетка 230 В |
| 451 | 30A | Отопление/вентиляция сидений |
| 454 | 30A | Натяжение ремня слева/справа |
| 455 | 15A | Развлечения в заднем отсеке |
| 456 | 15A | Розетка 12 В в багажнике |
| 457 | 15A | Прикуриватель / передняя розетка |
| 458 | 15A | Розетка 12 В в багажнике |
| 460 | 15A | Электроника двигателя |
| 467 | 5A | Функции регулировки/удобства сидений спереди |
| 469 | 5A | Без ключей...GO |
| 470 | 5A | Функции регулировки/удобства сидений спереди |
| 471 | 10A | DC задний ящик |
| 472 | 5A | Система помощи вождению |
| 473 | 30A | Звуковая система |
| 473 | 40A | Звуковая система |
| 474 | 30A | Подогреваемое заднее окно |
| 475 | 40A | Легко-пакетный задний вход |
| 476 | 40A | Задний блок управления кузовом |
| 477 | 40A | Задний блок управления кузовом |
