Предохранители и реле Mercedes Sprinter, 1995-2005
Схемы относятся к указанным годам и вариантам Mercedes Sprinter, 1995-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Оглавление

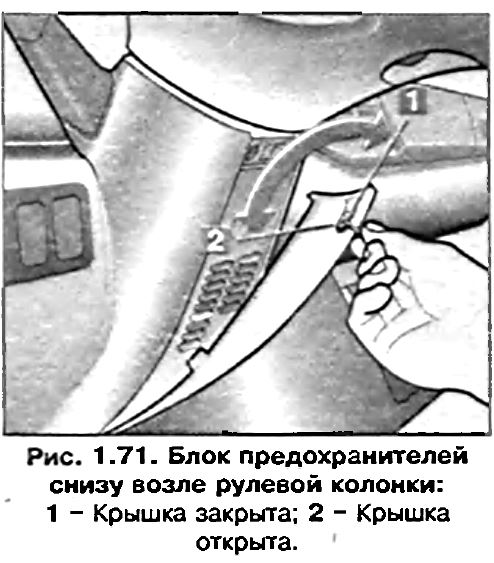

Расположение предохранителей в салоне

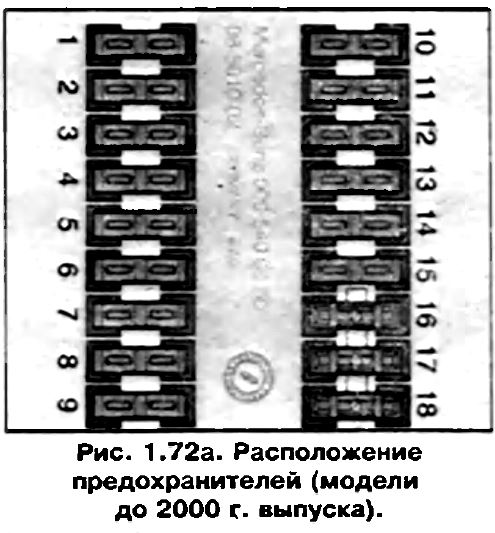

| Схема предохранителей основного блока Спринтер (модели до 2000 г. выпуска) | ||
|---|---|---|
 | ||
| № | Ток, А | Расшифровка |
| 1 | 15 | Правый стояночный фонарь, правый задний габаритный фонарь |
| 2 | 15 | Дальний свет правой фары |
| 3 | 15 | Дальний свет левой фары, индикаторная лампочка включения дальнего света |
| 4 | 15 | Фонарь заднего хода |
| 5 | 15 | Стоп-сигналы |
| 6 | 20 | Электродвигатель стеклоочистителей |
| 7 | 15 | Сигнал, обогрев заднего стекла, реле элементов дополнительного оборудования (цепь 15) |
| 8 | 20 | Фонарь освещения салона, предохранитель прикуривателя, радио (цепь 30) |
| 9 | 15 | Часы, аварийная световая сигнализация, парковочный огонь |
| 10 | 15 | Подсветка щитка приборов, фонарь освещения номерного знака, свет для езды в дневное время |
| 11 | 15 | Левый стояночный фонарь, левый задний габаритный огонь |
| 12 | 15 | Ближний свет правой фары |
| 13 | 15 | Ближний свет левой фары |
| 14 | 15 | Противотуманные фары, задний противотуманный фонарь |
| 15 | 15 | Радиоприемник(цепь 15) |
| 16-18 | — | Резервные, для элементов спецкомплектации |
Предохранитель вентилятора системы отопления находится в блоке предохранителей под сиденьем водителя. В автомобилях с дополнительным оборудованием в этом блоке находятся также другие предохранители и реле. Их размещение зависит от комплектации автомобиля.

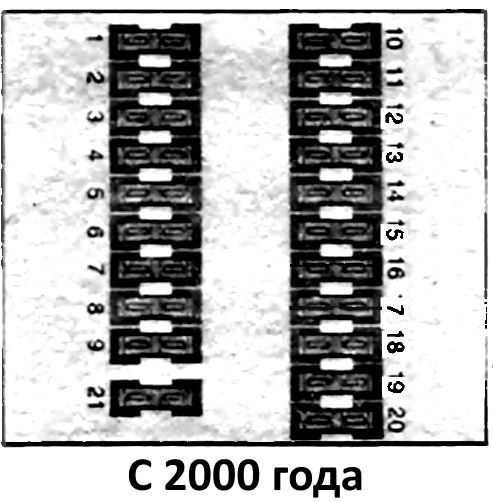

| Расположение предохранителей в основном блоке (модели с 2000 г. выпуска) | ||
|---|---|---|
 | ||
| № | Ток, А | Описание |
| 1 | 10 | Правый стояночный фонарь, правый задний габаритный фонарь |
| 2 | 10 | Дальний свет правой фары |
| 3 | 10 | Дальний свет левой фары, индикаторная лампочка включения дальнего света |
| 4 | 10 | Фонарь заднего хода |
| 5 | 10 | Стоп-сигналы |
| 6 | 20 | Электродвигатель стеклоочистителей |
| 7 | 15 | Сигнал, обогрев заднего стекла, реле элементов дополнительного оборудования (цепь 15) |
| 8 | 20 | Фонарь освещения салона, прикуриватель; радио (цепь 30) |
| 9 | 15 | Часы, аварийная световая сигнализация, парковочный огонь |
| 10 | 10 | Подсветка щитка приборов, фонарь освещения номерного знака, свет для езды в дневное время |
| 11 | 10 | Левый стояночный фонарь, левый задний габаритный огонь |
| 12 | 10 | Ближний свет правой фары |
| 13 | 10 | Ближний свет левой фары |
| 14 | 15 | Противотуманные фары, задний противотуманный фонарь |
| 15 | 10 | Радиоприемник(цепь 15) |
| 16 | 25 | Блок управления дизельным двигателем (цепь 30) |
| 17 | 15 | Блок управления двигателем (цепь 30) |
| 18 | 15 | Зажигание (цепь 15) |
| 19 | 15 | Бензонасос (цепь 30) |
| 20 | 15 | Панель управления системой отопления (цепь 30) |
| 21 | 30 | Вентилятор системы отопления, передний (цепь 30) |
