Предохранители и реле Mitsubishi Grandis (2003-2011)
Схемы относятся к указанным годам и вариантам Mitsubishi Grandis (2003-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi Grandis 2003-2011
Предохранители прикуривателя (розетки) в Mitsubishi Grandis Это предохранитель №9 в блоке предохранителей панели приборов и №7 в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

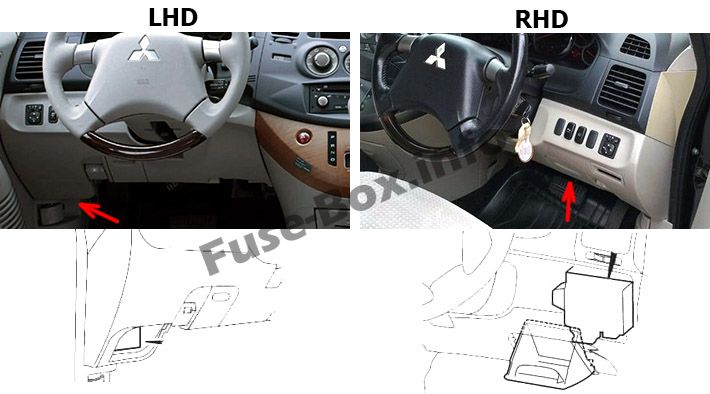

Расположение блока предохранителей
Блок предохранителей расположен в панели приборов (со стороны водителя), за крышкой (или вещевым отсеком).
Схема блока предохранителей

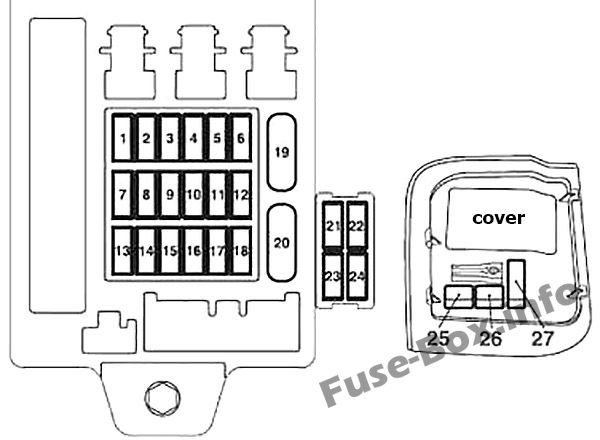

Автомобили с левым рулем

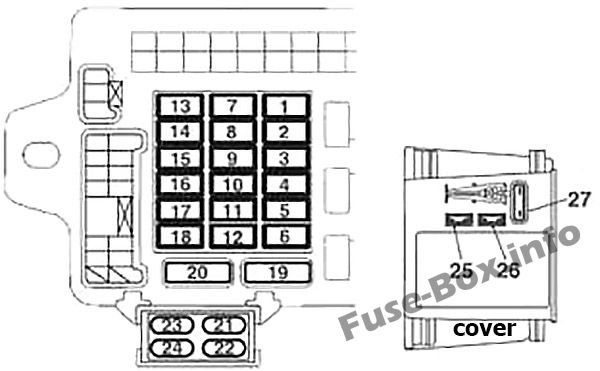

Автомобили с правым рулем
| № | Функция | Amp |
|---|---|---|
| 1 | Катушка зажигания | 10 |
| 2 | Измерять | 7.5 |
| 3 | Фонарь заднего хода | 7.5 |
| 4 | Круиз-контроль | 7.5 |
| 5 | Реле | 7.5 |
| 6 | Обогрев наружного зеркала заднего вида | 7.5 |
| 7 | Дворники | 30 |
| 8 | Контроль двигателя | 7.5 |
| 9 | Розетка для аксессуаров | 15 |
| 10 | — | — |
| 11 | Наружные зеркала заднего вида | 7.5 |
| 12 | Контроль двигателя | 7.5 |
| 13 | — | — |
| 14 | Стеклоочиститель заднего стекла | 15 |
| 15 | Центральные дверные замки | 15 |
| 16 | Задний противотуманный фонарь | 10 |
| 17 | — | — |
| 18 | — | — |
| 19 | Обогреватель | 30 |
| 20 | Демистер заднего стекла | 30 |
| 21 | Люк на крыше | 20 |
| 22 | Сиденье с подогревом | 20 |
| 23 | Задний кондиционер | 20 |
| 24 | Стартер | 10 |
| 25 | Запасной предохранитель | 30 |
| 26 | Запасной предохранитель | 20 |
| 27 | Запасной предохранитель | 30 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

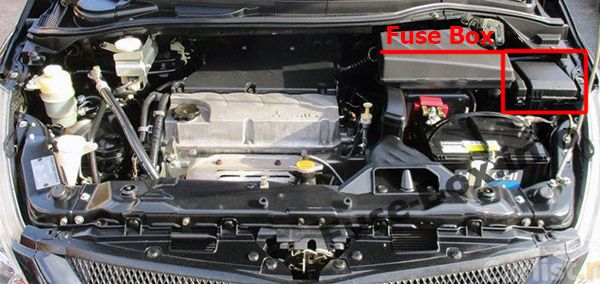

Бензин

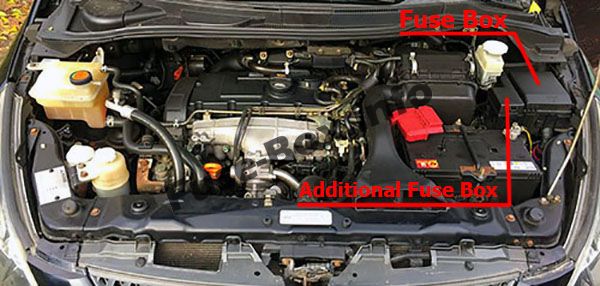

Дизель

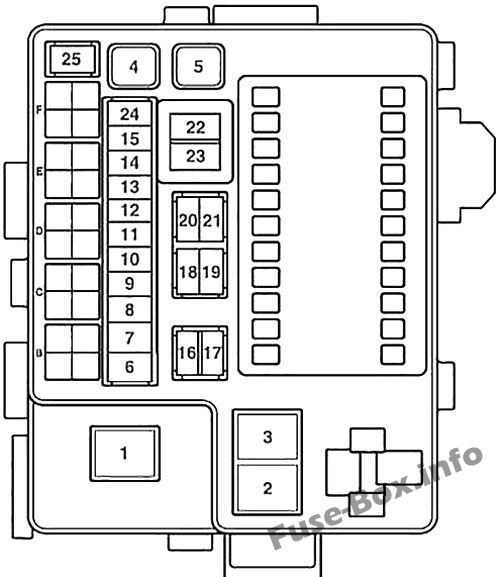

Схема блока предохранителей
| № | Функция | Amp |
|---|---|---|
| 1 | Бензин: — | — |
| 1 | Дизель: Аккумулятор | 60 |
| 2 | Бензин: Двигатель вентилятора радиатора | 50 |
| 2 | Дизель: Двигатель вентилятора радиатора | 40 |
| 3 | Антиблокировочная тормозная система | 30 |
| 4 | Антиблокировочная тормозная система | 40 |
| 5 | Электрическая оконная система | 40 |
| 6 | Передние противотуманные фары | 15 |
| 7 | Бензин: Блок питания переменного тока, Розетка для аксессуаров | 15 |
| 7 | Дизель: Розетка для аксессуаров | 15 |
| 8 | Horn | 10 |
| 9 | Бензин: Управление двигателем | 20 |
| 9 | Дизель: Управление двигателем | 10 |
| 10 | Кондиционирование воздуха | 10 |
| 11 | Стоп-сигналы | 15 |
| 12 | Бензин: звуковой сигнал, антиобледенитель стеклоочистителей | 15 |
| 12 | Дизель: — | — |
| 13 | Бензин: Генератор | 7.5 |
| 13 | Дизель: Стартер | 25 |
| 14 | Предупреждение об опасности | 10 |
| 15 | Бензин: Автоматическая коробка передач | 20 |
| 15 | Дизель: — | — |
| 16 | Фара дальнего света (правая) | 10 |
| 17 | Фара дальнего света (левая) | 10 |
| 18 | Фара ближнего света (правая) | 10/20 |
| 19 | Фара ближнего света (левая) | 10/20 |
| 20 | Задний фонарь (правый) | 7.5 |
| 21 | Задний фонарь (левый) | 7.5 |
| 22 | Резервное копирование | 15 |
| 23 | Радио | 10 |
| 24 | Топливный насос | 15 |
| 25 | Бензин: Задняя дверь с электроприводом | — |
| 25 | Дизель: — | — |

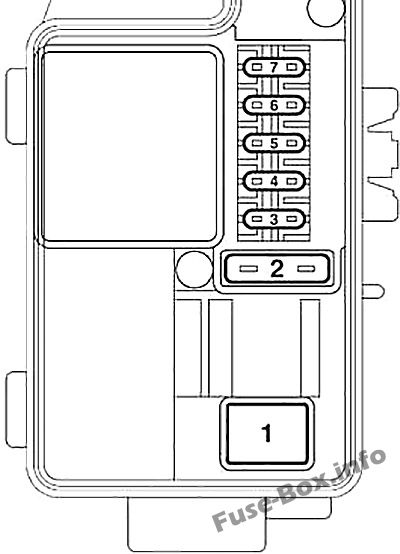

Дополнительный блок предохранителей (дизель)
| № | Функция | A |
|---|---|---|
| 1 | Вентилятор конденсатора | 30 |
| 2 | Контроль двигателя | 30 |
| 3 | Заслонка управления | 10 |
| 4 | Реле накала | 10 |
| 5 | Блок клапанов | 10 |
| 6 | Иммобилайзер | 7.5 |
| 7 | Отопительная труба | 10 |
