Предохранители и реле Mitsubishi Outlander (2003-2006)
Схемы относятся к указанным годам и вариантам Mitsubishi Outlander (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Расположение предохранителей Mitsubishi Outlander 2003-2006 гг.
Предохранители прикуривателя (розетки) в Mitsubishi Outlander — это предохранитель № 9 в блоке предохранителей панели приборов и № 25 в блоке предохранителей моторного отсека.
Оглавление
Пассажирский отсек
Расположение блока предохранителей

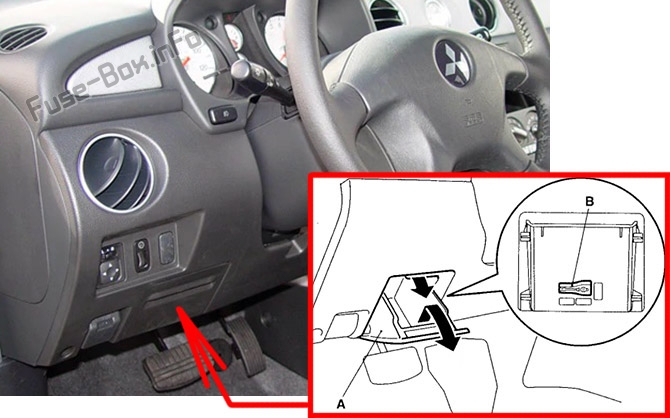

Панель предохранителей находится за вещевым отсеком в приборной панели. Откройте отделение для хранения (A) и потяните его на себя, одновременно поднимая и извлекая. Используйте съемник предохранителей (B), чтобы удалить предохранители.

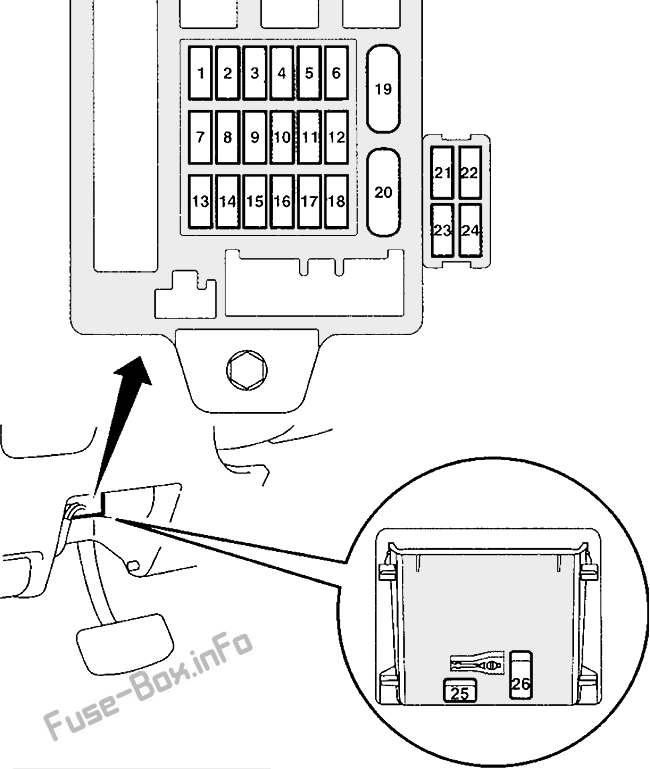

Схема блока предохранителей
| № | Электрическая система | Вместимость |
|---|---|---|
| 1 | Катушка зажигания | 10A |
| 2 | Измерять | 7.5A |
| 3 | Фонари заднего хода | 7.5A |
| 4 | Круиз-контроль | 7.5A |
| 5 | Реле | 7.5A |
| 6 | Обогрев зеркал заднего вида | 7.5A |
| 7 | Стеклоочиститель | 20A |
| 8 | Контроль двигателя | 7.5A |
| 9 | Зажигалка | 15A |
| 10 | Не используется | - |
| 11 | Наружные зеркала заднего вида | 7.5A |
| 12 | Контроль двигателя | 15A |
| 13 | Радио | 10A |
| 14 | Стеклоочиститель заднего стекла | 15A |
| 15 | Дверные замки с электроприводом | 15A |
| 16 | Задний противотуманный фонарь | 10A |
| 17 | Не используется | - |
| 18 | Купольный свет | 10A |
| 19 | Обогреватель | 30A |
| 20 | Обогрев заднего стекла | 30A |
| 21 | Люк на крыше | 20A |
| 22 | Сиденье с подогревом | 10A |
| 23 | Водяной спрей интеркулера | 10A |
| 24 | Не используется | - |
| 25 | Запасной предохранитель | 20A |
| 26 | Запасной предохранитель | 30A |
Моторного отсека
Расположение блока предохранителей

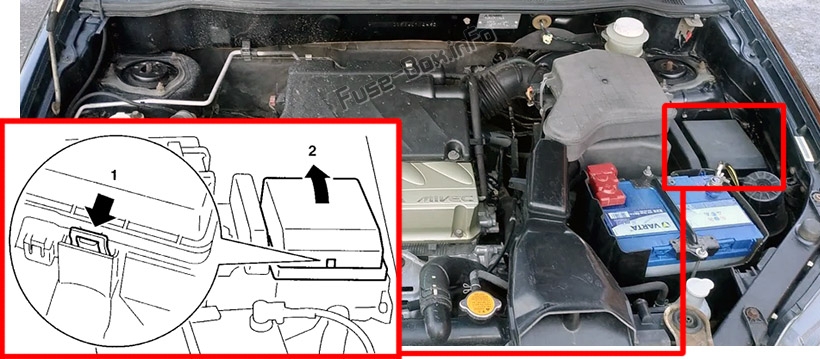

Для доступа нажмите на рычаг блокировки, затем снимите крышку блока предохранителей.

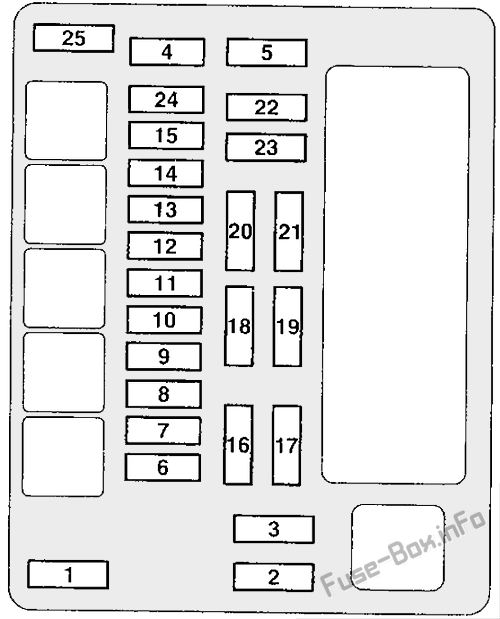

Схема блока предохранителей
| № | Электрическая система | Вместимость |
|---|---|---|
| 1 | Предохранитель (+В) | 60A |
| 2 | Двигатель вентилятора радиатора | 50A |
| 3 | Антиблокировочная тормозная система (АБС) | 60A |
| 4 | Замок зажигания | 40A |
| 5 | Управление стеклоподъемниками | 30A |
| 6 | Передние противотуманные фары/Дневные ходовые огни (DLR) | 15A |
| 7 | Сиденье с подогревом | 20A |
| 8 | Horn | 10A |
| 9 | Контроль двигателя | 20A |
| 10 | Кондиционирование воздуха | 10A |
| 11 | Стоп-сигналы | 15A |
| 12 | Аудиоусилитель | 20A |
| 13 | Генератор | 7.5A |
| 14 | Мигалка, предупреждающая об опасности | 10A |
| 15 | Автоматическая коробка передач | 20A |
| 16 | Дальний свет фар (правый) | 10A |
| 17 | Фара дальнего света (левая) | 10A |
| 18 | Ближний свет фары (правый) | 10A |
| 19 | Ближний свет фары (левый) | 10A |
| 20 | Задний фонарь (справа) | 7.5A |
| 21 | Задний фонарь (левый) | 15A |
| 22 | Купольный свет | 10A |
| 23 | Радио | 10A |
| 24 | Топливный насос | 15A |
| 25 | Розетка для аксессуаров | 15A |
