Предохранители и реле Peugeot 301 (2012-2018..)
Схемы относятся к указанным годам и вариантам Peugeot 301 (2012-2018..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Оглавление
Расположение предохранителей Peugeot 301 2012-2018…

Предохранитель прикуривателя (розетка):F16 в блоке предохранителей панели приборов.
Расположение блока предохранителей
Блок предохранителей на приборной панели

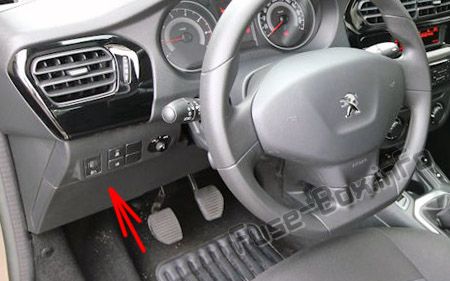

Блок предохранителей расположен в нижней части приборной панели (слева).

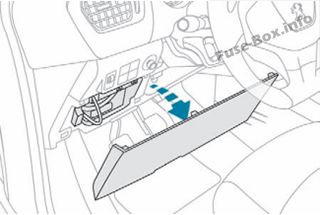

Отсоедините крышку, потянув за верхнюю правую, а затем влево, полностью освободите крышку и переверните ее.

Моторного отсека

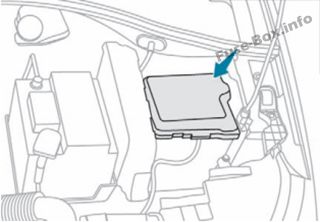

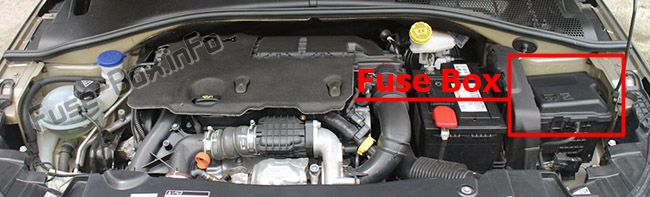

Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (слева).


Схемы блока предохранителей
2012

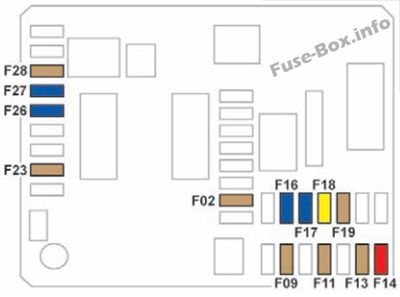

Блок предохранителей на приборной панели


| № | Рейтинг | Функции |
|---|---|---|
| F02 | 5 A | Регуляторы фар, диагностический разъем, панель кондиционера. |
| F09 | 5 A | Сигнализация, сигнализация (аксессуар). |
| F11 | 5 A | Дополнительный обогрев. |
| F13 | 5 A | Датчики парковки, датчики парковки (аксессуар). |
| F14 | 10 A | Панель кондиционера. |
| F16 | 15 A | Прикуриватель, розетка 12 В. |
| F17 | 15 A | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 A | Аудиосистема / Bluetooth, аудиосистема (аксессуар). |
| F19 | 5 A | Монохромный экран С. |
| F23 | 5 A | Лампы вежливости, лампы для чтения карт. |
| F26 | 15 A | Рог. |
| F27 | 15 A | Насос стеклоомывателя. |
| F28 | 5 A | Анти-вор. |
| F29 | 25 A | Обогрев заднего стекла. |
| F30 | 10 A | Обогрев зеркал заднего вида. |
| F31 | - | Не используется. |
| F32 | - | Не используется. |
| F33 | 30 A | Передние электрические стеклоподъемники. |
| F34 | 30 A | Задние электрические стеклоподъемники. |
| F35 | 30 A | Подогрев передних сидений. |
| F36 | - | Не используется. |
| F37 | 20 A | Интерфейс трейлера. |

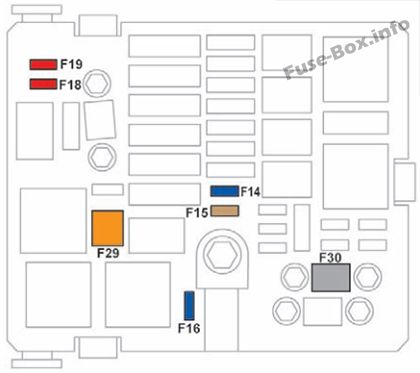

Моторного отсека

| № | Рейтинг | Функции |
|---|---|---|
| F14 | 15 A | Обогрев нижнего лобового стекла. |
| F15 | 5 A | Компрессор кондиционера. |
| F16 | 15 A | Передние противотуманные фары. |
| F18 | 10 A | Правая фара дальнего света. |
| F19 | 10 A | Левая фара дальнего света. |
| F29 | 40 A | Мотор переднего стеклоочистителя. |
| F30 | 80 A | Свечи предпускового подогрева (дизель). |
2015, 2016, 2017, 2018
Блок предохранителей на приборной панели

| № | Рейтинг | Функции |
|---|---|---|
| F02 | 5 A | Регуляторы фар, диагностический разъем, панель кондиционера. |
| F09 | 5 A | Сигнализация, сигнализация (аксессуар). |
| F11 | 5 A | Дополнительный обогрев. |
| F13 | 5 A | Датчики парковки, датчики парковки (аксессуар). |
| F14 | 10 A | Панель кондиционера. |
| F16 | 15 A | Прикуриватель, розетка 12 В. |
| F17 | 15 A | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 A | Аудиосистема / Bluetooth, аудиосистема (аксессуар). |
| F19 | 5 A | Монохромный экран С. |
| F23 | 5 A | Лампы вежливости, лампы для чтения карт. |
| F26 | 15 A | Рог. |
| F27 | 15 A | Насос стеклоомывателя. |
| F28 | 5 A | Анти-вор. |
| F29 | - | Не используется. |
| F30 | 10 A | Обогрев зеркал заднего вида. |
| F31 | 25 A | Обогрев заднего стекла |
| F32 | - | Не используется. |
| F33 | 30 A | Передние электрические стеклоподъемники. |
| F34 | 30 A | Задние электрические стеклоподъемники. |
| F35 | 30 A | Подогрев передних сидений. |
| F36 | - | Не используется. |
| F37 | 20 A | Интерфейс трейлера. |
Моторного отсека

| № | Рейтинг | Функции |
|---|---|---|
| F14 | 15 A | Обогрев нижнего лобового стекла. |
| F15 | 5 A | Компрессор кондиционера. |
| F16 | 15 A | Передние противотуманные фары. |
| F18 | 10 A | Правая фара дальнего света. |
| F19 | 10 A | Левая фара дальнего света. |
| F29 | 40 A | Мотор переднего стеклоочистителя. |
| F30 | 80 A | Свечи предпускового подогрева (дизель). |
