Предохранители и реле Pontiac Pursuit (2005-2006)
Схемы относятся к указанным годам и вариантам Pontiac Pursuit (2005-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Pursuit 2005-2006 гг.
Предохранители прикуривателя (розетка) в Pontiac Pursuit расположены в блоке предохранителей в моторном отсеке – см. предохранители «ТРАНК/ВЫПУСК» и «LTR».
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

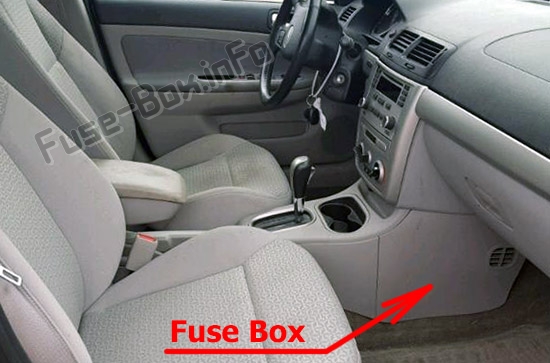

Он расположен под приборной панелью со стороны пассажира на центральной консоли, за крышкой.

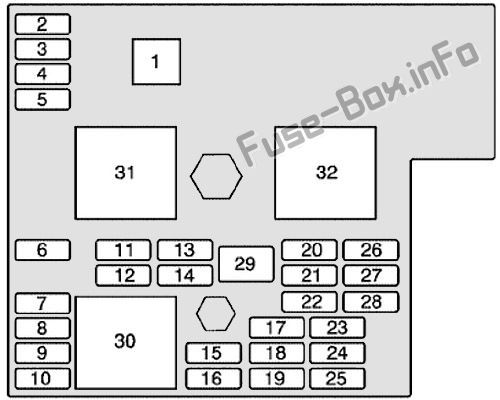

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Съемник предохранителей |
| 2 | Запасной |
| 3 | Запасной |
| 4 | Запасной |
| 5 | Запасной |
| 6 | Усилитель |
| 7 | Кластер |
| 8 | Замок зажигания, ключ PASS III+ |
| 9 | Стоп-сигнал |
| 10 | Отопление, вентиляция, кондиционирование, PASS-Key III+ |
| 11 | Не используется |
| 12 | Запасной |
| 13 | Воздушная подушка |
| 14 | Запасной |
| 15 | Стеклоочиститель |
| 16 | Система климат-контроля, Кластер |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Электроусилитель руля, управление на руле |
| 20 | Люк на крыше |
| 21 | Запасной |
| 22 | Не используется |
| 23 | 2005: Не используется 2006: Аудиосистема |
| 24 | Модуль датчиков и диагностики (подушка безопасности) |
| 25 | Модуль управления двигателем, модуль управления коробкой передач |
| 26 | Дверные замки |
| 27 | Внутреннее освещение |
| 28 | 2005: Аудиосистема 2006: Не используется |
| 29 | Электрические стеклоподъемники |
| Реле | |
| 30 | Система климат-контроля |
| 31 | Не используется |
| 32 | Сохраненная мощность аксессуаров |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

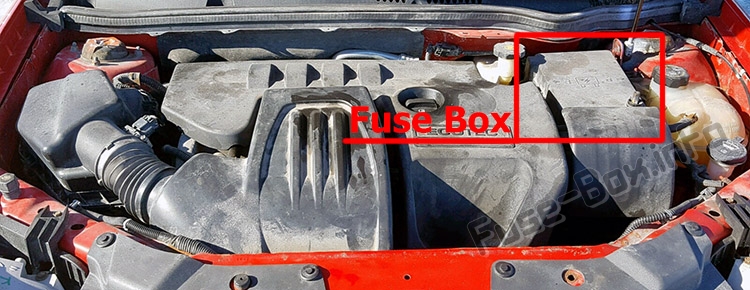

Расположение блока предохранителей

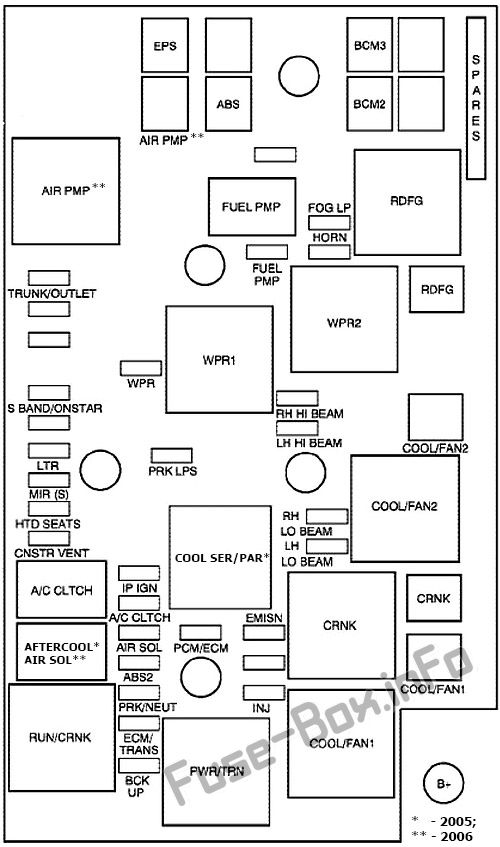

Схема блока предохранителей
| Name | Описание |
|---|---|
| ЗАПЧАСТИ | Запасные предохранители |
| Пустой | Не используется |
| RDFG | Задний обогреватель |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР2 | Охлаждающий вентилятор 2 |
| CRNK | Стартер |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР1 | Вентилятор охлаждения двигателя |
| BCM3 | Модуль управления кузовом 3 |
| BCM2 | Модуль управления кузовом 2 |
| ФОГ ЛП | Противотуманные фары |
| HORN | Horn |
| ПРАВЫЙ ДАЛЬНИЙ ЛУЧ | Дальний свет со стороны пассажира |
| ЛЕВЫЙ ДАЛЬНИЙ ЛУЧ | Дальний свет со стороны водителя |
| ПРАВАЯ БАЛКА | Ближний свет со стороны пассажира |
| ЛЕВАЯ НИЖНЯЯ БАЛКА | Ближний свет со стороны водителя |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ЭМИСН | Выбросы |
| INJ | Форсунки |
| ABS | Антиблокировочная тормозная система |
| ПКМ/ЭБУ | Модуль управления силовым агрегатом/модуль управления двигателем |
| EPS | Электроусилитель руля |
| ПРК ЛПС | Парковые лампы |
| WPR | Стеклоочиститель |
| IP IGN | Зажигание |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ВОЗДУХ СОЛ | Воздушный соленоид |
| ABS2 | Антиблокировочная тормозная система 2 |
| ФРК/НЕЙТ | Парк, Нейтральный |
| ЕСМ/ТРАНС | Модуль управления двигателем, коробка передач |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервные лампы |
| МАГИСТРАЛЬ/ВЫПУСК | Багажник, розетка для аксессуаров |
| S ДИАПАЗОН/ВКЛ. | Аудио, ОнСтар |
| LTR | Зажигалка |
| МИР(С) | Зеркала |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| ЦНСТР ВЕНТ | Вентиляция канистры |
| Реле | |
| RDFG | Задний обогреватель |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР2 | Охлаждающий вентилятор 2 |
| WPR2 | Стеклоочиститель 2 |
| CRNK | Стартер |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР1 | Охлаждающий вентилятор 1 |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| WPR1 | Стеклоочиститель 1 |
| ПРОХЛАДНЫЙ СЕР/ПАР. | Не используется |
| PWR/ТРН | Силовой агрегат |
| ВОЗДУШНЫЙ ПМП | Воздушный насос |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ВОЗДУХ СОЛ | Воздушный соленоид |
| ПОСЛЕОХЛАЖДЕНИЕ | Не используется |
| РАБОТАЕТ/ПРОВОДИТ | Беги, Крэнк |
