Предохранители и реле Acura RL KB1 / KB2 2005-2012
Схемы относятся к указанным годам и вариантам Acura RL KB1 / KB2 2005-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим Acura RL второго поколения (KB1 / KB2), выпускавшуюся с 2005 по 2012 год. Здесь вы найдете схемы блоков предохранителей Acura RL 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов. получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

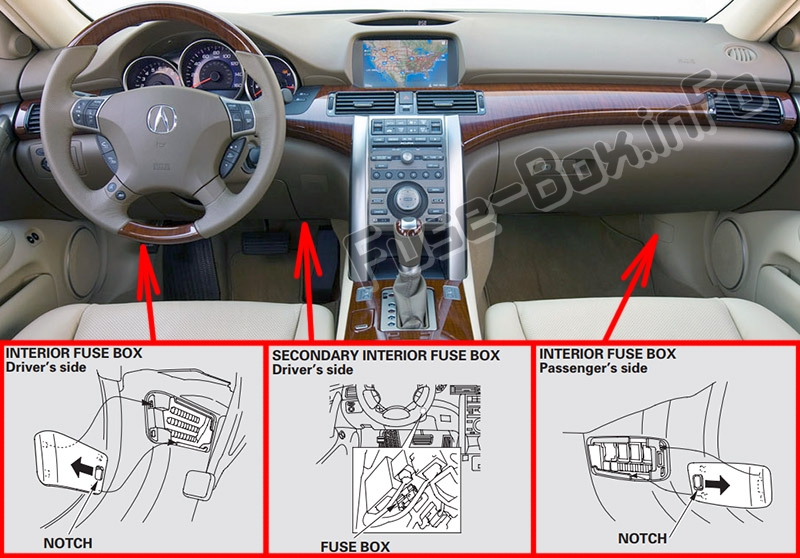

Пассажирский салон

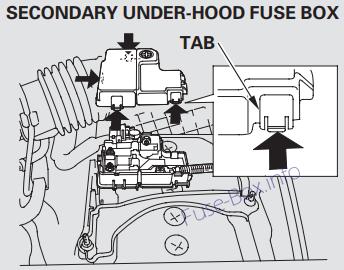

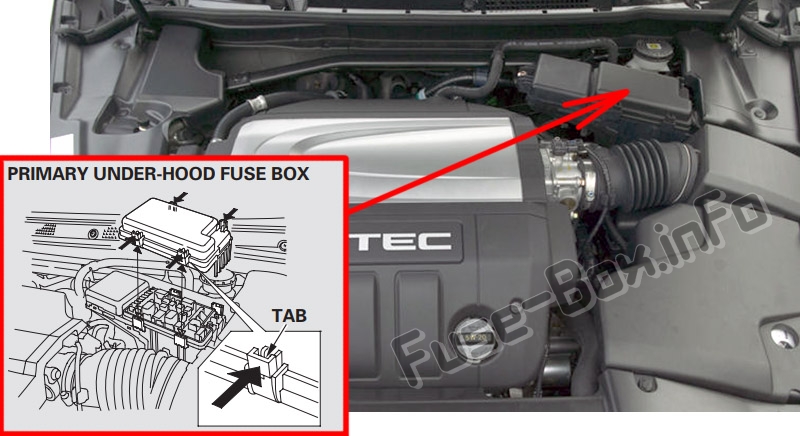

Моторного отсека
Схемы блока предохранителей
2005, 2006

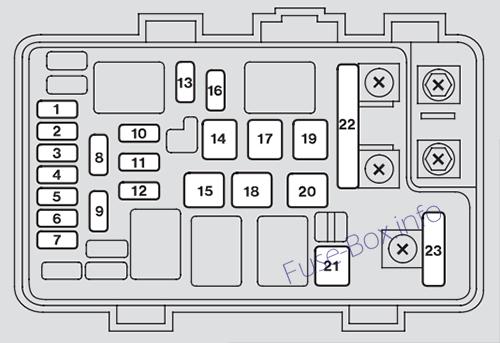

Блок первичных предохранителей под капотом
Назначение блоков предохранителей под капотом (2005, 2006)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Левая фара ближний свет |
| 2 | 30 А | Змеевик заднего обогревателя |
| 3 | 10 А | Дальний свет левой фары |
| 4 | 15 А | Маленький свет |
| 5 | 10 А | Дальний свет правой фары |
| 6 | 15 А | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 А | FI ECU |
| 9 | 30 А | Стеклоочиститель |
| 10 | 30 А | Омыватель фар (на канадских моделях) |
| 11 | 20 А | Противотуманные огни |
| 12 | 7,5 А | Сцепление MG |
| 13 | 15 А | Рог, стоп |
| 14 | 40 А | Задний обогреватель |
| 15 | 40 А | Резервное копирование, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 А | Двигатель VSA |
| 18 | 40 А | VSA |
| 19 | 40 А | Привод по проводам, нагреватель Laf |
| 20 | – | Не используется (OP) |
| 21 год | 40 А | Двигатель обогревателя |
| 22 | 70 А | Блок предохранителей пассажира |
| 22 | 120 А | Аккумулятор |
| 23 | 50 А | IG главный |
| 23 | 50 А | Стеклоподъемник |

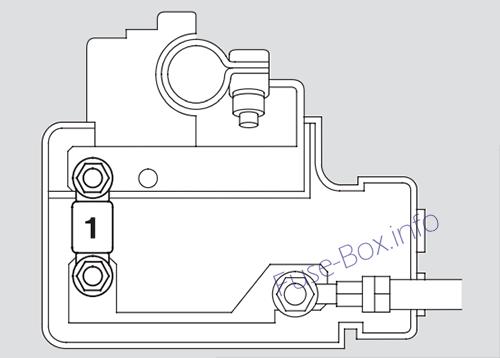

| ВТОРИЧНЫЙ: | ||
| 1 | 50 А | Вентилятор радиатора |

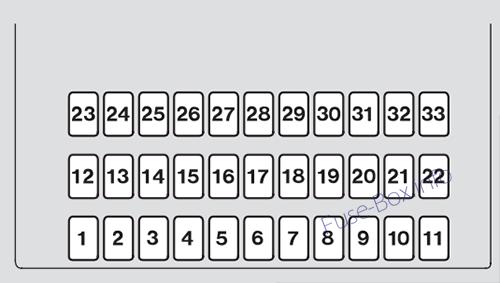

Пассажирский салон (со стороны водителя)
Назначение блоков предохранителей в салоне (со стороны водителя) (2005, 2006)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Поездка по проводам |
| 2 | 15 А | Катушка зажигания |
| 3 | 10 А | Дневной ходовой свет |
| 4 | 15 А | Нагреватель Laf |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 А | Резервное копирование |
| 8 | 20 А | Замок |
| 9 | 20 А | Разъем для аксессуаров |
| 10 | 7,5 А | Система определения местоположения пассажира |
| 11 | 7,5 А | Стеклоочиститель |
| 12 | 7,5 А | Система контроля давления в шинах |
| 13 | 20 А | Откидывание сиденья пассажира с электроприводом |
| 14 | 20 А | Сдвижное сиденье водителя с электроприводом |
| 15 | 10 А | Силовая поясничная опора |
| 16 | 20 А | Откидывающееся сиденье водителя с электроприводом |
| 17 | 20 А | Сдвижное пассажирское сиденье с электроприводом |
| 18 | 15 А | АЧГ |
| 19 | 20 А | Топливный насос |
| 20 | 15 А | IGN SOL |
| 21 год | 10 А | Метр |
| 22 | 10 А | SRS |
| 23 | 7,5 А | IGP (PGM-FI ЭБУ) |
| 24 | 20 А | Левый задний стеклоподъемник |
| 25 | 20 А | ETS (телескопический) |
| 26 | 20 А | ETS (наклон) |
| 27 | 30 А | Стеклоподъемник водителя |
| 28 | 20 А | Люк |
| 29 | 7,5 А | AFS |
| 30 | 7,5 А | Кондиционер |
| 31 год | 7,5 А | SH-AWD |
| 32 | 10 А | АКК |
| 33 | (7,5 А) | Вариант |
| ВТОРИЧНЫЙ: | ||
| 1 | 7,5 А | Стартер диаг. |
| 2 | 7,5 А | Сигнал стартера |
Пассажирский салон (со стороны пассажира)
Назначение блока предохранителей в салоне со стороны пассажира (2005, 2006)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 30 А | SH-AWD |
| 2 | 30 А | Усилитель премиум-класса |
| 3 | 30 А | Стеклоподъемник пассажира |
| 4 | 30 А | Автоматический натяжитель ремня безопасности водителя / электронный преднатяжитель ремня безопасности |
| 5 | 20 А | Задний правый стеклоподъемник |
| 6 | 20 А | Сиденья с подогревом |
| 7 | 7,5 А | Внутреннее освещение |
| 8 | 30 А | Автоматический натяжитель ремня безопасности пассажира / электронный преднатяжитель ремня безопасности |
| 9 | 7,5 А | Кондиционер |
2007, 2008, 2009, 2010
Назначение блоков предохранителей под капотом (2007, 2008, 2009, 2010)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Левая фара ближний свет |
| 2 | 30 А | Змеевик заднего обогревателя |
| 3 | 10 А | Дальний свет левой фары |
| 4 | 15 А | Маленький свет |
| 5 | 10 А | Дальний свет правой фары |
| 6 | 15 А | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 А | FI ECU |
| 9 | 30 А | Стеклоочиститель |
| 10 | 30 А | Омыватель фар (на канадских моделях) |
| 11 | 10 А | Противотуманные огни |
| 12 | 7,5 А | Сцепление MG |
| 13 | 15 А | Рог, стоп |
| 14 | 40 А | Задний обогреватель |
| 15 | 40 А | Резервное копирование, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 А | Двигатель ABS / VSA |
| 18 | 40 А | ABS / VSA |
| 19 | 40 А | Привод по проводам, нагреватель LAF |
| 20 | (40 А) | Вариант |
| 21 год | 40 А | Двигатель обогревателя |
| 22 | 70 А | Блок предохранителей пассажира |
| 22 | 120 А | Аккумулятор |
| 23 | 50 А | IG главный |
| 23 | 50 А | Стеклоподъемник |
| ВТОРИЧНЫЙ: | ||
| 1 | 50 А | Вентилятор радиатора |
Пассажирский салон (со стороны водителя)
Назначение блоков предохранителей в салоне (со стороны водителя) (2007, 2008, 2009, 2010)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Поездка по проводам |
| 2 | 15 А | Катушка зажигания |
| 3 | 10 А | Дневной ходовой свет |
| 4 | 15 А | Обогреватель LAF |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 А | Резервное копирование |
| 8 | 20 А | Замок |
| 9 | 20 А | Разъем для аксессуаров |
| 10 | 7,5 А | Система определения местоположения пассажира |
| 11 | 15 А | Стеклоочиститель |
| 12 | 15 А | Заднее сиденье с подогревом |
| 13 | 20 А | Откидывание сиденья пассажира с электроприводом |
| 14 | 20 А | Сдвижное сиденье водителя с электроприводом |
| 15 | 7,5 А | Система контроля давления в шинах |
| 16 | 20 А | Откидывающееся сиденье водителя с электроприводом |
| 17 | 20 А | Сдвижное пассажирское сиденье с электроприводом |
| 18 | 15 А | АЧГ |
| 19 | 20 А | Топливный насос |
| 20 | 15 А | IGN SOL |
| 21 год | 10 А | Метр |
| 22 | 10 А | SRS |
| 23 | 7,5 А | IGP (PGM-FI ЭБУ) |
| 24 | 20 А | Левый задний стеклоподъемник |
| 25 | 20 А | ETS (телескопический) |
| 26 | 20 А | ETS (наклон) |
| 27 | 30 А | Стеклоподъемник водителя |
| 28 | 20 А | Люк |
| 29 | 7,5 А | Адаптивная система переднего освещения |
| 30 | 7,5 А | Кондиционер |
| 31 год | 7,5 А | электронный преднатяжитель |
| 32 | 10 А | АКК |
| 33 | (7,5 А) | Вариант |
| ВТОРИЧНЫЙ: | ||
| 1 | 7,5 А | Стартер диаг. |
| 2 | 7,5 А | Сигнал стартера |
Пассажирский салон (со стороны пассажира)
Назначение блока предохранителей в салоне (со стороны пассажира) (2007, 2008, 2009, 2010)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 30 А | SH-AWD |
| 2 | 30 А | Усилитель премиум-класса |
| 3 | 30 А | Стеклоподъемник пассажира |
| 4 | 30 А | Автоматический натяжитель ремня безопасности водителя / электронный преднатяжитель ремня безопасности |
| 5 | 20 А | Задний правый стеклоподъемник |
| 6 | 20 А | Сиденья с подогревом |
| 7 | 7,5 А | Внутреннее освещение |
| 8 | 30 А | Автоматический натяжитель ремня безопасности пассажира / электронный преднатяжитель ремня безопасности |
| 9 | 7,5 А | Кондиционер |
2011, 2012
Блок первичных предохранителей под капотом
Назначение блоков предохранителей под капотом (2011, 2012)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Левая фара ближний свет |
| 2 | 30 А | Змеевик заднего обогревателя |
| 3 | 10 А | Дальний свет левой фары |
| 4 | 15 А | Маленький свет |
| 5 | 10 А | Дальний свет правой фары |
| 6 | 15 А | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 А | FI ECU |
| 9 | 30 А | Стеклоочиститель |
| 10 | 30 А | Омыватель фар (на канадских моделях) |
| 11 | 10 А | Противотуманные огни |
| 12 | 7,5 А | Сцепление MG |
| 13 | 15 А | Рог, стоп |
| 14 | 40 А | Задний обогреватель |
| 15 | 40 А | Резервное копирование, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 А | Двигатель ABS / VSA |
| 18 | 40 А | ABS / VSA |
| 19 | 40 А | Вариант |
| 20 | 40 А | Вариант |
| 21 год | 40 А | Двигатель обогревателя |
| 22 | 70 А | Блок предохранителей пассажира |
| 22 | 120 А | Аккумулятор |
| 23 | 50 А | IG главный |
| 23 | 50 А | Стеклоподъемник |
| ВТОРИЧНЫЙ: | ||
| 1 | 50 А | Вентилятор радиатора |
Блок предохранителей в салоне (со стороны водителя)
Назначение блоков предохранителей в салоне (со стороны водителя) (2011, 2012)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Поездка по проводам |
| 2 | 15 А | Катушка зажигания |
| 3 | 10 А | Дневной ходовой свет |
| 4 | 15 А | Обогреватель LAF |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 А | Резервное копирование |
| 8 | 20 А | Замок |
| 9 | 20 А | Разъем для аксессуаров |
| 10 | 7,5 А | Система определения местоположения пассажира (OPDS) |
| 11 | 15 А | Стеклоочиститель |
| 12 | 15 А | Заднее сиденье с подогревом |
| 13 | 20 А | Откидывание сиденья пассажира с электроприводом |
| 14 | 20 А | Сдвижное сиденье водителя с электроприводом |
| 15 | 7,5 А | Система контроля давления в шинах (TPMS) |
| 16 | 20 А | Откидывающееся сиденье водителя с электроприводом |
| 17 | 20 А | Сдвижное пассажирское сиденье с электроприводом |
| 18 | 15 А | АЧГ |
| 19 | 20 А | Топливный насос |
| 20 | 15 А | IGN SOL |
| 21 год | 10 А | Метр |
| 22 | 10 А | SRS |
| 23 | 7,5 А | IGP (PGM-FI ЭБУ) |
| 24 | 20 А | Левый задний стеклоподъемник |
| 25 | 20 А | ETS (телескопический) |
| 26 | 20 А | ETS (наклон) |
| 27 | 30 А | Стеклоподъемник водителя |
| 28 | 20 А | Люк |
| 29 | 7,5 А | Адаптивная система переднего освещения |
| 30 | 7,5 А | Кондиционер |
| 31 год | 7,5 А | электронный преднатяжитель |
| 32 | 10 А | АКК |
| 33 | – | Не используется |
| ВТОРИЧНЫЙ: | ||
| 1 | 7,5 А | Стартер диаг. |
| 2 | 7,5 А | Сигнал стартера |
Блок предохранителей в салоне (со стороны пассажира)
Назначение блока предохранителей в салоне (со стороны пассажира) (2011, 2012)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 30 А | SH-AWD |
| 2 | 30 А | Усилитель премиум-класса |
| 3 | 30 А | Стеклоподъемник пассажира |
| 4 | 30 А | Автоматический натяжитель ремня безопасности водителя / электронный преднатяжитель ремня безопасности |
| 5 | 20 А | Задний правый стеклоподъемник |
| 6 | 20 А | Сиденья с подогревом |
| 7 | 7,5 А | Внутреннее освещение |
| 8 | 30 А | Автоматический натяжитель ремня безопасности пассажира / электронный преднатяжитель ремня безопасности |
| 9 | 7,5 А | Кондиционер |
