Схемы относятся к указанным годам и вариантам Acura TLX 2014-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
Компактный роскошный седан представительского / начального уровня Acura TLX доступен с 2014 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Acura TLX 2014, 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

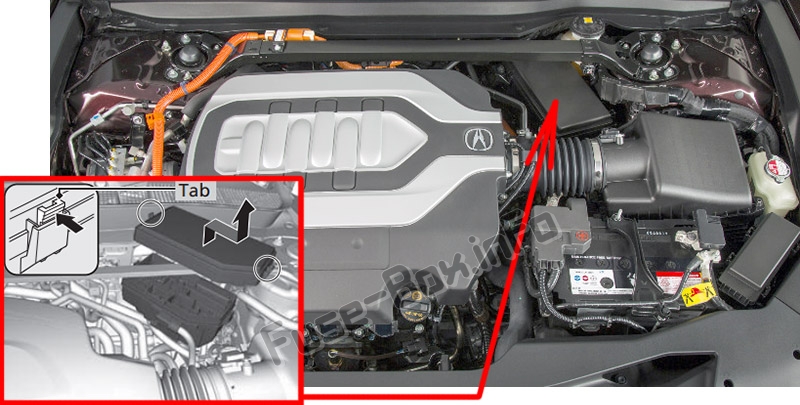

Блок предохранителей в моторном отсеке, тип A

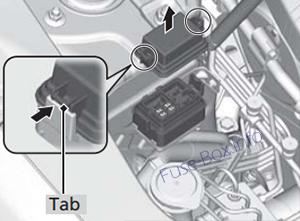

Блок предохранителей в моторном отсеке, тип B

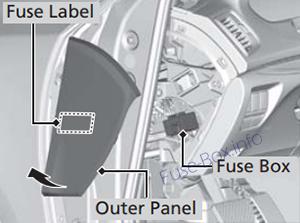

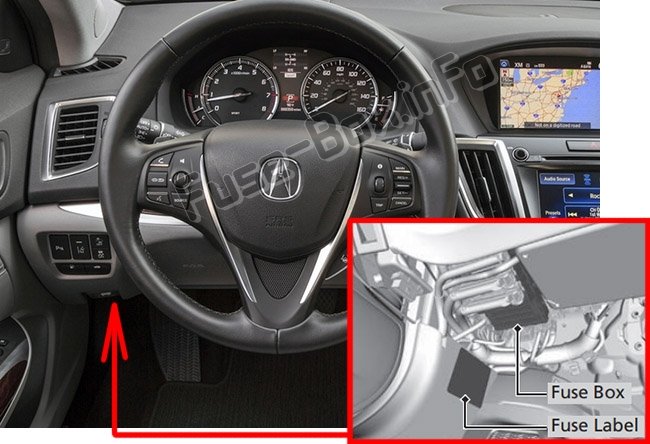

Блок внутренних предохранителей со стороны водителя, тип A
Блок внутренних предохранителей со стороны водителя, тип B
Назначение предохранителей
2015, 2016
Назначение предохранителей в блоке предохранителей под капотом Тип А (2015, 2016)
| № | Цепь защищена | Амперы |
|---|
| 1 | EPS | 70 А |
| 1 | Дополнительный блок предохранителей (6-цилиндровые модели с полным приводом) | 60 А |
| 1 | Двигатель ABS / VSA | 40 А |
| 1 | ABS / VSA FSR | 20 А |
| 1 | Главный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 30 А |
| 1 | Главный предохранитель | 125 А |
| 2 | IG Main | 30 А |
| 2 | F / B Главный | 60 А |
| 2 | F / B Main 2 | 60 А |
| 2 | Фара Основная | 30 А |
| 2 | IG Main 2 | 30 А |
| 2 | Стартовый вариант 1 | 40 А |
| 2 | Инжектор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 20 А |
| 2 | Дополнительный вентилятор (4-цилиндровые модели) | 20 А |
| 2 | Задний дефростер | 40 А |
| 2 | Главный вентилятор (доступен не во всех моделях) (модели с 4 цилиндрами) | 30 А |
| 2 | Дополнительный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 30 А |
| 2 | Стеклоочиститель | 30 А |
| 2 | Двигатель нагревателя | 40 А |
| 3 | Омыватель фар (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | (30 А) |
| 3 | Левый электрический стояночный тормоз | 30 А |
| 3 | Правый электрический стояночный тормоз | 30 А |
| 3 | SH-AWD (6-цилиндровые модели с AWD) | 20 А |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | STRLD (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 7,5 А |
| 9 | Внутреннее освещение (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 5 А |
| 10 | Фара ближнего / дальнего света | 20 А |
| 11 | Уровень масла | 7,5 А |
| 12 | Передние противотуманные фары (доступно не для всех моделей) | (7,5 А) |
| 13 | Откидывающееся сиденье пассажира с электроприводом | 20 А |
| 14 | Опасность | 15 А |
| 15 | IGP2 | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Стоп (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 10 А |
| 18 | Рог | 10 А |
| 19 | Аудиосистема (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD | 20 А |
| 19 | Интерьер справа (6-цилиндровые модели с полным приводом) | 5 А |
| 20 | ACM (6-цилиндровые модели с 2WD) | 20 А |
| 20 | Инжектор (модели с 4 цилиндрами) | 20 А |
| 21 год | FI Главная | 15 А |
| 22 | DBW | 15 А |
| 23 | TCU / SBW (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 10 А |
| 24 | Премиум AMP | 30 А |
| 25 | MG сцепление | 7,5 А |
| 26 | Раздвижное пассажирское сиденье с электроприводом | 20 А |
| 27 | Маленький (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 15 А |
| 28 | BMS | 7,5 А |
| 29 | Резервное копирование | 10 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Ближний свет левой фары | 7,5 А |
| 2 | Ближний свет правой фары | 7,5 А |
| 3 | Дальний свет правой фары | 7,5 А |
| 4 | Дальний свет левой фары | 7,5 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Кондиционер | 7,5 А |
| 2 | ДХО | 7,5 А |
| 3 | Двигатель ST (доступен не во всех моделях) | (7,5 А) |
| 4 | – | – |
| 5 | Измеритель (модели 2WD) | 7,5 А |
| 5 | Зеркало с автоматическим затемнением (модели AWD) | 7,5 А |
| 6 | SRS | (7,5 А) |
| 7 | Вариант | 7,5 А |
| 8 | МИСС СОЛ | (15 А) |
| 9 | Топливный насос | 20 А |
| 10 | ABS / VSA (модели 2WD) | (7,5 А) |
| 10 | Smart (модели с полным приводом) | (7,5 А) |
| 11 | Запасной предохранитель | 30 А |
| 12 | Стеклоочиститель | 7,5 А |
| 13 | АЧГ | 15 А |
| 14 | Разъем питания для аксессуаров (консольный отсек) | 20 А |
| 15 | Откидывающееся сиденье водителя с электроприводом | 20 А |
| 16 | Люк | 20 А |
| 17 | AVS / Обогрев сидений | 20 А |
| 18 | – | – |
| 19 | Разблокировка боковой двери пассажира | 10 А |
| 20 | Разблокировка задней двери со стороны водителя | 10 А |
| 21 год | Замок двери со стороны водителя | (10 А) |
| 22 | Замок боковой двери пассажира | 10 А |
| 23 | Разблокировка двери со стороны водителя | (10 А) |
| 24 | SRS | 10 А |
| 25 | Подсветка приборной панели | 7,5 А |
| 26 | Блокировка клавиш ACC | 7,5 А |
| 27 | Парковочные огни | 7,5 А |
| 28 | Поясничная поддержка | 10 А |
| 29 | Правый ДХО | 7,5 А |
| 30 | стиральная машина | 20 А |
| 31 год | УМНАЯ | 10 А |
| 32 | Стеклоподъемник со стороны водителя | 20 А |
| 33 | Стеклоподъемник со стороны пассажира | 20 А |
| 34 | Задний стеклоподъемник со стороны водителя | 20 А |
| 35 год | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 36 | Подвижное сиденье водителя с электроприводом | 20 А |
| 37 | АКСЕССУАРЫ | 7,5 А |
| 38 | – | – |
| 39 | Левый ДХО | 7,5 А |
| 40 | Разъем питания для аксессуаров (центральный карман) | 20 А |
| 41 год | Замок задней двери со стороны водителя | 10 А |
| 42 | Замок | 20 А |
| 42 | Обогрев заднего сиденья (имеется не во всех моделях) | (15 А) |
| 42 | Рулевое колесо с подогревом (доступно не для всех моделей) | (10 А) |
| c | Метр (модели с полным приводом) | 7,5 А |
| D | Резервное копирование (модели с полным приводом) | 10 А |
| E | Стоп (модели с полным приводом) | 7,5 А |
| F | Стояночные огни (модели с полным приводом) | 15 А |
| г | Аудио ACC (модели AWD) | 7,5 А |
| г | Обогрев заднего сиденья (доступен не во всех моделях) (модели 2WD, модели AWD) | (15 А) |
| А | ABS / VSA (модели AWD) | 7,5 А |
| B | MICU (модели с полным приводом) | 7,5 А |
| C | – | – |
| D | – | – |
| E | STRLD (модели с полным приводом) | 7,5 А |
| F | Аудио (модели с полным приводом) | 20 А |
| г | ACM (модели с полным приводом) | 7,5 А |
| г | Рулевое колесо с подогревом (доступно не для всех моделей) (модели 2WD, модели AWD) | (10 А) |
| № | Цепь защищена | Амперы |
|---|
| 1 | P-AWS L | (40 А) |
| 2 | Электронный преднатяжитель правый (имеется не во всех моделях) | (20 А) |
| 3 | Электронный преднатяжитель левый (имеется не во всех моделях) | (20 А) |
| 4 | ACC Radar (имеется не во всех моделях) | (10 А) |
| 5 | Остановка на холостом ходу (модели с полным приводом) | (30 А) |
| 6 | P-AWS R | (40 А) |
| 7 | FR DE-ICE (имеется не во всех моделях) | (15 А) |
| 8 | Остановка на холостом ходу (модели с полным приводом) | (30 А) |
2017 г.
| № | Цепь защищена | Амперы |
|---|
| 1 | EPS | 70 А |
| 1 | Дополнительный блок предохранителей | 60 А |
| 1 | Двигатель ABS / VSA | 40 А |
| 1 | ABSA / SA FSR | 20 А |
| 1 | Главный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 30 А |
| 1 | Главный предохранитель | 125 А |
| 2 | IG Main | 30 А |
| 2 | F / B Главный | 60 А |
| 2 | F / B Main 2 | 60 А |
| 2 | Фара Основная | 30 А |
| 2 | IG Main 2 | 30 А |
| 2 | Стартовый вариант 1 | 40 А |
| 2 | Инжектор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD | 20 А |
| 2 | Дополнительный вентилятор (4-цилиндровые модели) | 20 А |
| 2 | Задний дефростер | 40 А |
| 2 | Главный вентилятор (4-цилиндровые модели) | 30 А |
| 2 | Дополнительный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD | 30 А |
| 2 | Стеклоочиститель | 30 А |
| 2 | Двигатель нагревателя | 40 А |
| 3 | Омыватель фар (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD | (30 А) |
| 3 | Левый электрический стояночный тормоз | 30 А |
| 3 | Правый электрический стояночный тормоз | 30 А |
| 3 | SH-AWD (6-цилиндровые модели с AWD) | 20 А |
| 4 | – | – |
| 5 | – | – |
| 6 | – | |
| 7 | – | – |
| 8 | STRLD (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 7,5 А |
| 9 | Внутреннее освещение (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 5 А |
| 10 | Фара ближнего / дальнего света | 20 А |
| 11 | Уровень масла | 7,5 А |
| 12 | Передние противотуманные фары (доступно не для всех моделей) | (7,5 А) |
| 13 | Откидывающееся сиденье пассажира с электроприводом | 20 А |
| 14 | Опасность | 15 А |
| 15 | IGP2 | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Стоп (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 10 А |
| 18 | Рог | 10 А |
| 19 | Аудиосистема (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 20 А |
| 19 | Внутреннее освещение (6-цилиндровые модели с полным приводом) | 5 А |
| 20 | ACM (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 20 А |
| 20 | Инжектор (модели с 4 цилиндрами) | 20 А |
| 21 год | FI Главная | 15 А |
| 22 | DBW | 15 А |
| 23 | TCU / SBW (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 10 А |
| 24 | Премиум AMP | 30 А |
| 25 | MG сцепление | 7,5 А |
| 26 | Раздвижное пассажирское сиденье с электроприводом | 20 А |
| 27 | Маленький (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 15 А * 1 (15 А) * 2 |
| 28 | BMS | 7,5 А |
| 29 | Резервное копирование | 10 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Ближний свет левой фары | 7,5 А |
| 2 | Ближний свет правой фары | 7,5 А |
| 3 | Дальний свет правой фары | 7,5 А |
| 4 | Дальний свет левой фары | 7,5 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Кондиционер | 7,5 А |
| 2 | ДХО | 7,5 А |
| 3 | ST Мотор | (7,5 А) |
| 4 | – | – |
| 5 | Измеритель (модели 2WD) | 7,5 А |
| 5 | Зеркало с автоматическим затемнением (модели AWD) | 7,5 А |
| 6 | SRS | (7,5 А) |
| 7 | Вариант | 7,5 А |
| 8 | MISS SOL (модели с 4 цилиндрами) | (15 А) |
| 9 | Топливный насос | 20 А |
| 10 | ABS / VSA (модели 2WD) | (7,5 А) |
| 10 | Smart (модели с полным приводом) | (7,5 А) |
| 11 | Запасной предохранитель | 30 А |
| 12 | Стеклоочиститель | 7,5 А |
| 13 | АЧГ | 15 А |
| 14 | Разъем питания для аксессуаров (консольный отсек) | 20 А |
| 15 | Откидывающееся сиденье водителя с электроприводом | 20 А |
| 16 | Лунная крыша | 20 А |
| 17 | AVS / Обогрев сидений | 20 А |
| 18 | – | – |
| 19 | Разблокировка боковой двери пассажира | 10 А |
| 20 | Разблокировка задней двери со стороны водителя | 10 А |
| 21 год | Замок двери со стороны водителя | (10 А) |
| 22 | Замок боковой двери пассажира | 10 А |
| 23 | Разблокировка двери со стороны водителя | (10 А) |
| 24 | SRS | 10 А |
| 25 | Подсветка приборной панели | 7,5 А |
| 26 | Блокировка клавиш ACC | 7,5 А |
| 27 | Парковочные огни | 7,5 А |
| 28 | Поясничная поддержка | 10 А |
| 29 | Правый ДХО | 7,5 А |
| 30 | стиральная машина | 20 А |
| 31 год | УМНАЯ | 10 А |
| 32 | Стеклоподъемник со стороны водителя | 20 А |
| 33 | Стеклоподъемник со стороны пассажира | 20 А |
| 34 | Задний стеклоподъемник со стороны водителя | 20 А |
| 35 год | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 36 | Подвижное сиденье водителя с электроприводом | 20 А |
| 37 | АКСЕССУАРЫ | 7,5 А |
| 38 | – | – |
| 39 | Левый ДХО | 7,5 А |
| 40 | Разъем питания для аксессуаров (центральный карман) | 20 А |
| 41 год | Замок задней двери со стороны водителя | 10 А |
| 42 | Замок | 20 А |
| c | Метр (модели с полным приводом) | 7,5 А |
| D | Резервное копирование (модели с полным приводом) | 10 А |
| E | Стоп (модели с полным приводом) | 7,5 А |
| F | Стояночные огни (модели с полным приводом) | 15 А |
| г | Аудио ACC (модели AWD) | 7,5 А |
| г | Обогрев заднего сиденья (доступен не во всех моделях) (модели 2WD, модели AWD) | (15 А) |
| А | ABS / VSA (модели AWD) | 7,5 А |
| B | MICU (модели с полным приводом) | 7,5 А |
| C | – | – |
| D | – | |
| E | STRLD (модели с полным приводом) | 7,5 А |
| F | Аудио (модели с полным приводом) | 20 А |
| г | ACM (модели с полным приводом) | 7,5 А |
| г | Рулевое колесо с подогревом (доступно не для всех моделей) (модели 2WD, модели AWD) | (10 А) |
| № | Цепь защищена | Амперы |
|---|
| 1 | P-AWS L | (40 А) |
| 2 | Электронный преднатяжитель правый (имеется не во всех моделях) | (20 А) |
| 3 | Электронный преднатяжитель левый (имеется не во всех моделях) | (20 А) |
| 4 | ACC Radar (имеется не во всех моделях) | (10 А) |
| 5 | Остановка на холостом ходу (модели с полным приводом) | (30 А) |
| 6 | P-AWS R | (40 А) |
| 7 | FR DE-ICE (имеется не во всех моделях) | (15 А) |
| 8 | Остановка на холостом ходу (модели с полным приводом) | (30 А) |
2018, 2019
Верисменты рекламы
| № | Цепь защищена | Амперы |
|---|
| 1 | EPS | 70 А |
| 1 | Дополнительный блок предохранителей | 60 А |
| 1 | Двигатель ABS / VSA | 40 А |
| 1 | ABS / VSA FSR | 20 А |
| 1 | Главный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 30 А |
| 1 | Главный предохранитель | 125 А |
| 2 | IG Main | 30 А |
| 2 | F / B Главный | 60 А |
| 2 | F / B Main 2 | 60 А |
| 2 | Фара Основная | 30 А |
| 2 | IG Main 2 | 30 А |
| 2 | Стартовый вариант 1 | 40 А |
| 2 | Инжектор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 20 А |
| 2 | Дополнительный вентилятор (4-цилиндровые модели) | 20 А |
| 2 | Задний дефростер | 40 А |
| 2 | Главный вентилятор (4-цилиндровые модели) | 30 А |
| 2 | Дополнительный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 30 А |
| 2 | Стеклоочиститель | 30 А |
| 2 | Двигатель нагревателя | 40 А |
| 3 | Омыватель фар (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | (30 А) |
| 3 | Левый электрический стояночный тормоз | 30 А |
| 3 | Правый электрический стояночный тормоз | 30 А |
| 3 | Поддержка бедра водителя (имеется не во всех моделях) | (30 А) |
| 4 | – | – |
| 5 | – | – |
| 6 | – | |
| 7 | – | – |
| 8 | STRLD (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 7,5 А |
| 9 | Внутреннее освещение (4-цилиндровые модели), 6-цилиндровые модели с 2WD) | 5 А |
| 10 | Фара ближнего / дальнего света | 20 А |
| 11 | Уровень масла | 7,5 А |
| 12 | Передние противотуманные фары (доступно не для всех моделей) | (7,5 А) |
| 13 | Откидывающееся сиденье пассажира с электроприводом | 20 А |
| 14 | Опасность | 15 А |
| 15 | IGP2 | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Стоп (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 10 А |
| 17 | SH-AWD (6-цилиндровые модели с AWD) | 20 А |
| 18 | Рог | 10 А |
| 19 | Аудиосистема (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 20 А |
| 19 | Внутреннее освещение (6-цилиндровые модели с полным приводом) | 5 А |
| 20 | ACM (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 20 А |
| 20 | Инжектор (модели с 4 цилиндрами) | 20 А |
| 21 год | FI Главная | 15 А |
| 22 | DBW | 15 А |
| 23 | TCU / SBW (6-цилиндровые модели с 2WD, 6-цилиндровые модели с AWD) | 10 А |
| 24 | Премиум AMP | 30 А |
| 25 | MG сцепление | 7,5 А |
| 26 | Раздвижное пассажирское сиденье с электроприводом | 20 А |
| 27 | Стояночные огни (модели с 4 цилиндрами, модели с 6 цилиндрами с 2WD) | 15 А |
| 28 | BMS | 7,5 А |
| 29 | Резервное копирование | 10 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Ближний свет левой фары | 7,5 А |
| 2 | Ближний свет правой фары | 7,5 А |
| 3 | Дальний свет правой фары | 7,5 А |
| 4 | Дальний свет левой фары | 7,5 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Кондиционер | 7,5 А |
| 2 | ДХО | 7,5 А |
| 3 | ST Мотор | (7,5 А) |
| 4 | – | – |
| 5 | Измеритель (модели 2WD) | 7,5 А |
| 5 | Зеркало с автоматическим затемнением (модели AWD) | 7,5 А |
| 6 | SRS | (7,5 А) |
| 7 | Вариант | 7,5 А |
| 8 | MISS SOL (модели с 4 цилиндрами) | (15 А) |
| 9 | Топливный насос | 20 А |
| 10 | ABS / VSA (модели 2WD) | (7,5 А) |
| 10 | Smart (модели с полным приводом) | (7,5 А) |
| 11 | Запасной предохранитель | 30 А |
| 12 | Стеклоочиститель | 7,5 А |
| 13 | АЧГ | 15 А |
| 14 | Разъем питания для аксессуаров (консольный отсек) | 20 А |
| 15 | Откидывающееся сиденье водителя с электроприводом | 20 А |
| 16 | Лунная крыша | 20 А |
| 17 | AVS / Обогрев сидений | 20 А |
| 18 | – | – |
| 19 | Разблокировка боковой двери пассажира | 10 А |
| 20 | Разблокировка задней двери со стороны водителя | 10 А |
| 21 год | Замок двери со стороны водителя | (10 А) |
| 22 | Замок боковой двери пассажира | 10 А |
| 23 | Разблокировка двери со стороны водителя | (10 А) |
| 24 | SRS | 10 А |
| 25 | Подсветка приборной панели | 7,5 А |
| 26 | Блокировка клавиш ACC | 7,5 А |
| 27 | Парковочные огни | 7,5 А |
| 28 | Поясничная поддержка | 10 А |
| 29 | Правый ДХО | 7,5 А |
| 30 | стиральная машина | 20 А |
| 31 год | УМНАЯ | 10 А |
| 32 | Стеклоподъемник со стороны водителя | 20 А |
| 33 | Стеклоподъемник со стороны пассажира | 20 А |
| 34 | Задний стеклоподъемник со стороны водителя | 20 А |
| 35 год | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 36 | Подвижное сиденье водителя с электроприводом | 20 А |
| 37 | АКСЕССУАРЫ | 7,5 А |
| 38 | – | – |
| 39 | Левый ДХО | 7,5 А |
| 40 | Разъем питания для аксессуаров (центральный карман) | 20 А |
| 41 год | Замок задней двери со стороны водителя | 10 А |
| 42 | Замок | 20 А |
| c | Метр (модели с полным приводом) | 7,5 А |
| D | Резервное копирование (модели с полным приводом) | 10 А |
| E | Стоп (модели с полным приводом) | 7,5 А |
| F | Стояночные огни (модели с полным приводом) | 15 А |
| г | Аудио ACC (модели AWD) | 7,5 А |
| г | Обогрев заднего сиденья (доступен не во всех моделях) (модели 2WD, модели AWD) | (15 А) |
| А | ABS / VSA (модели AWD) | 7,5 А |
| B | MICU (модели с полным приводом) | 7,5 А |
| C | – | – |
| D | – | |
| E | STRLD (модели с полным приводом) | 7,5 А |
| F | Аудио (модели с полным приводом) | 20 А |
| г | ACM (модели с полным приводом) | 7,5 А |
| г | Рулевое колесо с подогревом (доступно не для всех моделей) (модели 2WD, модели AWD) | (10 А) |
| № | Цепь защищена | Амперы |
|---|
| 1 | P-AWS L | (40 А) |
| 2 | – | – |
| 3 | – | – |
| 4 | ACC Радар | (10 А) |
| 5 | Остановка на холостом ходу (модели с полным приводом) | (30 А) |
| 6 | P-AWS R | (40 А) |
| 7 | FR DE-ICE (имеется не во всех моделях) | (15 А) |
| 8 | Остановка на холостом ходу (модели с полным приводом) | (30 А) |
