Реле и предохранители Ford Expedition (2007-2008)

Схемы относятся к указанным годам и вариантам Ford Expedition (2007-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение блоков предохранителей и реле Предохранители и реле Ford Expedition (2007-2008)

Схема блока предохранителей в салоне

Панель предохранителей расположена под правой стороной панели приборов. Чтобы снять панель для доступа к блоку предохранителей, потяните панель на себя, откиньте ее в сторону и снимите. Чтобы переустановить его, совместите выступы с пазами на панели, затем нажмите на него, чтобы закрыть. Чтобы снять крышку блока предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.

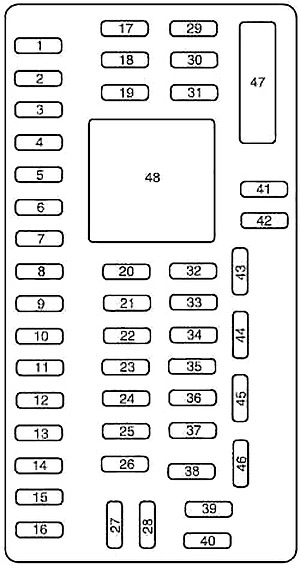

Расположение блоков предохранителей и реле Предохранители и реле Ford Expedition (2007-2008) - схема 1Расположение блоков предохранителей и реле Предохранители и реле Ford Expedition (2007-2008) - схема 2
№АОписание
130Умное окно # 1
215Модуль памяти на стороне водителя
315ФЭС,
Органы управления аудиосистемой на задних сиденьях,
SDARS
430Умное окно # 2
510Подсветка клавиатуры,
Включение 3-го ряда сидений,
Блокировка переключения тормозов (BSI),
SPDJB
620Поворотники
710Фары ближнего света (слева)
810Фары ближнего света (правые)
915Внутреннее освещение
1015Подсветка, Лампы для лужа
11—Не используется
127,5Переключатель зеркала с электроприводом,
Переключатель памяти сиденья водителя
13—Не используется
1410Модуль задней двери с электроприводом — поддерживающая мощность
1510Климат-контроль
16—Не используется
1720Все запорные моторы питаются,
Разблокировка подъемной двери,
Релиз Liftglass
1820Не используется (Запасной)
1925Задний стеклоочиститель
2015Регулируемые педали,
Канал передачи данных
21 год15Противотуманные фары,
Поворотные лампы
2215Реле габаритных огней
2315Фары дальнего света
2420Реле звукового сигнала
2510Лампы спроса,
Бардачок,
Козырек
2610Комбинация приборной панели
2720Выключатель зажигания
285Радио
295Комбинация приборной панели
305Не используется (Запасной)
31 год10Компас,
Зеркало заднего вида с автоматическим затемнением
3210Модуль управления удерживающими устройствами
33—Не используется
345Не используется (Запасной)
35 год10Ассистент парковки сзади, 4×4
365Приемопередатчик PATS
3710Климат-контроль
3820Сабвуфер / усилитель (радио для аудиофилов)
3920Радио
40—Не используется
41 год—Не используется
4210Катушка заряда аккумуляторной батареи прицепа
4310Логика заднего дворника
44—Не используется
455Логика переднего дворника
467,5Климат-контроль,
Управление вспомогательным реле
4730Электрические стеклоподъемники,
Лунная крыша
48—Не используется

Схема блока предохранителей в моторном отсеке

Блок распределения питания расположен в моторном отсеке.

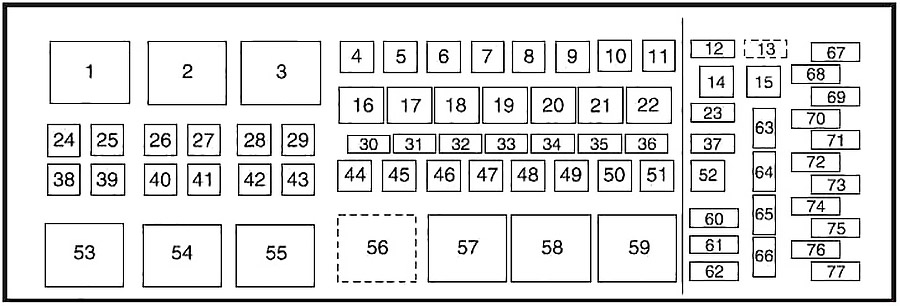

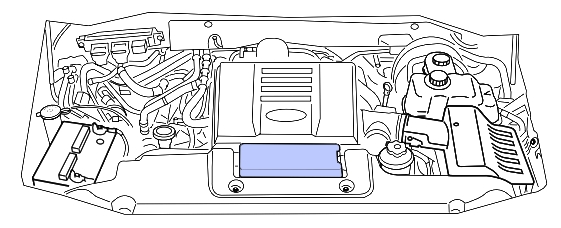

Расположение блоков предохранителей и реле Предохранители и реле Ford Expedition (2007-2008) - схема 3Расположение блоков предохранителей и реле Предохранители и реле Ford Expedition (2007-2008) - схема 4
№АОписание
1—Реле нагнетателя
2—Не используется
3—Реле обогревателя заднего стекла
430Сиденья третьего ряда (сторона водителя)
540Соединитель прицепа (электрический тормоз)
660АБС (клапаны)
7—Не используется
840Сиденья с подогревом / охлаждением
960АБС (насос)
1020Розетка на задней консоли
1130Вспомогательный вентилятор
1225Соединитель прицепа (габаритные огни)
1330Разъем для буксировки прицепа (заряд аккумулятора)
14—Не используется
15—Не используется
16—Реле муфты кондиционера
17—Не используется
18—Реле топливного насоса
19—Резервное реле
20—Реле тягово-сцепного устройства прицепа (левый указатель поворота)
21 год—Реле тягово-сцепного устройства прицепа (правый указатель поворота)
22—Не используется
2315Зеркала с подогревом
2440Двигатель вентилятора
25—Не используется
26—Не используется
2730Задняя дверь с электроприводом
2840Обогреватель заднего стекла,
Зеркало с подогревом
2930Пассажирское сидение
3010Муфта A / С
31 год15Стоп-сигналы
3220Топливный насос
3320Резервные лампы
3425Соединитель прицепа (стоп-сигналы / поворотники)
35 год20Модуль 4×4
3610Модуль управления трансмиссией (PCM) — поддерживает питание,
Вентиляция канистры
3715Трансмиссия B +
3830Сиденья третьего ряда (со стороны пассажира)
3950Насос с пневмоподвеской
4030Пусковой двигатель
41 год20IP / консольная розетка
42—Не используется
4320Мотор модуля 4×4
44—Не используется
4530Сиденье водителя
4640Шина Run / Start
4730Пневматическая подвеска — соленоиды
48—Не используется
4930Передние дворники / омыватель
5030ПКМ — шина
5120Грузовая точка питания
5220Зажигалка
53—Реле пневматической подвески
54—Реле стартера
55—Реле тягово-сцепного устройства (стояночный фонарь)
56—Реле тягово-сцепного устройства прицепа (заряд аккумулятора)
57—Реле запуска / запуска
58—Не используется
59—Реле PCM
60—Пусковой диод в одно касание
61—Диод муфты кондиционера
62—Диод топливного насоса
6315Разъем для буксировки прицепа (фонарь заднего хода)
64—Не используется
6510Логика пневматической подвески
66—Не используется
6710Змеевик вентилятора
68—Не используется
6930Run / Start — панель предохранителей в салоне
7020PCM (датчики) — EFC,
Катушка муфты кондиционера
715Змеевик топлива,
ISP-R
7220PCM (катушки зажигания)
735Зажигание коробки передач
7420PCM (датчики) — HE GO / CMS,
MAFS,
EVMV,
CMCV,
Переключатель отключения скорости,
ДКТ
755Соленоид с интегрированными концами колес (IWE) 4×4
7620PCM — VPWR
7710Логика ABS, PCV с подогревом
