Предохранители и реле Ford Explorer (1990-1994)
Схемы относятся к указанным годам и вариантам Ford Explorer (1990-1994). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

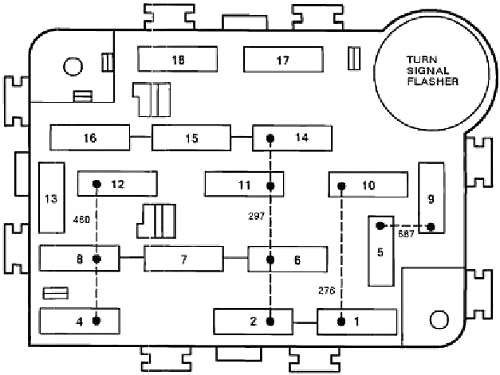

Схема блока предохранителей в салоне
Блок предохранителей находится под панелью приборов.
| № | А | Цепи защищены |
|---|---|---|
| 1 | 15 | Купол / Подсветка, Радиопамять, Зеркало с электроприводом |
| 2 | 6 | Автоматический выключатель: стеклоочиститель / омыватель ветрового стекла, стеклоочиститель / омыватель с интервалом времени |
| 3 | — | Не используется |
| 4 | 15 | Стоп-сигналы, мигание для прохождения, запрет контроля скорости |
| 5 | 15 | Поворотные лампы, резервные лампы, дневные ходовые огни, подсветка с подогревом, указатели поворота |
| 6 | 15 | Стеклоочиститель / омыватель подъемной двери |
| 7 | 10 | Переключатели кондиционера, катушка сцепления |
| 8 | 20 | Рога |
| 9 | 30 | Реле электродвигателя вентилятора отопителя |
| 10 | 15 | Стояночные огни, Лицензионные огни, Реле габаритных огней прицепа Coll |
| 11 | 15 | Контроль скорости, радио, дисплей часов |
| 12 | 20 | Автоматический выключатель: зажигалки для сигар, передающая вспышка, поясничный выключатель с питанием, многофункциональный переключатель |
| 13 | 10 | Лампы подсветки панели приборов |
| 14 | 30 | Автоматический выключатель: стеклоподъемники |
| 15 | 20 | Антиблокировочная система тормозов |
| 16 | 20 | Premium Radio Amp., Питание реле прицепа |
| 17 | 15 | Предупредительный датчик, сигнальные лампы, привод на 4 колеса |
| 18 | 10 | Нагреватель HEGO |

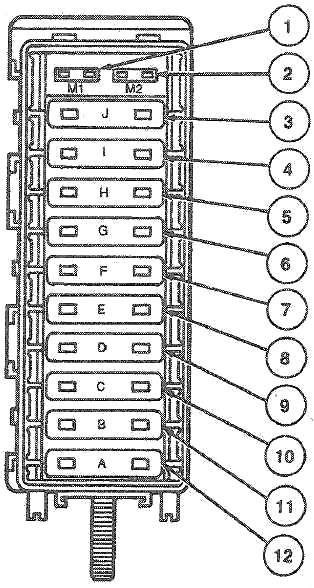

Распределительная коробка питания
| № | А | Цепи защищены |
|---|---|---|
| 1 | 15 | Лампа под капотом, дневные ходовые огни |
| 2 | 15 | Поле генератора |
| 3 | 30 | Реле топливного насоса |
| 4 | 40 | Фары, Панель предохранителей |
| 5 | 50 | Двигатель вентилятора |
| 6 | 40 | Подача панели предохранителей |
| 7 | 30 | Дверные замки с электроприводом |
| 8 | 40 | Обогрев заднего стекла |
| 9 | 60 | Мощность поясницы |
| 10 | 30 | Реле мощности EEC |
| 11 | 20 | Электронный сдвиг |
| 12 | 60 | Замок зажигания, Premium Sound, Буксировка прицепа |
