Реле и предохранители Ford Explorer (2016-2018)
Схемы относятся к указанным годам и вариантам Ford Explorer (2016-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

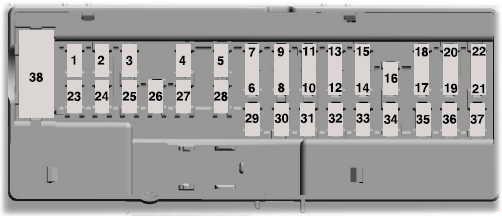

Схема блока предохранителей в салоне
Панель предохранителей находится под панелью приборов слева от рулевой колонки. Доступ к панели предохранителей может быть проще, если вы удалите отделочную накладку.
| № | А | Защищенные схемы |
|---|---|---|
| 1 | 10 | Лампы по требованию, Экономия заряда аккумулятора |
| 2 | 7,5 | Переключатель сиденья с памятью (поясничное усилие) |
| 3 | 20 | Реле разблокировки водителя |
| 4 | 5 | Электронный контроллер тормозов вторичного рынка |
| 5 | 20 | Модуль заднего подогрева сиденья |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 5 | Клавиатура доступа без ключа Securlcode ™, дверь громкой связи |
| 11 | 5 | Модуль климат-контроля сзади |
| 12 | 7,5 | Передний модуль климат-контроля |
| 13 | 7,5 | Комбинация приборов, интеллектуальный канал передачи данных, модуль управления рулевой колонкой |
| 14 | 10 | 2017: Расширенный силовой модуль |
| 15 | 10 | Интеллектуальный разъем питания datallnk, дисплей Heads up |
| 16 | — | Не используется |
| 17 | 5 | Электронная финишная панель |
| 18 | 5 | Кнопочный переключатель запуска, выключатель зажигания, блокировка ключа |
| 19 | 7,5 | Переключатель управления коробкой передач |
| 20 | — | Не используется |
| 21 год | 5 | Переключатель управления рельефом, проекционный дисплей, датчик влажности |
| 22 | 5 | Датчик классификации пассажиров |
| 23 | 10 | Электропитание аксессуаров с задержкой, электрические стеклоподъемники, люк на крыше, реле складывающихся зеркал, инвертор постоянного тока, переключатель окон / люка на крыше. |
| 24 | 20 | Реле центрального замка |
| 25 | 30 | Электродвигатель переднего левого стеклоподъемника, модуль дверной зоны |
| 26 | 30 | Электромотор переднего правого стеклоподъемника, модуль дверной зоны |
| 27 | 30 | Люк |
| 28 | 20 | Усилитель Sony -10 канальный |
| 29 | 30 | Усилитель Sony -14 канальный |
| 30 | — | Не используется |
| 31 год | — | Не используется |
| 32 | 10 | SYNC, модуль GPS, дисплей, радиоприемник |
| 33 | 20 | Радио |
| 34 | 30 | Реле запуска / запуска |
| 35 год | 5 | Модуль управления удерживающими устройствами, Расширенный силовой модуль (2017) |
| 36 | 15 | Модуль предупреждения о выезде с полосы движения, автоматический дальний свет, зеркала с электронным управлением, подогрев задних сидений |
| 37 | 20 | Руль с подогревом |
| 38 | 30 | Электродвигатель левого переднего стекла, Электродвигатели заднего стеклоподъемника |

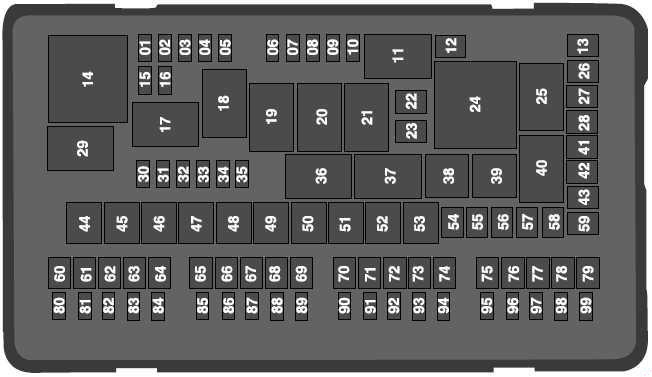

Схема блока предохранителей в моторном отсеке
Блок распределения питания расположен в моторном отсеке.
| № | А | Защищенные схемы |
|---|---|---|
| 1 | 20 | Питание модуля управления трансмиссией |
| 2 | 20 | Выбросы двигателя (MIL) |
| 3 | 20 | Кольцо реле управления муфтой кондиционера, VACC, жалюзи активной решетки |
| 4 | 20 | Коллажи зажигания |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 15 | Зеркала с подогревом |
| 12 | 40 | Обогрев заднего стекла |
| 13 | — | Не используется |
| 15 | 20 | Мощность реле звукового сигнала |
| 16 | 10 | Питание реле муфты кондиционера |
| 22 | 25 | Электронное реле вентилятора 2 |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 30 | Клапаны антиблокировочной тормозной системы |
| 27 | 30 | 2017: Питание реле заряда аккумулятора прицепа |
| 20 | 2016: Питание реле заряда аккумулятора прицепа | |
| 28 | — | Не используется |
| 30 | — | Не используется |
| 31 год | 10 | Рулевое управление с электроусилителем |
| 32 | 10 | Модуль антиблокировочной тормозной системы |
| 33 | 10 | Модуль управления трансмиссией (ISPR) |
| 34 | 10 | Система информации о слепых зонах, Адаптивный круиз-контроль, Камера переднего вида, Камера заднего вида |
| 35 год | — | Не используется |
| 41 год | 40 | Электродвигатель заднего вентилятора |
| 42 | — | Не используется |
| 43 | 40 | Электродвигатель переднего вентилятора |
| 44 | 50 | Шина модуля качества напряжения |
| 45 | 40 | Электронное реле вентилятора 1 |
| 46 | 30 | Контроллер буксирного тормоза прицепа |
| 47 | — | Не используется |
| 48 | 50 | Шина модуля управления кузовным оборудованием RP1 |
| 49 | — | Не используется |
| 50 | 50 | Модуль управления кузовным оборудованием RP2 bus |
| 51 | 50 | Электронное реле вентилятора 3 |
| 52 | 60 | Насос антиблокировочной тормозной системы |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | 40 | Инвертор мощности |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | 20 | Розетка (передняя консоль млрд) |
| 61 | — | Не используется |
| 62 | 20 | Розетка (приборная панель) |
| 63 | 30 | Топливный насос |
| 64 | — | Не используется |
| 65 | 20 | Розетка (2-й ряд) (без зарядного устройства USB) |
| 66 | — | Не используется |
| 67 | 20 | Силовая установка (грузовой отсек) |
| 68 | — | Не используется |
| 69 | 30 | Дверь с электроприводом |
| 70 | 15 | Левая и правая буксировка прицепа, а также указатели поворота |
| 71 | — | Не используется |
| 72 | 30 | Сиденья с подогревом / охлаждением |
| 73 | 30 | Модуль сиденья водителя, Электропитание сиденья водителя |
| 74 | 30 | Сиденье пассажира |
| 75 | 30 | Электродвигатель переднего стеклоочистителя |
| 76 | — | Не используется |
| 77 | — | Не используется |
| 78 | 30 | Модуль сиденья с электроприводом складывания 3-го ряда |
| 79 | 30 | Реле стартера |
| 80 | — | Не используется |
| 81 год | 10 | Реле фонарей заднего хода прицепа |
| 82 | — | Не используется |
| 83 | 10 | Переключатель включения / выключения тормоза |
| 84 | — | Не используется |
| 85 | 5 | Зарядное устройство USB 2-го ряда (при наличии) |
| 86 | — | Не используется |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 89 | — | Не используется |
| 90 | — | Не используется |
| 91 | — | Не используется |
| 92 | 15 | Реле модуля многоконтурного сиденья |
| 93 | 10 | Чувствительность генератора |
| 94 | 15 | Реле заднего омывателя |
| 95 | 15 | Реле заднего стеклоочистителя |
| 96 | 10 | Питание реле модуля управления трансмиссией |
| 97 | 5 | Датчик дождя |
| 98 | 20 | Электродвигатели сидений 2-го ряда |
| 99 | 20 | Реле габаритных огней прицепа |
| 11 | Реле электронного вентилятора системы охлаждения 3 справа | |
| 14 | Реле модуля управления силовым агрегатом | |
| 17 | Реле обогрева заднего стекла и зеркал заднего вида | |
| 18 | Реле электродвигателя заднего вентилятора | |
| 19 | Не используется | |
| 20 | Реле левого вентилятора системы охлаждения | |
| 21 год | Последовательное / параллельное реле охлаждающих вентиляторов | |
| 29 | Реле запуска / запуска | |
| 36 | Реле электродвигателя вентилятора | |
| 37 | Реле заряда аккумуляторной батареи прицепа | |
| 38 | Реле муфты компрессора кондиционера | |
| 39 | Реле звукового сигнала | |
| 40 | Не используется | |
