Предохранители и реле Ford F150 и Bronco (1992-1997)
Схемы относятся к указанным годам и вариантам Ford F150 и Bronco (1992-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

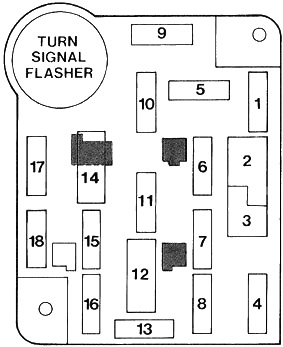

Блок предохранителей в салоне

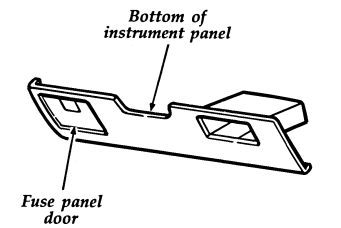

Предохранители находятся за крышкой на панели приборов.
| № | А | Описание |
|---|---|---|
| 1 | 30 | Нагреватель / вентилятор кондиционера |
| 2 | 30 | Стеклоочиститель |
| 7,5 | Автоматический выключатель: Interval Wiper / Washer | |
| 3 | — | — |
| 4 | 15 | Наружные фонари, Реле габаритных огней прицепа, Предупреждающий зуммер / Предупреждающий звуковой сигнал, Подсветка приборов, Вход без ключа |
| 5 | 10 | 1994-1997: Система подушек безопасности |
| 6 | 15 | Селектор топливного бака (только дизельное топливо), кондиционер / обогреватель, дистанционный доступ / бесключевой доступ |
| 7 | 15 | Сигнальные огни поворота, оттайка заднего стекла (дизель или Bronco) |
| 8 | 15 | Лампы вежливости, Лампа моторного отсека, Грузовой свет, Радиопамять, Электропривод зеркал, Память часов, Память спидометра, Предупреждающий зуммер / Предупреждающий сигнал, Подсветка зеркал солнцезащитного козырька, Вход без ключа |
| 9 | 15 | 1992-1995: Power Point |
| 25 | 1996-1997: Power Point | |
| 10 | 4 | Подсветка приборной панели |
| 11 | 15 | Радио, Диммер дисплея радио |
| 12 | 20 | Автоматический выключатель (1992-1995 гг.): Поясничный рычаг с электроприводом, дверные замки с электроприводом, электронный привод переключения передач на 4 колеса, переключатель с ключом и стеклоподъемник задней двери (Bronco или Diesel) |
| 30 | Автоматический выключатель: замок двери с электроприводом, окно задней двери с электроприводом (Bronco), электронное управление переключением передач, поясничный механизм с электроприводом | |
| 13 | 15 | Стоп-сигналы, аварийные огни, питание памяти Keep Alive (серия F), электронное управление двигателем, регулирование скорости, антиблокировочная система тормозов, датчик остановки (для антиблокировочной системы тормозов и электронного управления двигателем), блокировка переключения тормозов |
| 14 | 20 | Автоматический выключатель: электрические стеклоподъемники, электрический стеклоподъемник задней двери: переключатель на приборной панели |
| 15 | 20 | Антиблокировочная система тормозов (серия F) |
| 16 | 15 | Зажигалка |
| 17 | 10 | Переключатель Overdrive. Выключатель стоп-сигнала, предупреждающий зуммер / звуковой сигнал, дисплей сигнальных ламп дизельного двигателя, выключатель топливной воды, выключатель предупреждения о низком вакууме, комбинация приборов, электронное управление переключением передач, тахометр, электронное управление коробкой передач, выключатель света, индикаторная лампа |
| 18 | 10 | Подушка безопасности, автоматическое зеркало для дневного / ночного режима, блокировка переключения тормозов, электронный модуль переключения передач 4WD, потолочная консоль, спидометр, контроль скорости (серия F), электронное управление переключением передач |

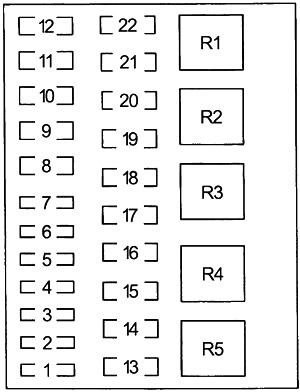

Блок предохранителей в моторном отсеке
Сильноточные предохранители, содержащиеся в блоке распределения питания, защищают основные электрические системы вашего автомобиля от перегрузок; Эти предохранители обеспечивают соединение между аккумулятором и электрическими системами вашего автомобиля.
| № | А | Описание |
|---|---|---|
| 1 | 20 | 1992-1993: От мигающего до проходного фары, ходовые огни Dytime |
| 20 | 1994-1997: Радио | |
| 2 | 30 | Bronco (1993-1995): Реле 4WABS №1 (Bronco) |
| 15 | 1993-1995: Реле противотуманных фар. | |
| 3 | 20 | 1992-1993: звуковой сигнал, контроль скорости |
| 30 | 1994-1997: звуковой сигнал, переключаемая фара, ходовые огни Dytime, контроль скорости (1994) | |
| 4 | 25 | Реле фонарей прицепа, реле задних фонарей прицепа |
| 5 | 15 | Лампы заднего хода, дневной фонарь, реле заряда аккумулятора прицепа, датчик кислорода в выхлопных газах отопителя (HEGO) (бензин), 4WABS (Bronco), регулятор скорости (1995-1997) |
| 6 | 5 | 1992-1993: Правые стоп-сигналы / указатели поворота прицепа |
| 10 | 1994-1997: Правые стоп-сигналы / указатели поворота прицепа | |
| 7 | 5 | 1992-1993: Левый стоп-сигнал / поворотник для прицепа |
| 10 | 1994-1997: Левый стоп-сигнал / поворотник для прицепа | |
| 8 | 30 | Bronco (1993-1995): Реле 4WABS №2 (Bronco) |
| 30 | Дизель (1994-1995): EDV Power | |
| 9 | 20 | Дизель: электронное управление трансмиссией (1992 г.), модуль управления трансмиссией (1993-1997 гг.) |
| 20 | Бензин (1992-1995): реле мощности EEC / PCM, электронный блок управления двигателем / трансмиссией, реле топливного насоса | |
| 30 | Бензин (1996-1997): Реле питания модуля управления Powertarin (PCM), модуль управления Powertarin | |
| 10 | 20 | Реле стартера, предохранитель (пассажирский отсек): «10» (1992), «15», «18» (1993–1997) |
| 11 | 20 | Дизель: контроллер топливной пробки, соленоид отключения подачи топлива, реле температуры двигателя, соленоид опережения холостого хода, соленоид холостого хода |
| 20 | Бензин (1996-1997): Реле питания модуля управления Powertarin (PCM) | |
| 12 | — | Диод (1992): TEGA Power (1992-1993), модуль управления Powertarin (PCM) (1994-1995) |
| — | Диод (1992-1995): мощность электронного управления двигателем (EEC) | |
| 13 | 50 | Предохранитель (пассажирский отсек): «5» (1994–1997), «9», «13» |
| 14 | 30 | Bronco: разморозка заднего стекла |
| 15 | 50 | Предохранитель (пассажирский отсек): «1», «7», предохранитель (моторный отсек): «5» |
| 16 | 20 | Бензин: реле топливного насоса |
| 17 | 50 | Индикатор зарядки генератора, предохранитель (пассажирский отсек): «2» (1995-1997), «6», «11», «14», «17» (1992-1994 гг.), Предохранитель (моторный отсек): «11» ( 1992-1993), «22» |
| 18 | 30 | Реле зарядки аккумулятора прицепа |
| 19 | 40 | Фары, выключатель главного света, реле противотуманных фар (1996-1997) |
| 20 | 50 | Предохранитель (пассажирский отсек): «4», «8», «12», «16» |
| 21 год | 30 | Электронный блок управления тормозами прицепа |
| 22 | 20 | Дизель: подогреватель топливопровода (подогреватель топлива), генератор Leece / Neville (генератор скорой помощи), электронное управление трансмиссией, реле мощности модуля управления трансмиссией (PCM) (1993-1997), реле свечей накаливания |
| 20 | Бензин: Модуль зажигания TFI (1992-), катушка зажигания, распределитель, силовое реле EEC / PCM | |
| R1 | Дизель (1992-): Зарядка аккумулятора прицепа | |
| 4,9 л (грузовик шесть): WAC | ||
| 1994-1995: противотуманные фары | ||
| Bronco (1994-1995): Двигатель насоса ABS | ||
| R2 | Габаритные огни прицепа или двойные ходовые огни задних колес | |
| R3 | Рог | |
| R4 | Дизель (1992-1995): Задние фонари прицепа | |
| Дизель (1994-1997): IDM Power (дизельный двигатель с прямым впрыском) | ||
| Бензин: Топливный насос | ||
| R5 | Дизель: TEGA / PCM Power или электронная система управления трансмиссией | |
| Бензин: Электронный блок управления двигателем / силовым агрегатом (EEC / PCM) Мощность | ||

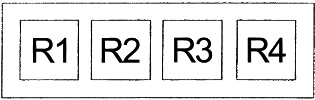

Блок реле прицепа
| № | Реле |
|---|---|
| R1 | Зарядка аккумулятора прицепа |
| R2 | Лампы заднего хода прицепа |
| R3 | Бронко: 4WABS №1 |
| R4 | Bronco: диод 4WABS |
Дополнительные предохранители
| Цепь защищена | Размер | Место расположения |
|---|---|---|
| Фары и индикатор дальнего света | 22 Amp Circ. Brkr. | Встроен в переключатель фар |
| Генератор, 95 А | 12 Ga. Предохранитель | Реле пускового двигателя (бензиновый двигатель) |
| Генератор, 130 А | (2) Предохранители 12 Ga. | Реле пускового двигателя (дизельный двигатель) |
| Свечи накаливания дизеля | (2) Предохранители 14 Ga. | Реле запуска двигателя |
