Предохранители и реле Ford Mondeo Mk3 (2000-2007)
Схемы относятся к указанным годам и вариантам Ford Mondeo Mk3 (2000-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

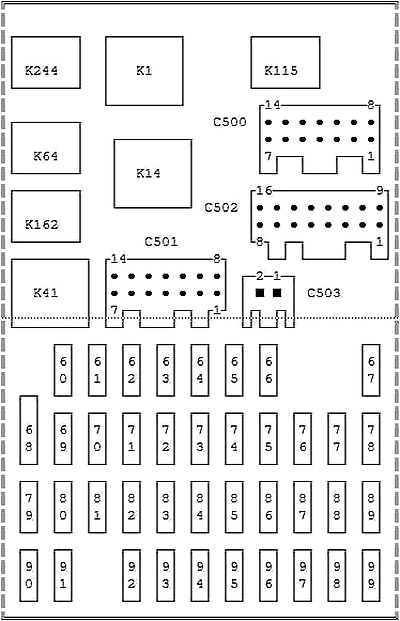

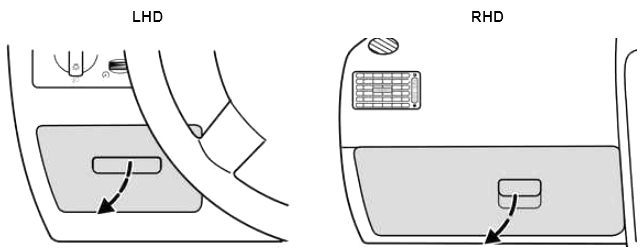

Блок предохранителей на приборной панели
| № | А | Защищенные компоненты |
|---|---|---|
| 60 | 25 | Стеклоподъемники (слева) |
| 61 | 25 | Стеклоподъемники (справа) |
| 62 | 15 | Выключатель |
| 63 | 7,5 | Стояночный свет справа |
| 64 | 7,5 | Стояночный свет слева |
| 65 | 7,5 | Отопление / Кондиционер |
| 66 | 30 | Регулировка сиденья |
| 67 | 7,5 | Зажигание, PATS |
| 68 | 15 | Зажигалка |
| 69 | 7,5 | Инициализация (Терминал 75) |
| 70 | 15 | Вспомогательная розетка питания |
| 71 | 10 | Мультимедийные системы |
| 72 | 20 | Диагностический разъем, магнитола |
| 73 | 20 | Сдвижная крыша |
| 74 | 20 | Сцепное устройство прицепа |
| 75 | 7,5 | Регулировка зеркал, часы |
| 76 | 7,5 | Отопление / Кондиционер |
| 77 | 7,5 | АБС |
| 78 | 7,5 | Приборный щиток |
| 79 | — | Не используется |
| 80 | 7,5 | Обратный свет |
| 81 год | 7,5 | Телематика, кондиционер (датчики подушки безопасности пассажира и автоматического климат-контроля) |
| 82 | 7,5 | Терминал 15 |
| 83 | 15 | Сиденья с подогревом |
| 84 | 20 | Выключатель света, указатель поворота |
| 85 | 7,5 | Дальний свет слева |
| 86 | 7,5 | Дальний свет правый |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7,5 | Воздушная подушка |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7,5 | Электрические стеклоподъемники, SSD |
| 92 | 20 | Сцепное устройство прицепа |
| 93 | 10 | Стоп-сигналы |
| 94 | 20 | Дворники |
| 95 | 7,5 | Система очистки фар |
| 96 | — | Не используется |
| 97 | 7,5 | Подсветка номерного знака |
| 98 | 7,5 | Обогрев зеркал |
| 99 | 7,5 | Внутреннее освещение |
| 10 | Внутреннее освещение | |
| K1 | Обогрев заднего стекла | |
| K14 | Электродвигатель вентилятора отопителя | |
| K41 | Зажигание | |
| K64 | Дворники (привет) | |
| K115 | Реле экономии заряда аккумулятора | |
| K162 | Дворники | |
| K244 | Луч | |

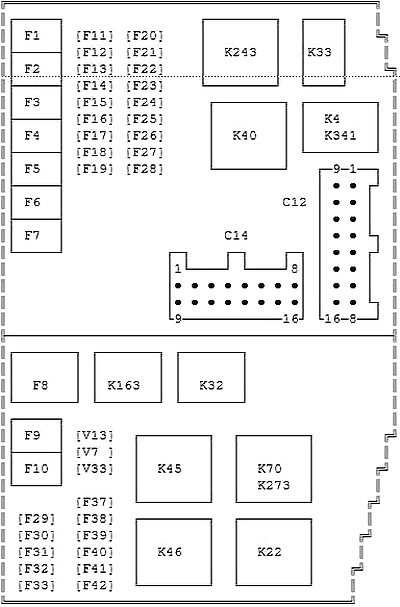

Блок предохранителей в моторном отсеке
Чтобы проверить или заменить предохранитель, сначала снимите крышку аккумуляторного отсека. Затем снимите крышку блока предохранителей, освободив фиксатор и подняв вверх.
| № | А | Защищенные компоненты |
|---|---|---|
| 1 | 30 | АБС |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизель: Дополнительный отопитель |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Реле зажигания |
| 6 | 40 | Электродвигатель вентилятора отопителя |
| 7 | 50 | Блок предохранителей в салоне |
| 8 | 60 | Вентилятор охлаждения двигателя, предварительный подогрев |
| 9 | 20 | Модуль управления двигателем |
| 10 | 40 | Вентилятор охлаждения двигателя |
| 11 | 30 | Переднее стекло с подогревом |
| 12 | — | Не используется |
| 13 | 30 | Переднее стекло с подогревом |
| 14 | — | Не используется |
| 15 | 3 | Переднее стекло с подогревом |
| 16 | 7,5 | Ближний свет слева |
| 20 | Ксенон: ближний свет слева | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7,5 | Ближний свет правый |
| 20 | Ксенон: ближний свет справа | |
| 19 | — | Не используется |
| 20 | 20 | АБС |
| 21 год | 15 | Парковые огни |
| 22 | 20 | Система очистки фар |
| 23 | 7,5 | ST: Резервный эхолот |
| 20 | Дизель: Дополнительный отопитель | |
| 24 | 20 | Центральный замок (GEM) |
| 25 | 15 | Опасность, указатель поворота (GEM) |
| 26 | 20 | Рог |
| 27 | 15 | Топливный насос, |
| 28 | 20 | Выключатель зажигания |
| 29 | 30 | Стартер |
| 30 | 7,5 | Генератор |
| 31 год | 7,5 | Кондиционер |
| 32 | 3 | Память PCM / TCM |
| 33 | 7,5 | Модуль управления двигателем |
| 37 | 15 | Датчик HEGO |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 7,5 | Клапаны управления двигателем, датчик скорости автомобиля |
| 41 год | 7,5 | Модуль управления двигателем |
| 42 | 10 | Бензин: Модуль управления двигателем |
| 15 | Дизель: Модуль управления двигателем | |
| K4 | Топливный насос | |
| K22 | Стартер | |
| K32 | Кондиционер | |
| K33 | Рог | |
| K40 | Переднее стекло с подогревом | |
| K45 | Вентилятор охлаждения двигателя | |
| K46 | Вентилятор охлаждения двигателя (высокая скорость) | |
| K70 | Предварительный нагрев (дизельное топливо) | |
| K163 | Модуль управления двигателем (PCM) | |
| K243 | Ближний свет | |
| K273 | Обратный свет | |
| K341 | Насос (TDDI 115 PS) | |
| R1 | Компрессорный диод | |
| R2 | Модуль управления двигателем | |
| R3 | Вентилятор охлаждения двигателя | |
