Предохранители и реле Ford Mustang (1987-1993)
Схемы относятся к указанным годам и вариантам Ford Mustang (1987-1993). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

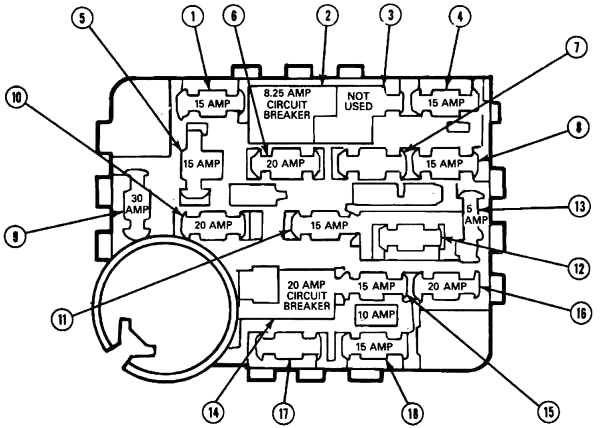

Схема блока предохранителей на приборной панели
Предохранители расположены под панелью приборов.
| № | А | Описание |
|---|---|---|
| 1 | 15 | Стоп-сигналы, аварийные лампы, регулировка скорости |
| 2 | 7,5 | Автоматический выключатель: стеклоочиститель, насос омывателя ветрового стекла, стеклоочиститель с интервалом времени, индикатор уровня омывающей жидкости |
| 3 | — | Не используется |
| 4 | 15 | Задние фонари, Стояночные огни, Боковые габаритные огни, Лампы подсветки комбинации приборов, Лицензионные фонари |
| 5 | 15 | Лампы указателя поворота, Задние фонари, Модуль жидкостей, Реле обогрева заднего стекла |
| 6 | 20 | Муфта кондиционера, обогрев заднего стекла, открывание крышки багажного отсека, модуль контроля скорости, часы / радиоприемник, позиционер дроссельной заслонки кондиционера, реле дневного / ночного освещения |
| 7 | — | Не используется |
| 8 | 15 | Лампы вежливости, Зуммер предупреждения о ключах, Открытие дверцы топливного бака, Радио, Зеркало с электроприводом |
| 9 | 30 | Двигатель вентилятора обогревателя |
| 10 | 20 | Реле предупреждения о прохождении пробега, низкое масло |
| 11 | 15 | Радио, магнитофон, премиальный звук, графический эквалайзер |
| 12 | 15 | Система подушек безопасности |
| 13 | 5 | Лампы освещения комбинации приборов, Радио, Климат-контроль, Лампы Зольника, Напольная лампа «PRNDL» |
| 14 | 20 | Автоматический выключатель: предохранитель Power Windows 15 А |
| 15 | 15 | Противотуманные фары |
| 16 | 20 | Рог, Зажигалка |
| 17 | — | Не используется |
| 18 | 15 | Предупреждающие сигнальные лампы, электромагнитный позиционер дроссельной заслонки, модуль низкого уровня топлива, зуммер с двойным таймером, тахометр, реле холостого хода двигателя, жидкостной модуль / дисплей |
