Реле и предохранители Ford Mustang (2015-2018)
Схемы относятся к указанным годам и вариантам Ford Mustang (2015-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

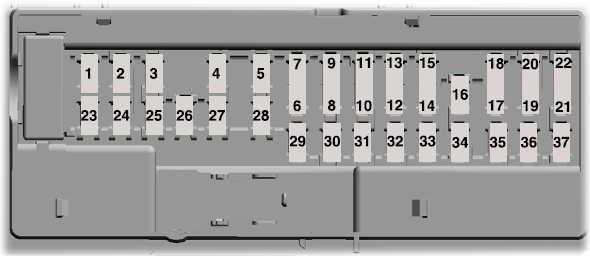

Схема блока предохранителей в салоне
Панель предохранителей находится с правой стороны в пространстве для ног пассажира, за обшивкой и пластиковой кодовой картой.
Чтобы снять панель обивки, поднимите ее за задние фиксирующие крючки, одновременно потянув на себя и повернув в сторону. Чтобы переустановить его, совместите выступы с пазами на панели, опустите панель на место и затем нажмите на нее.
| № | А | Защищенные компоненты |
|---|---|---|
| 1 | 10 | Лампы спроса |
| 2 | 7,5 | Модуль памяти зеркала с электроприводом |
| 3 | 20 | Разблокировка консоли водителя |
| 4 | 5 | Не используется |
| 5 | 20 | Усилитель сабвуфера |
| 6 | 10 | Не используется (запасной) |
| 7 | 10 | Не используется (запасной) |
| 8 | 10 | Не используется (запасной) |
| 9 | 10 | Не используется |
| 10 | 5 | Не используется |
| 11 | 5 | Не используется |
| 12 | 7,5 | Модуль климат-контроля |
| 13 | 7,5 | Модуль шлюза. Модуль управления рулевой колонкой. Приборный щиток |
| 14 | 10 | Не используется (запасной) |
| 15 | 10 | Модуль шлюза |
| 16 | 15 | Выпуск Decklid |
| 17 | 5 | Не используется (запасной) |
| 18 | 5 | Модуль датчика проникновения |
| 19 | 7,5 | Индикатор отключения подушки безопасности пассажира |
| 20 | 7,5 | Не используется (запасной) |
| 21 год | 5 | Датчик температуры и влажности в автомобиле |
| 22 | 5 | Модуль системы классификации пассажиров |
| 23 | 10 | Переключатели. Электрические стеклоподъемники. Зеркало заднего вида |
| 24 | 20 | Разблокировка центрального замка |
| 25 | 30 | 2016-2017: Магнерид |
| 26 | 30 | Электродвигатель правого переднего стекла |
| 27 | 30 | Усилитель мощности |
| 28 | 20 | Вспомогательный кузовной модуль |
| 29 | 30 | Электроэнергия заднего левого стекла |
| 30 | 30 | Электрорегулировка заднего правого стекла |
| 31 год | 15 | Не используется (запасной) |
| 32 | 10 | Удаленный вход без ключа. Многофункциональный дисплей. СИНХРОНИЗАЦИЯ. Модуль системы глобального позиционирования. Манометры |
| 33 | 20 | Аудио головное устройство |
| 34 | 30 | Автобус с разбегом |
| 35 год | 5 | Модуль управления удерживающими устройствами |
| 36 | 15 | Вспомогательный кузовной модуль |
| 37 | 15 | Шина разбега распределительного щита |

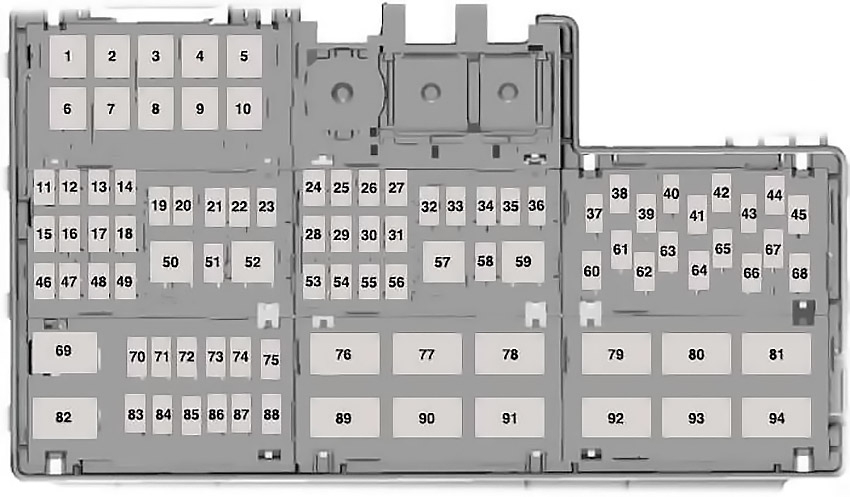

Схема блока предохранителей в моторном отсеке
Блок распределения питания расположен в моторном отсеке. В нем есть сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.
| № | А | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 50 | Насос автоматической тормозной системы |
| 6 | 50 | Модуль управления кузовом |
| 7 | 60 | Модуль управления кузовом |
| 8 | 50 | Модуль управления кузовом |
| 9 | 40 | Обогрев заднего стекла |
| 10 | 40 | Двигатель вентилятора |
| 11 | 30 | Левое переднее окно |
| 12 | 30 | Сиденье водителя |
| 13 | 30 | Пассажирское сидение |
| 14 | 30 | Модуль сиденья с климат-контролем |
| 15 | 20 | Мотор складного верха |
| 16 | — | Не используется |
| 17 | 20 | Мотор складного верха |
| 18 | — | Не используется |
| 19 | 20 | Реле блокировки рулевой колонки |
| 20 | 10 | Выключатель тормоза |
| 21 год | 20 | Рог |
| 22 | 10 | Реле модуля управления силовым агрегатом |
| 23 | 10 | Муфта кондиционера |
| 24 | 30 | Модуль качества напряжения |
| 25 | — | Не используется |
| 26 | 25 | Электродвигатель очистителя лобового стекла |
| 27 | — | Не используется |
| 28 | 30 | Клапан автоматической тормозной системы |
| 29 | 30 | Электронный вентилятор 1 |
| 30 | 30 | Соленоид стартера |
| 31 год | 40 | Электронный вентилятор 3 |
| 32 | 10 | Катушка реле защелки |
| 33 | 20 | Левосторонние газоразрядные фары высокой интенсивности |
| 34 | 15 | 2016-2017: Выпускные клапаны |
| 35 год | 20 | Правые газоразрядные фары высокой интенсивности |
| 36 | 10 | Alt смысл |
| 37 | — | Не используется |
| 38 | 20 | Мощность автомобиля 1 |
| 39 | — | Не используется |
| 40 | 20 | Мощность автомобиля 2 |
| 41 год | 15 | Топливные форсунки |
| 42 | 15 | Мощность автомобиля 3 |
| 43 | — | Не используется |
| 44 | 15 | Мощность автомобиля 4 |
| 45 | — | Не используется |
| 46 | 20 | 2016-2017: Дифференциальный насос |
| 47 | — | Не используется |
| 48 | 30 | 2016-2017: Топливный насос №2 |
| 49 | 30 | Топливный насос |
| 51 | — | Не используется |
| 53 | 20 | Зажигалка |
| 54 | 20 | Вспомогательная розетка |
| 55 | 25 | Электронный вентилятор 2 |
| 56 | — | Не используется |
| 58 | — | Не используется |
| 60 | 5 | Модуль управления трансмиссией |
| 61 | — | Не используется |
| 62 | 5 | Выключатель запуска и запуска антиблокировочной системы тормозов |
| 63 | — | Не используется |
| 64 | 5 | Электронный усилитель рулевого управления |
| 65 | — | Не используется |
| 66 | 5 | Информационная система слепых зон. Камера заднего вида. Катушки реле компрессора кондиционера |
| 67 | — | Не используется |
| 68 | 10 | Переключатель регулировки положения фар |
| 70 | 10 | Наружные зеркала с подогревом |
| 71 | — | Не используется |
| 72 | 5 | Модуль датчика дождя |
| 73 | — | Не используется |
| 74 | 5 | Датчик массы воздушного потока |
| 75 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Не используется |
| 86 | — | Не используется |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 50 | Реле блокировки рулевой колонки | |
| 52 | Реле звукового сигнала | |
| 57 | Реле муфты кондиционера | |
| 59 | 2016-2017: Реле выпускных клапанов | |
| 69 | Реле вспомогательной точки питания | |
| 76 | Обогрев заднего стекла | |
| 77 | Электронный вентилятор охлаждения 2 | |
| 78 | Реле левой фары большой мощности (экспорт) | |
| 79 | Реле правой правой фары (экспорт) | |
| 80 | Реле стеклоочистителя | |
| 81 год | Соленоид стартера | |
| 82 | Реле модуля управления силовым агрегатом | |
| 89 | Электронное реле вентилятора 1 | |
| 90 | 2016-2017: Реле дифференциального насоса | |
| 91 | Электронное реле вентилятора 3 | |
| 92 | Реле электродвигателя вентилятора | |
| 93 | 2016-2017: Реле топливного насоса №2. | |
| 94 | Реле топливного насоса | |
