Предохранители и реле Ford Ranger (1983-1992)
Схемы относятся к указанным годам и вариантам Ford Ranger (1983-1992). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

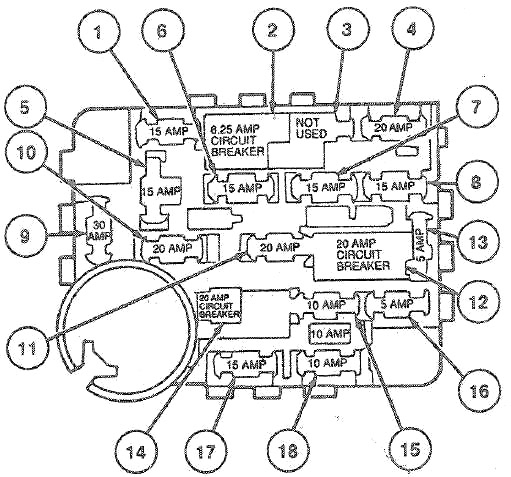

Схема блока предохранителей в салоне
| № | А | Защищенные схемы |
|---|---|---|
| 1 | 15 | Купол / Подсветка, Радио |
| 2 | 6 | Автоматический выключатель: передняя омыватель / стеклоочиститель |
| 3 | — | Не используется |
| 4 | 15 | Четырехсторонняя вспышка, стоп-сигналы, запрет контроля скорости |
| 5 | 15 | Указатели поворота, фонари заднего хода, указатель поворота, контроль оттаивания задней части кузова, датчик уровня тормозной жидкости |
| 6 | 15 | Стеклоочиститель и омыватель заднего стекла |
| 7 | 10 | Переключатели кондиционера, катушка сцепления |
| 8 | 20 | Рога |
| 9 | 30 | Двигатель вентилятора |
| 10 | 15 | Стояночные огни, габаритные огни, лампа в моторном отсеке, сигнальные лампы |
| 11 | 15 | Усилитель регулировки скорости и радио, полный привод |
| 12 | 20 | Автоматический выключатель: зажигалки для сигар, постоянная вспышка, многофункциональный переключатель |
| 13 | 10 | Подсветка приборной панели, Парковка / Дневной свет Горячий |
| 14 | 20 | Электрические стеклоподъемники, поясничный |
| 30 | 1991-1992: электрические стеклоподъемники, поясничный отдел | |
| 15 | 20 | Модуль RABS |
| 16 | 15 | Радиоусилитель премиум-класса |
| 17 | 20 | Контрольная лампа кластера, полный привод |
| 15 | Электрическое управление переключением передач, сигнальные лампы, реле низкого уровня масла, комбинация приборов | |
| 18 | 10 | Нагреватель HEGO |
| 15 | Индикатор переключения передач, предупреждение о низком уровне топлива, предупреждение о ремне безопасности, цепь карбюратора: предупреждающий индикатор |

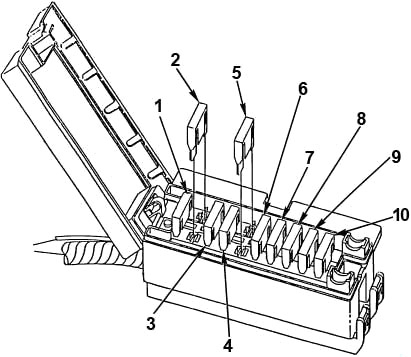

Схема блока предохранителей в моторном отсеке
| № | А | Защищенные схемы |
|---|---|---|
| 1 | 60 | Зажигание |
| 2 | 40 | Электрический сдвиг |
| 3 | 30 | Реле EEC |
| 4 | 50 | Генератор |
| 5 | 40 | Омыватель / стеклоочиститель / обогреватель заднего стекла |
| 6 | 30 | Дверные замки с электроприводом |
| 7 | 40 | Панель предохранителей |
| 8 | 60 | Генератор |
| 9 | 40 | Фары |
| 10 | 30 | Топливное реле |
