Предохранители и реле Ford Royale (1992-1996)
Схемы относятся к указанным годам и вариантам Ford Royale (1992-1996). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

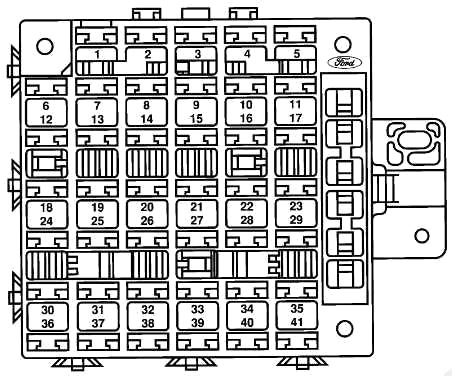

Схема блока предохранителей в салоне
| № | А | Защита цепи |
|---|---|---|
| 1 | 10 | Зеркало с электроприводом / Контрольная лампа противоугонной системы / Диагностический разъем |
| 2 | 10 | LH Хвост, стоп, парковочные фонари |
| 3 | 5 | Комбинация приборов / Радио с дистанционным управлением / Прикуриватель / Графика фары / Переключатель подсветки с подогревом / Органы управления обогревателем / Замки с электроприводом / Электрические стеклоподъемники / Переключатель заднего дворника / Задний обогреватель / Переключатель противотуманных фар |
| 4 | 10 | Боковые габаритные фонари |
| 5 | 20 | Омыватель фар |
| 6 | 15 | Откидное окно в левую / правую четверть |
| 7 | 15 | Тормозной фонарь с высоким креплением / Правый стоп-сигнал / Левый стоп-сигнал / EEC / Блокировка переключения тормоза / Контроль скорости |
| 8 | 10 | Правый задний фонарь, стоп-сигнал, габаритные фонари |
| 9 | — | Не используется |
| 10 | 10 | Индикатор дальнего света (только электронная комбинация приборов) |
| 11 | 15 | Парковые фонари |
| 12 | 10 | GEM / Противоугонный модуль / Модуль бесключевого доступа / Модуль отключения лампы / Радиоприемник / Дистанционное радио / Лампа модуля отключения лампы |
| 13 | 15 | Радио / CD-чейнджер |
| 14 | 5 | Комбинация приборов / Электрохромное зеркало |
| 15 | 15 | GEM |
| 16 | 15 | Реле звукового сигнала / звукового сигнала (катушка) |
| 17 | 15 | Передние противотуманные фары |
| 18 | 25 | Реле стеклоочистителя / стеклоочистителя / насос омывателя |
| 19 | 10 | GEM / Электронный кластер |
| 20 | 25 | Катушка зажигания / конденсатор зажигания / IRCM |
| 21 год | 10 | Муфта кондиционера / Блокировка переключения тормозов / Реле обогреваемой подсветки (катушка) / Электродвигатель смесительной двери, электронный блок / Модуль диагностики подушек безопасности |
| 22 | 20 | Задний прикуриватель / вилка питания |
| 23 | 15 | Дворники и флеш-память для прохождения |
| 24 | 20 | Электродвигатель заднего стеклоочистителя / насос заднего стеклоочистителя |
| 25 | 10 | Лампы поворота / Указатель поворота R (комбинация) |
| 26 | 10 | LH Aero налобный фонарь |
| 27 | 15 | Дневные ходовые огни |
| 28 | 15 | Передний прикуриватель |
| 29 | 15 | Реле энергосбережения (катушка) / Реле лампы освещения салона (катушка) / Дополнительное реле с задержкой (катушка) / Лампы козырька / Лампа под капотом / Лампа в перчаточном ящике / Лампа для чтения 2-го ряда / Лампа направляющей / Лампа средней стойки / Лампа багажного отделения / Лампа купола / Предоставлено лампы / лампы для луж / лампы для замочной скважины / модуль бесключевого доступа |
| 30 | 25 | Контроль скорости / реле давления в тормозной системе |
| 31 год | 10 | Компрессор выравнивания нагрузки / Соленоид левой и правой пружин |
| 32 | 10 | Правая фара Aero |
| 33 | 15 | Модуль ABS / реле ABS |
| 34 | 30 | Левый стеклоподъемник / Реле опускания одним касанием (катушка) |
| 35 год | 15 | Противоугонный модуль |
| 36 | 30 | Переключатель режима переменного тока |
| 37 | 20 | Электродвигатели дверных замков |
| 38 | 15 | Зеркала с подогревом |
| 39 | 30 | Электродвигатель вентилятора заднего отопителя |
| 40 | 30 | Правый стеклоподъемник |
| 41 год | — | Не используется |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |

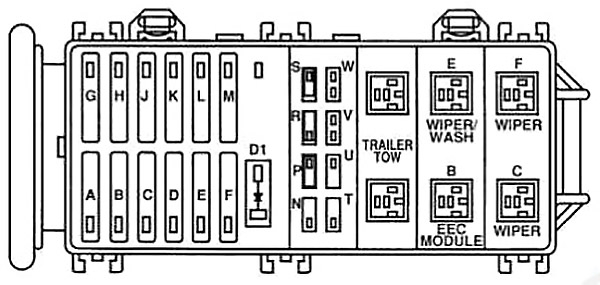

Схема блока предохранителей в моторном отсеке
| № | А | Защита цепи |
|---|---|---|
| А | 50 | Буксировка прицепа |
| В | 60 | Вентиляторы охлаждения двигателя |
| С | 60 | Электромагнит стартера / предохранитель 30 / предохранитель 36 / предохранитель 2 |
| D | 60 | Предохранитель 6 / предохранитель 12 / предохранитель 8 / предохранитель 18 / предохранитель 14 / предохранитель 24 / предохранитель 20 / предохранитель 21 / предохранитель 27 / предохранитель 33 |
| E | 60 | Электродвигатель вентилятора заднего отопителя / предохранитель 39 / пневмоподвеска |
| F | 60 | Сиденья с электроприводом |
| грамм | — | Не используется |
| ЧАС | 40 | Вентиляторы охлаждения двигателя |
| J | 60 | Предохранитель 13 / предохранитель 25 / предохранитель 1 / предохранитель 34 / предохранитель 37 / предохранитель 40 / предохранитель 7 / предохранитель 19 / предохранитель 4 |
| К | 60 | Фары / предохранитель 10 / предохранитель 11 / предохранитель 3 / предохранитель 9 / предохранитель 23 / предохранитель 29 / предохранитель 35 / предохранитель 41 |
| L | 60 | Модуль управления ABS / электродвигателя насоса |
| M | 60 | Подогреваемая подсветка / предохранитель 16 / предохранитель 28 / предохранитель 22 / предохранитель 38 |
| N | 20 | PCM / Топливный насос |
| п | — | Не используется |
| р | 15 | PCM память |
| S | 30 | Axode / датчик идентификации цилиндра / модуль EDIS / питание PCM / управление EGR / HEGO’s / lAC / форсунки / MAFS / VMV |
| Т | 15 | Внутренний регулятор генератора |
| U | 10 | Мощность подушки безопасности |
| V | 10 | Индикатор выключения ускоренной передачи |
| W | 10 | PCM вентилятор монитор |
