Предохранители и реле Ford Thunderbird (1983-1988)
Схемы относятся к указанным годам и вариантам Ford Thunderbird (1983-1988). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

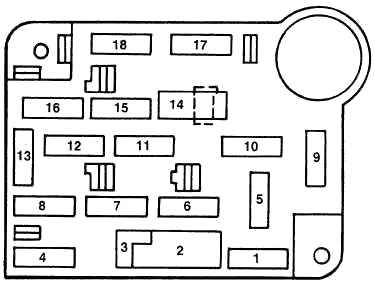

Схема блока предохранителей на приборной панели
Панель предохранителей находится под панелью приборов слева от руля.
| № | А | Описание |
|---|---|---|
| 1 | 15 | Тормозные и аварийные световые сигналы, модуль контроля скорости, реле поворотов |
| 2 | 6 | Автоматический выключатель: стеклоочиститель и насос омывателя, интервальный стеклоочиститель |
| 3 | — | — |
| 4 | 15 | Задние фонари, габаритные огни и стояночные огни, боковые габаритные огни и габаритные огни, кластерные фонари освещения, подсветка радио и часов, подсветка обогревателя кондиционера |
| 5 | 15 | Указатели поворота и фонари заднего хода, освещение без ключа, дневное / ночное зеркало, зуммер Turbo Overboost |
| 6 | 20 | Управление подсветкой с подогревом, открывание крышки багажника, модуль электронного звукового сигнала, отключение света и отображение часов, фонари для поворотов и задние фонари для чтения, счетчик движения, вход с подсветкой, противоугонный модуль, радио и подсветка кластера |
| 7 | 15 | Противотуманные фары (только Turbo) |
| 8 | 15 | Предоставление света и освещение перчаточного ящика, сигнальный зуммер ключа, входной модуль с подсветкой, электрические зеркала с дистанционным управлением, электронное радио и кластерная память, реле защиты от кражи и часы |
| 9 | 30 | Двигатель вентилятора отопителя кондиционера |
| 10 | 20 | Звуковой сигнал, прикуриватель, функция Flash-to-Pass, крышка топливного бака, регулировка скорости |
| 11 | 20 | Радио, силовая антенна, усилитель звука |
| 12 | 20 | Автоматический выключатель: сиденье с электроприводом и дверные замки, бесключевой доступ, дверной замок топливного бака |
| 13 | 5 | Комбинация приборов, Радио, Климат-контроль, Подсветка приборной панели |
| 14 | 20 | Автоматический выключатель: стеклоподъемники, крыша с электроприводом Moon |
| 15 | 10 | Задние фонари, габаритные огни, водительские права и фары для автобусов |
| 16 | 4 | EATC Память, звуковой сигнал, прикуриватель |
| 17 | 15 | Электронный щиток приборов, указатель уровня топлива, муфта кондиционера, модуль контроля скорости, графический модуль предупреждений |
| 18 | 10 | Предупреждающие световые индикаторы, Система автоматического освещения, Электронная |
